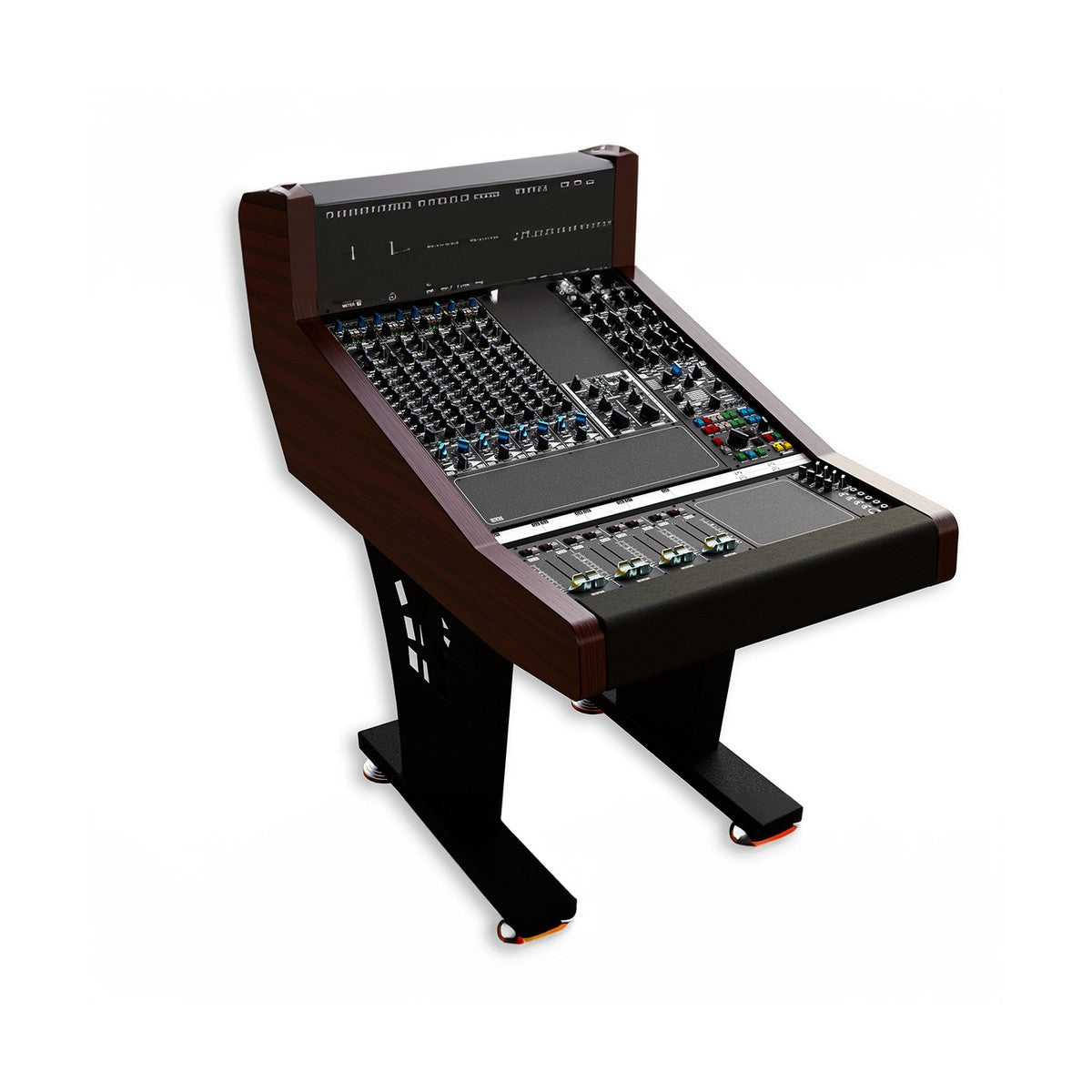

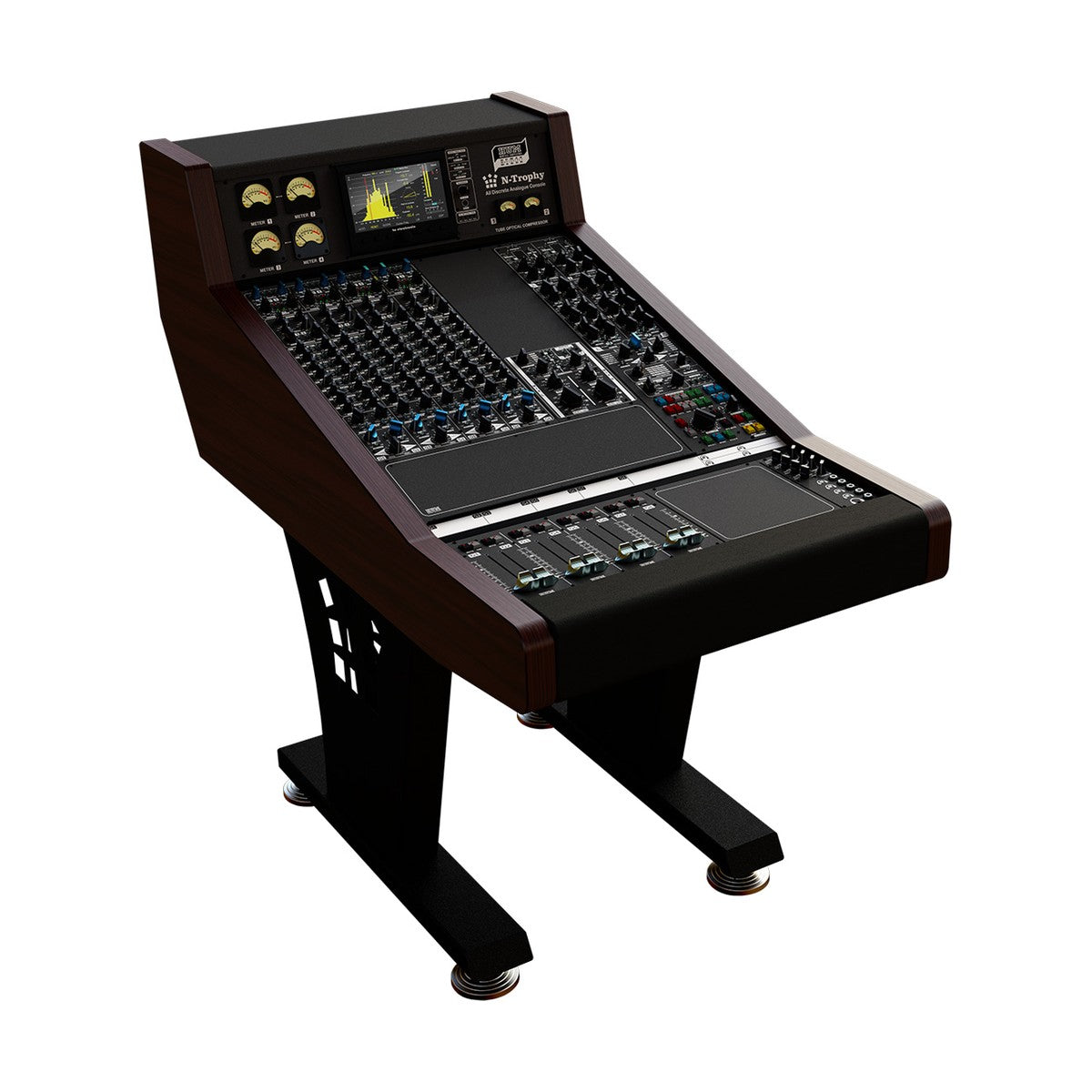

HUM Audio N-TROPHY (Analog Console (Patchbay))

HUM Audio N-TROPHY (Analog Console — Patchbay) to wariant flagowej konsoli N-TROPHY z wbudowaną patchbayą opartą na gniazdach XLR combo — w odróżnieniu od wersji z patchbayą Bantam TT (dostępną jako osobny model z dopłatą). N-TROPHY to w pełni dyskretna, modularna analogowa konsoleta in-line, ręcznie wykonana w Polsce. Zaprojektowana jako centrum każdego nowoczesnego studia hybrydowego lub czysto analogowego — z sekcją kanałową zawierającą lampowy kompresor optyczny, oryginalny 6-pasmowy pasywny EQ, stage THD, insert matrix oraz moduły stereo width — a Center Section wyposażona jest w mastering-grade narzędzia: lampowy kompresor master na lampach NOS Mullard, pasywny EQ master, 256-pozycyjne przekaźnikowe sterowanie głośnością monitorów i 4 pary wyjść monitorowych.

Patchbaya XLR combo — integracja bez kosztów Bantam TT

Wbudowana patchbaya oparta na gniazdach XLR combo stanowi standard w N-TROPHY (bez dopłaty). Gniazda XLR combo są optymalnym wyborem pod kątem jakości styków elektrycznych i kompatybilności z istniejącymi kablami studyjnymi i instrumentami. Typowa patchbaya Bantam TT w konsoletach large-format podnosi całkowity koszt konsoli o 10–15% — N-TROPHY eliminuje ten problem. Patchbaya zmontowana jest w modułach 2U rack, które można odkręcić od ramy konsoli i zainstalować w dowolnym miejscu — na ścianie lub w meblu studyjnym — łącząc z N-TROPHY przez specjalne kable dostarczone przez HUM Audio. EQ kanałowy i kompresor lampowy są dostępne na patchbayi do użytku zewnętrznego (do i z zewnętrznych urządzeń), przełączane niezależnie togglem INT(MIX)/EXT(XLR). Wszystkie kanały, sekcja master oraz 4 wyjścia słuchawkowe wzmacniane tranzystorami klasy A są wyprowadzone na patchbayę.

Architektura kanału i Center Section

Każdy kanał in-line wyposażony jest w preamp mikrofonowy/liniowy (wejście XLR mic, XLR tape, XLR/jack line), insert send/return XLR, direct out XLR i pełen tor procesora: lampowy kompresor optyczny, 6-pasmowy pasywny EQ z HPF/LPF na przełącznikach obrotowych (idealnie odtwarzalne ustawienia, idealnie dopasowane kanały), stage THD oraz insert matrix z możliwością dowolnego ustawiania kolejności procesorów. Center Section oferuje 4 stereofoniczne grupy (stems) ze stereo width, aux, insertami z blendingiem dry/wet, 8 mono aux sends per grupę, 8 powrotów aux z Volume/Pan, pasywny master EQ, tube optical master compressor na lampach NOS Mullard, 3-punktowy insert matrix, M/S matrix z wolno przypisywalnym enkoderem/dekoderem, oraz moving fader automation sterowana przez DAW (do 32 faderów). Modularność pozwala na konfiguracje od 0 do 64 kanałów (do 136 wejść przy mixdownie).

KLUCZOWE CECHY

• W pełni dyskretna modularna konsoleta analog in-line, ręcznie wykonana w Polsce
• Patchbaya XLR combo — standard bez dopłaty; moduły 2U rack z możliwością zdalnego montażu
• EQ kanałowy i kompresor lampowy dostępne na patchbayi do użytku zewnętrznego (toggle INT/EXT)
• Lampowy kompresor optyczny per kanał na lampach NOS Mullard
• Oryginalny 6-pasmowy pasywny EQ + HPF/LPF na przełącznikach obrotowych (pełna odtwarzalność)
• Stage THD per kanał — celowe barwienie harmoniczne
• Insert matrix per kanał z dowolną kolejnością procesorów
• Moduły stereo width per kanał i per grupę (Stereo/M-S)
• 4 stereofoniczne grupy z aux, insertami z dry/wet blend i stereo width
• Lampowy tube optical master compressor (NOS Mullard) w Center Section
• 6-pasmowy pasywny master EQ z insertami w Center Section
• M/S matrix z wolno przypisywalnym enkoderem/dekoderem w torze main mix
• 256-pozycyjne przekaźnikowe sterowanie głośnością — 4 pary monitorów + Main Phones
• Moving fader automation przez DAW (do 32 faderów, kanały i/lub grupy)
• Summing matrix zero-loss oparta na opampach Jensen JE990
• Zasilanie +/-24V (duży headroom), dedykowany transformator toroidalny podwójnie ekranowany
• Modularność 0–64 kanałów (do 136 wejść przy mixdownie)
• Opcja: patchbaya Bantam TT (dostępna z dopłatą jako osobny wariant)

SPECYFIKACJA TECHNICZNA

• Typ: w pełni dyskretna modularna konsoleta analog in-line z patchbayą XLR combo
• Patchbaya: XLR combo (standard); Bantam TT (opcja z dopłatą)
• Wejścia per kanał: Mic In (XLR), Tape In (XLR), Line In (XLR/Jack), Insert Return (XLR)
• Wyjścia per kanał: Insert Send (XLR), Direct Out (XLR)
• Procesory per kanał: Tube Optical Compressor (NOS Mullard), 6-band Passive EQ, THD Stage, Insert Matrix
• Center Section: Tube Optical Master Compressor, 6-band Passive Master EQ, 3-insert Insert Matrix, M/S Matrix, Stereo Width
• Monitorowanie: 256-pozycyjne przekaźnikowe sterowanie, 4 pary monitorów, Main Phones, 4x słuchawki klasy A
• Grupy: 4 stereofoniczne z Stereo Width, Aux, Insert, Dry/Wet Blend
• Aux: 8 Mono Aux Sends per grupę, 8 Aux Returns z Volume/Pan, 8 Aux Masters z HPF/LPF
• Automation: moving fader, do 32 faderów, sterowane z DAW
• Summing: Zero-loss matrix na opampach Jensen JE990
• Zasilanie: +/-24V, transformator toroidalny podwójnie ekranowany
• Wymiary (16ch): szer. 180 cm, głęb. 117 cm, wys. 110 cm (każdy dodatkowy bay +57 cm szer.)
• Konfiguracje: 8, 16, 24, 32, 48, 64 kanałów (do 136 wejść przy mixdownie)
• Produkcja: ręczna, Polska
