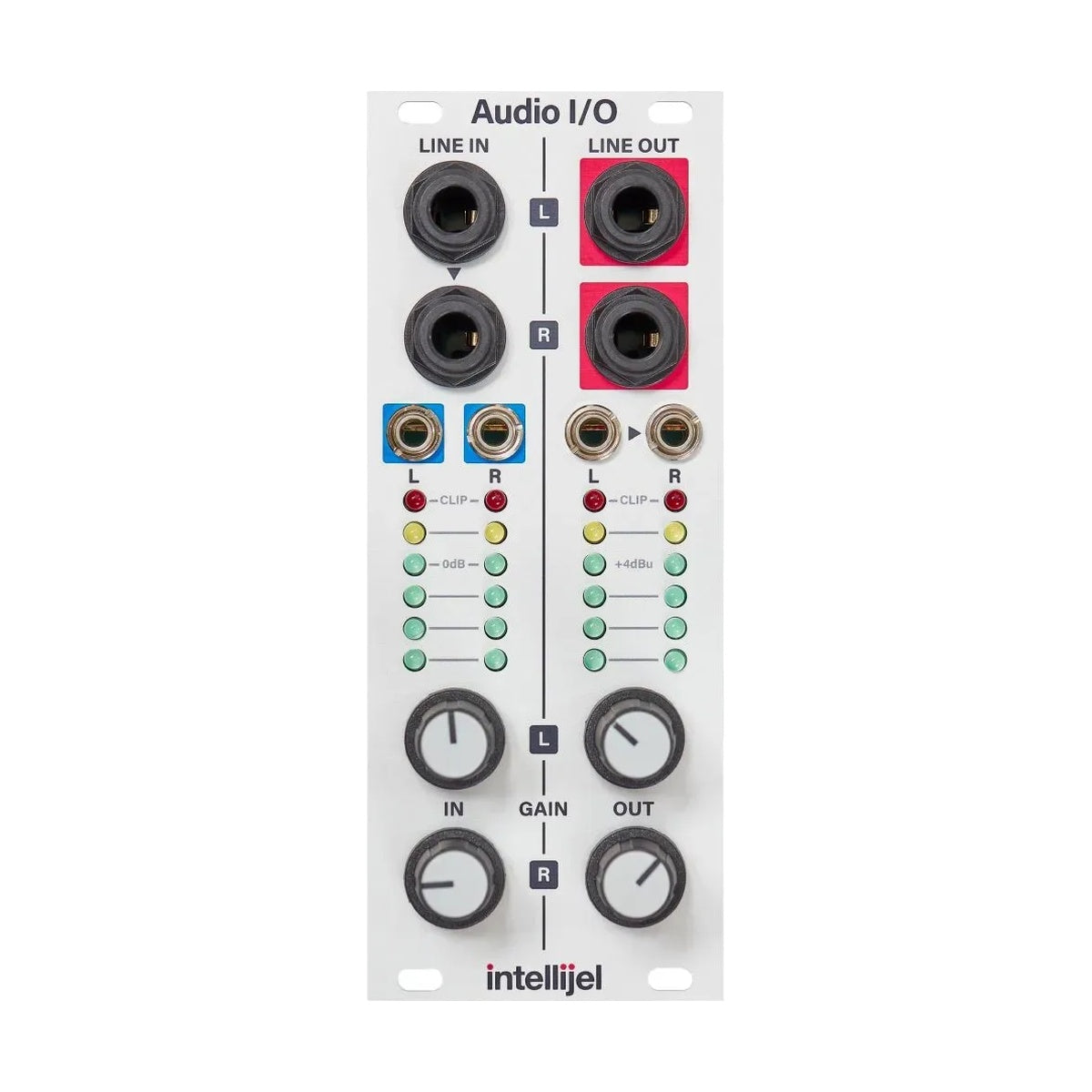

Intellijel Designs Inc. Audio I/O 3U (2023 edition)

Intellijel Audio I/O 3U (edycja 2023) to moduł, który łączy system modularny ze światem symetrycznej linii +4 dBu. Dwa tory w każdą stronę na złączach TRS 6,3 mm, cztery sześciostopniowe mierniki VU i przełączane poziomy wyjścia — wszystko na 10 HP.

Poziom modularny to nie poziom liniowy

Eurorack pracuje na napięciach rzędu 10 Vpp, a wejście interfejsu czy procesora oczekuje +4 dBu. Podpięcie na wprost kończy się przesterowaniem po jednej stronie albo szumem po drugiej. Ten moduł przelicza poziomy w obie strony: na wejściu daje do 20 dB wzmocnienia dla sygnałów konsumenckich, na wyjściu zsuwa poziom modularny do +4 dBu z zapasem do +6 dB.

Widać, gdzie jest sygnał, zanim usłyszysz problem

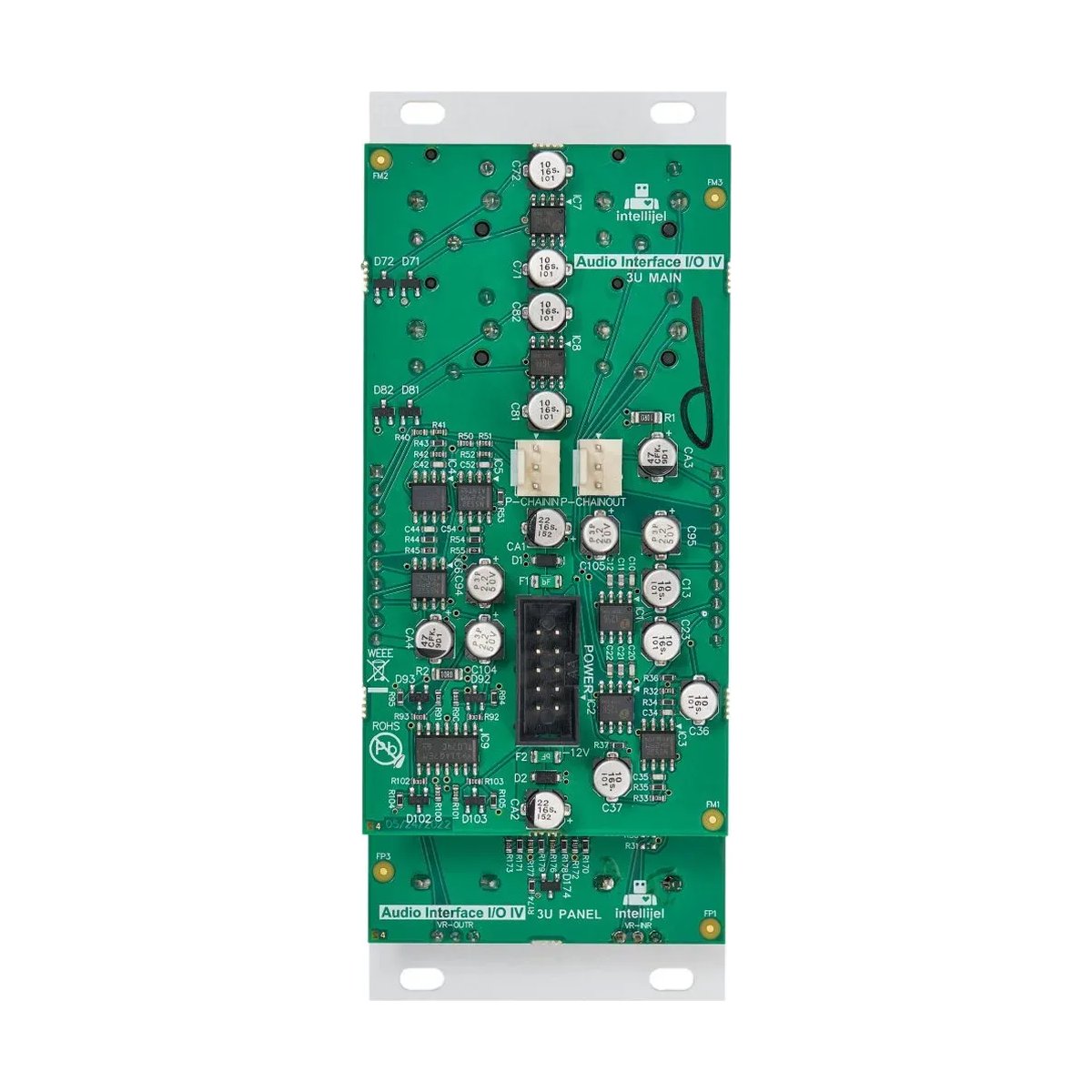

Cztery analogowe mierniki VU pokazują jednocześnie oba wejścia i oba wyjścia, więc przesterowanie widać na panelu, a nie dopiero na ścieżce w DAW. Złącza CHAIN IN i CHAIN OUT z tyłu pozwalają spiąć moduł z Mixup 3U, Outs 3U, Stereo Mix 1U, XY IO 1U i Headphones v2 1U bez zajmowania przednich gniazd.

KLUCZOWE CECHY

• 2 tory wejściowe i 2 wyjściowe, symetryczne TRS 6,3 mm
• Do 20 dB wzmocnienia na wejściu dla sygnałów o niskim poziomie
• Poziom wyjścia: -10 dBV, +4 dBu lub modularny, z przełączanym boostem ±6 dB
• 4 sześciostopniowe analogowe mierniki VU
• Gniazda TRS przeniesione na górę panelu w edycji 2023
• Złącza CHAIN IN i CHAIN OUT do spinania z modułami Intellijel

SPECYFIKACJA TECHNICZNA

• Szerokość: 10 HP
• Głębokość: 39 mm
• Pobór prądu: +12 V — 75 mA, -12 V — 70 mA
• Wejścia: 2 x symetryczne TRS 6,3 mm
• Wyjścia: 2 x symetryczne TRS 6,3 mm
• Złącza rozszerzeń: CHAIN IN i CHAIN OUT, 3-pinowe
