KLOTZ MID-018

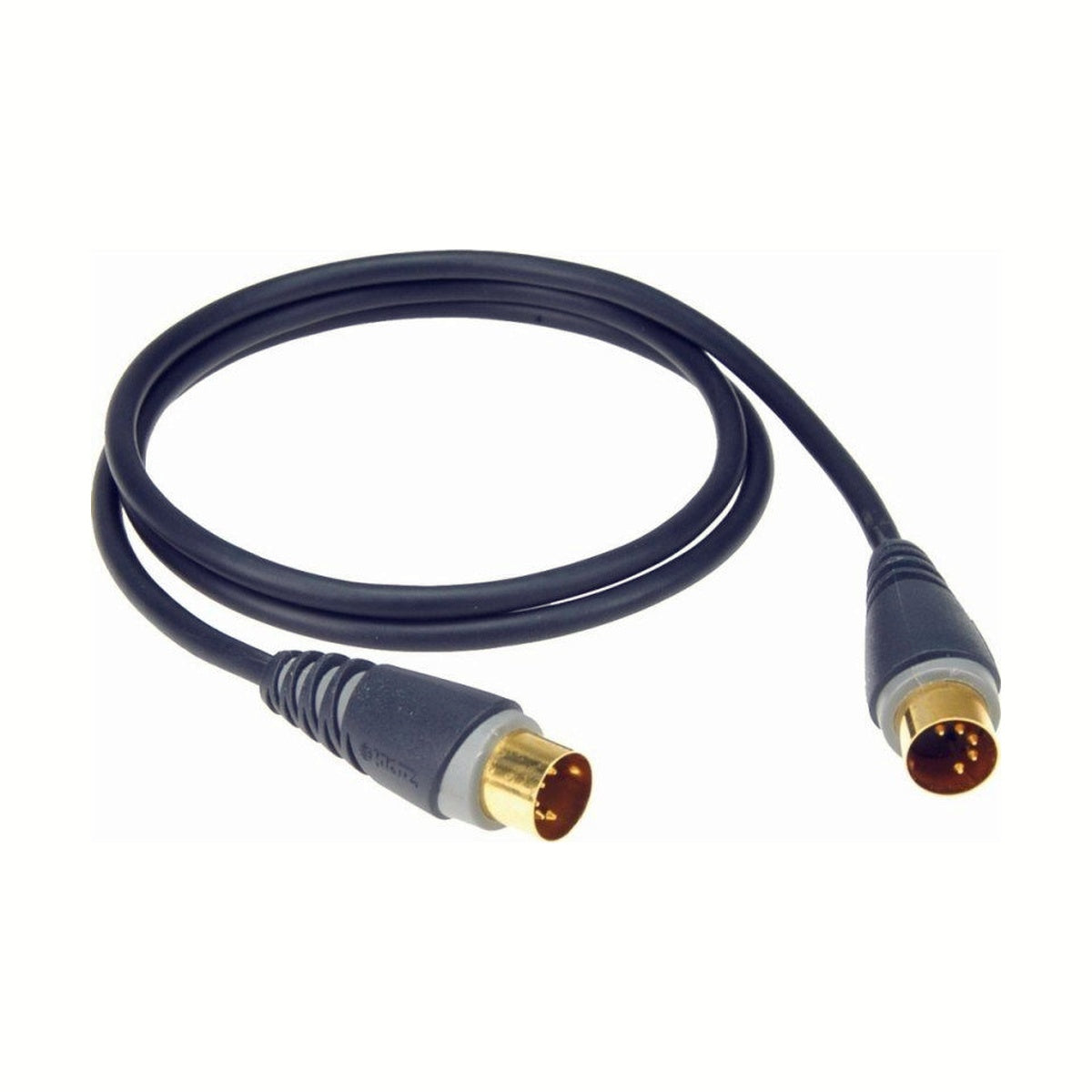

Klotz MID-018 to 1,8-metrowy kabel MIDI zakończony dwoma złączami DIN 5p 180° z odlewanymi plastikowymi obudowami i stykami pokrytymi złotem. Czteroprzewodowy rdzeń z ekranowaniem w elastycznej osnowie PVC przenosi dane MIDI zgodnie ze standardem, przy czym okablowane są wszystkie pięć pinów złącza — piny 1 i 3 połączone razem umożliwiają przesył zasilania DC tam, gdzie sprzęt tego wymaga. Lekka i elastyczna konstrukcja serii MID sprawdza się zarówno przy stałym okablowaniu rack-a studyjnego, jak i przy mobilnych zestawach do prób i występów.

1,8 metra i pełne okablowanie pinów — MIDI między pobliskimi urządzeniami bez kompromisów

Długość 1,8 m pokrywa typowe odległości między urządzeniami ustawionymi w sąsiednich slotach racka, między klawiaturą masterową a modułem brzmieniowym lub interfejsem MIDI stojącym na tym samym blacie, a także między kontrolerem a komputerem przez interfejs MIDI z gniazdami DIN. Okablowanie wszystkich pięciu pinów złącza DIN 5p oznacza, że kabel obsługuje zarówno standardową transmisję danych MIDI na pinach 4 i 5, jak i przesył zasilania DC przez piny 1 i 3 w urządzeniach zgodnych z tym protokołem — bez potrzeby stosowania osobnych kabli zasilających do urządzeń obsługujących MIDI Power. Styki złocone zapewniają stabilny, niski opór kontaktowy przy wielokrotnych cyklach podłączania.

Elastyczna osnowa PVC i odlewane obudowy — solidna mechanika w kompaktowej formie

Odlewane plastikowe obudowy złącz DIN integrują funkcję odciążenia trakcyjnego i zabezpieczenia antyzaginającego w jednej formie, eliminując konieczność stosowania osobnych tulei lub shrinka przy wyjściu kabla ze złącza. Elastyczna osnowa PVC zachowuje swobodę gięcia przy wielokrotnym zwijaniu i rozwijaniu bez tendencji do zapamiętywania kształtu pętli — cecha istotna przy kablu, który regularnie wędruje między studiem, salą prób a sceną. Lekka konstrukcja serii MID oznacza minimalne dodatkowe obciążenie gniazd DIN w urządzeniach z tylnymi panelami złączy przy pionowym montażu w racku.

KLUCZOWE CECHY

• Kabel MIDI z okablowaniem wszystkich 5 pinów DIN — obsługa transmisji danych i zasilania DC
• Piny 1 i 3 połączone — kompatybilność z urządzeniami zasilanymi przez MIDI Power
• Styki złocone — stabilny opór kontaktowy przy wielokrotnych podłączeniach
• Odlewane plastikowe obudowy DIN z zabezpieczeniem antyzaginającym i odciążeniem trakcyjnym
• Elastyczna osnowa PVC — swoboda gięcia, odporność na zapętlanie
• Lekka konstrukcja — minimalne obciążenie gniazd DIN przy montażu rackowym
• Długość 1,8 m — optymalny zasięg przy urządzeniach ustawionych w sąsiedztwie

SPECYFIKACJA TECHNICZNA

• Kod zamówieniowy: MID-018
• Seria: MID
• Typ: kabel MIDI
• Długość: 1,8 m
• Kolor kabla: czarny
• Rdzeń: 4-przewodowy + ekranowanie
• Osnowa zewnętrzna: PVC elastyczna
• Złącze 1: DIN 5p 180°, odlewana obudowa plastikowa
• Złącze 2: DIN 5p 180°, odlewana obudowa plastikowa
• Styki: złocone
• Okablowanie pinów: wszystkie 5 pinów; piny 1+3 połączone (DC power)
• Obudowa złącza: odlewany plastik z zabezpieczeniem antyzaginającym
