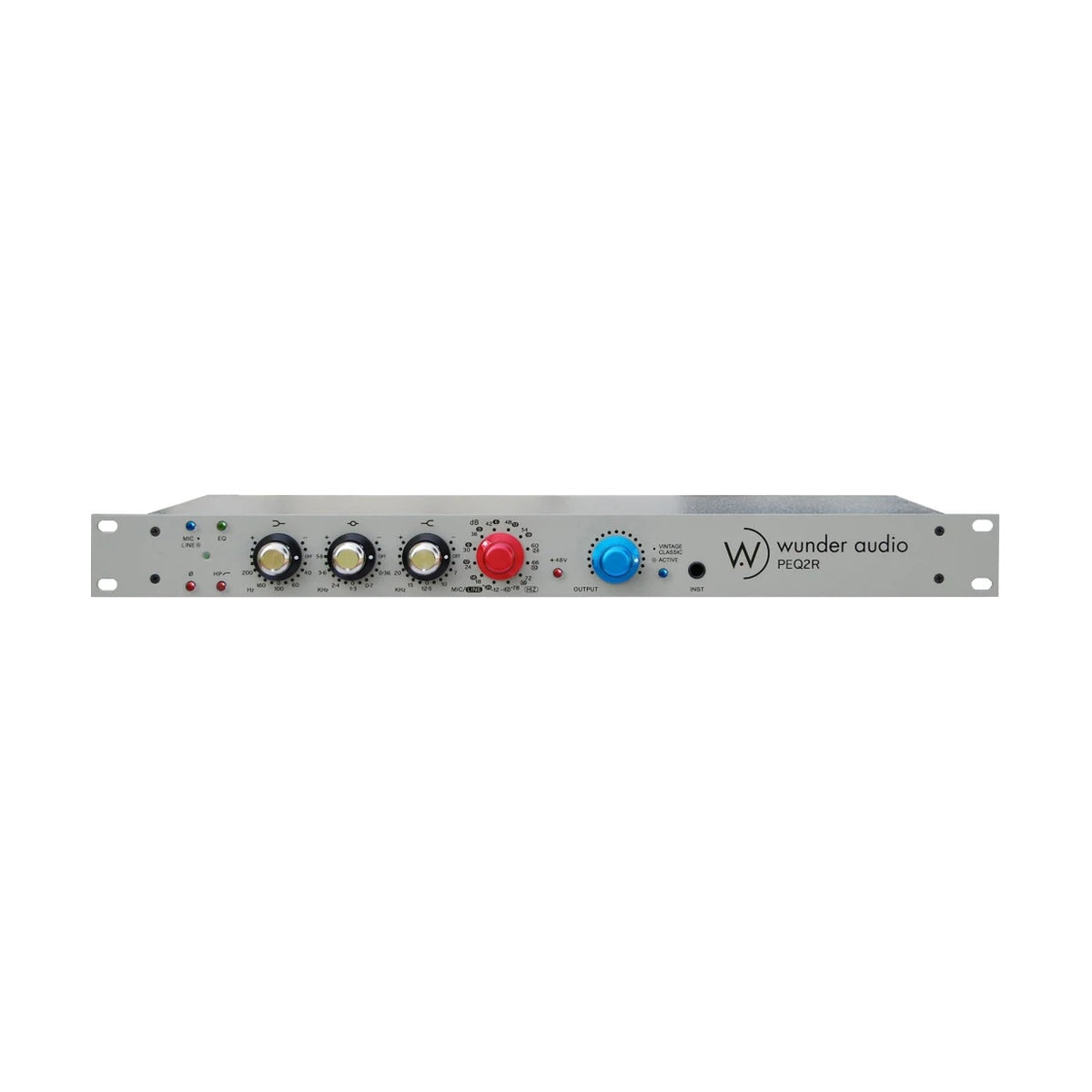

Wunder Audio PEQ2R

Wunder Audio PEQ2R

PEQ2R to 19-calowa wersja rackowa modułu PEQ2 — jednokanałowy przedwzmacniacz mikrofonowy z trójpasmowym EQ w obudowie 1U, zachowujący pełną topologię dyskretną Class-A i transformatory NICO identyczne jak w module konsolowym. To nie jest adaptacja z uproszczeniami wymuszonymi przez format rackowy — Wunder Audio przeprojektował obudowę, PCB i stopień wyjściowy, żeby uzyskać większy zakres wzmocnienia i lepszą ochronę RF niż w poprzedniej wersji PEQ1R, przy tym samym charakterze brzmienia co PEQ2 w Wunderbarze. Zasilanie zewnętrzne przez Blue Box lub Black Box PSU (sprzedawane osobno).

Udoskonalony stopień wyjściowy i transformatory NICO

Kluczową zmianą w stosunku do PEQ1R jest nowy stopień wyjściowy dodany bezpośrednio przed transformatorem wyjściowym — przekłada się to na wyższe maksymalne wzmocnienie i większy zapas headroomu przy pracy na głośnych źródłach. Transformatory NICO (Ni/Fe/Co) w stylu Western Electric 618 to ulepszenie w stosunku do poprzedniej generacji: te same laminacje, które definiują brzmienie całej linii Wunder Audio od PEQ1 po Wunderbar. Przełączniki wzmocnienia i EQ mają ponad trzykrotnie większą powierzchnię złotych styków per pozycja niż w PEQ1R, co bezpośrednio przekłada się na trwałość i niezawodność elektrycznego kontaktu przez całe życie urządzenia. Potencjometr wyjściowy to logarytmiczny taper z tworzywa przewodzącego — działa jak output fader i zapewnia trwałość na poziomie miliona cykli. Gałka wzmocnienia ma dodatkową pozycję w kierunku przeciwnym do ruchu wskazówek zegara, dającą -24 dB zamiast -18 dB jak w starszych jednostkach — przydatne przy pracy z bardzo gorącymi źródłami lub w torach sumowania.

Wejście instrumentalne, filtr HPF i integracja z PSU

PEQ2R wyposażony jest we wход ćwierćcalowy DI z wyborem trybu Active lub Classic Input — ten sam obwód wejścia liniowego co w PEQ2, z 60 dB wzmocnienia na wejściu liniowym, użyteczny przy nagrywaniu basu DI bezpośrednio do Wundera z pominięciem klasycznego DI-boxu. Dyskretny aktywny filtr górnoprzepustowy, przełącznik 48V phantom i wskaźnik LED z zielonym sygnałem i czerwonym clippingiem dopełniają sekcję kontrolną. Obudowa z grubej blachy wykonanej metodą tack-welding zapewnia lepszą ochronę RF niż poprzednia generacja. PCB przeprojektowano z grubszymi śladami miedziowymi i zoptymalizowanym układem komponentów; dodano 14-punktowe filtrowanie RF. Rezystory 1% Metal Film na całej płycie utrzymują niski szum własny i powtarzalność parametrów. PEQ2R zasilany jest przez Blue Box PSU (do 4 jednostek) lub Black Box PSU (do 12 jednostek) — sprzedawane osobno, wymagany kabel DC Main 5'.

KLUCZOWE CECHY

• 19" 1U rackowa wersja modułu PEQ2 — pełna topologia dyskretna Class-A bez uproszczeń formatowych
• Nowy stopień wyjściowy przed transformatorem wyjściowym — wyższe maksymalne wzmocnienie niż w PEQ1R
• Transformatory NICO Western Electric 618-style (Ni/Fe/Co) — upgrade w stosunku do PEQ1R
• Przełączniki wzmocnienia i EQ: ponad 3x większa powierzchnia złotych styków per pozycja niż w PEQ1R
• Potencjometr wyjściowy: logarytmiczny taper z tworzywa przewodzącego (output fader)
• Gałka wzmocnienia: dodatkowa pozycja -24 dB (zamiast -18 dB jak w starszych jednostkach)
• Wejście instrumentalne 1/4": tryb Active lub Classic Input, 60 dB wzmocnienia na wejściu liniowym
• 48V phantom power
• Aktywny dyskretny filtr górnoprzepustowy
• Light-pipe pushbuttons jak w konsolach Wunderbar
• Wskaźnik LED: zielony (sygnał) / czerwony (clip)
• Obudowa tack-welded z grubej blachy, filtrowanie RF (14 punktów)
• Rezystory 1% Metal Film na całej płycie
• Zasilanie: Blue Box PSU (do 4 szt.) lub Black Box PSU (do 12 szt.) — sprzedawane osobno

SPECYFIKACJA TECHNICZNA

• Typ: jednokanałowy przedwzmacniacz mikrofonowy z EQ, format 19" 1U rack
• Ścieżka sygnałowa: dyskretna Class-A
• Transformatory: NICO Western Electric 618-style (Ni/Fe/Co)
• Pasma EQ: 3 (low, mid, high — switchowane półki / bell)
• Filtr górnoprzepustowy: aktywny, dyskretny
• Wejście mikrofonowe: transformatorowo balansowane XLR
• Wejście instrumentalne: 1/4" jack, tryb Active / Classic (60 dB wzmocnienia na wejściu liniowym)
• Phantom power: 48V
• Potencjometr wyjściowy: logarytmiczny taper, tworzywo przewodzące
• Zakres wzmocnienia: do -24 dB (dodatkowa pozycja CCW)
• Rezystory: 1% Metal Film
• Obudowa: gruba blacha, tack-welded, filtrowanie RF
• Przełączniki: light-pipe pushbuttons, Grayhill (wzmocnienie i EQ)
• Wskaźniki: LED zielony (sygnał) / czerwony (clip)
• Zasilanie: zewnętrzne PSU — Blue Box (do 4 szt.) lub Black Box (do 12 szt.), kabel DC Main 5' sprzedawany osobno
