Acme Audio Motown EQ

Acme Audio Motown EQ to odtworzenie siedmiopasmowego korektora graficznego zaprojektowanego przez głównego inżyniera Motown Records, Mike'a McLeana. Oryginałów powstało tylko czterdzieści osiem sztuk. Acme Audio przez kilka tygodni rozkładało jeden z nich na części pod nadzorem samego McLeana.

Korekcja skokowa zamiast suwaków

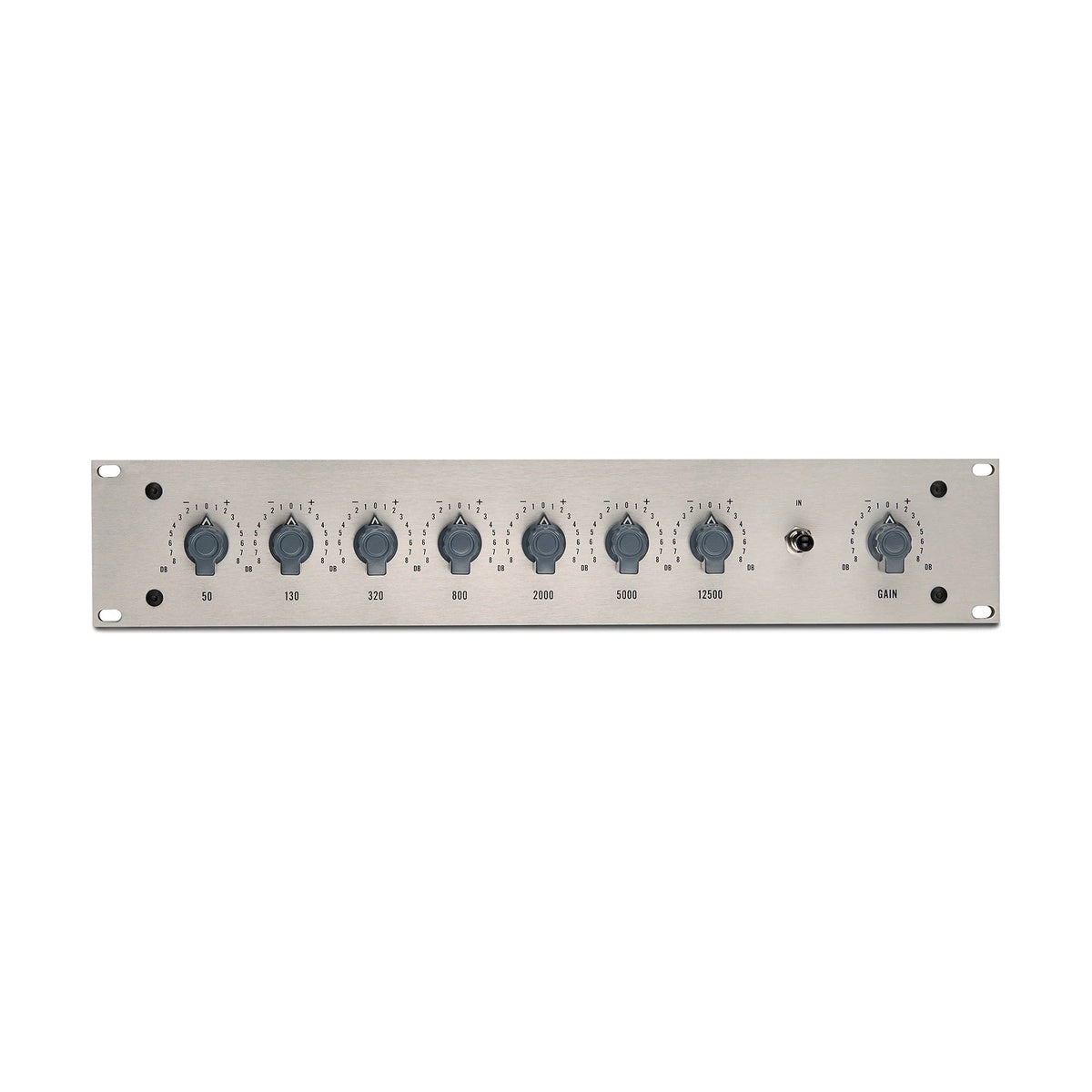

Zamiast suwaków korektor ma przełączniki obrotowe, a każde pasmo daje maksymalnie 8 dB. Wydaje się to mało, dopóki nie spróbuje się tego na basie albo na sekcji dętej: układ pasywny na indukcyjnościach kształtuje pasmo łagodnie i bez fazowych artefaktów, więc 3 dB w tym urządzeniu robi więcej niż 6 dB w typowym korektorze cyfrowym.

Podzespoły zgodne z epoką, nie przybliżone

Indukcyjności na rdzeniach MPP produkuje Mesanovic, transformator wejściowy to AMI A24, wyjściowy powstał na zamówienie, a stopień wyjściowy oparto na wzmacniaczu Opamp Labs 425. Wartości i tolerancje odpowiadają oryginałowi, a nie współczesnym odpowiednikom o zbliżonych parametrach. Zasilacz jest zewnętrzny, co obniża poziom szumu własnego. Pasmo przenoszenia sięga od 10 Hz do 30 kHz w granicach 1 dB.

KLUCZOWE CECHY

• Siedmiopasmowy korektor pasywny na przełącznikach obrotowych
• Odtworzenie konstrukcji Mike'a McLeana z Motown Records
• Indukcyjności Mesanovic na rdzeniach MPP
• Transformator wejściowy AMI A24 i transformator wyjściowy na zamówienie
• Stopień wyjściowy Opamp Labs 425

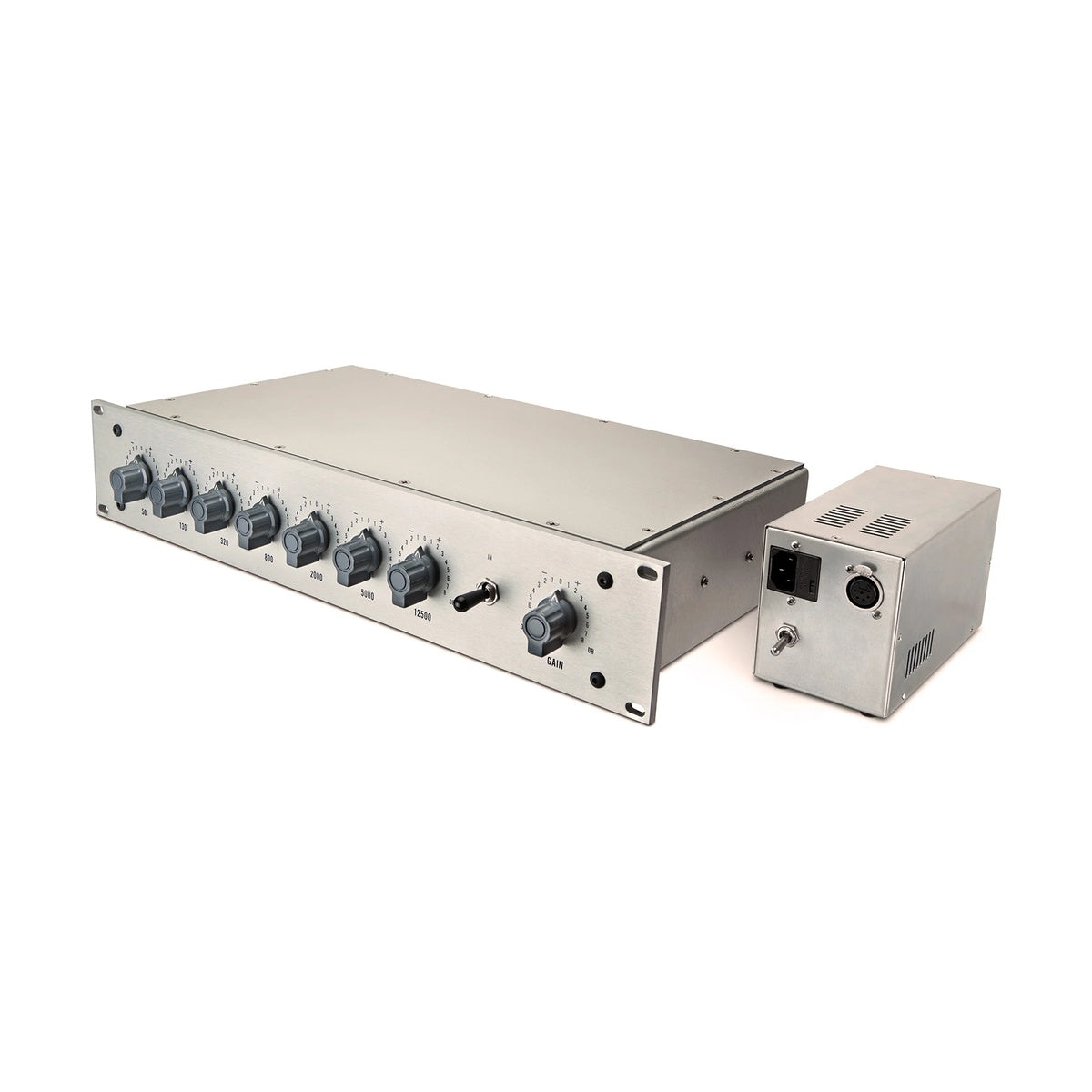

• Zasilacz zewnętrzny obniżający poziom szumu
• Obudowa aluminiowa rack 19 cali, 2U

SPECYFIKACJA TECHNICZNA

• Typ: pasywny korektor graficzny, siedem pasm
• Częstotliwości: 50 Hz, 130 Hz, 320 Hz, 800 Hz, 2 kHz, 5 kHz, 12,5 kHz
• Zakres regulacji: +/- 8 dB
• Pasmo przenoszenia: 10 Hz - 30 kHz, +/- 1 dB
• Maksymalny poziom: 29 dB
• Transformator wejściowy: AMI A24
• Transformator wyjściowy: Mesanovic, wykonanie na zamówienie
• Wzmacniacz wyjściowy: Opamp Labs 425

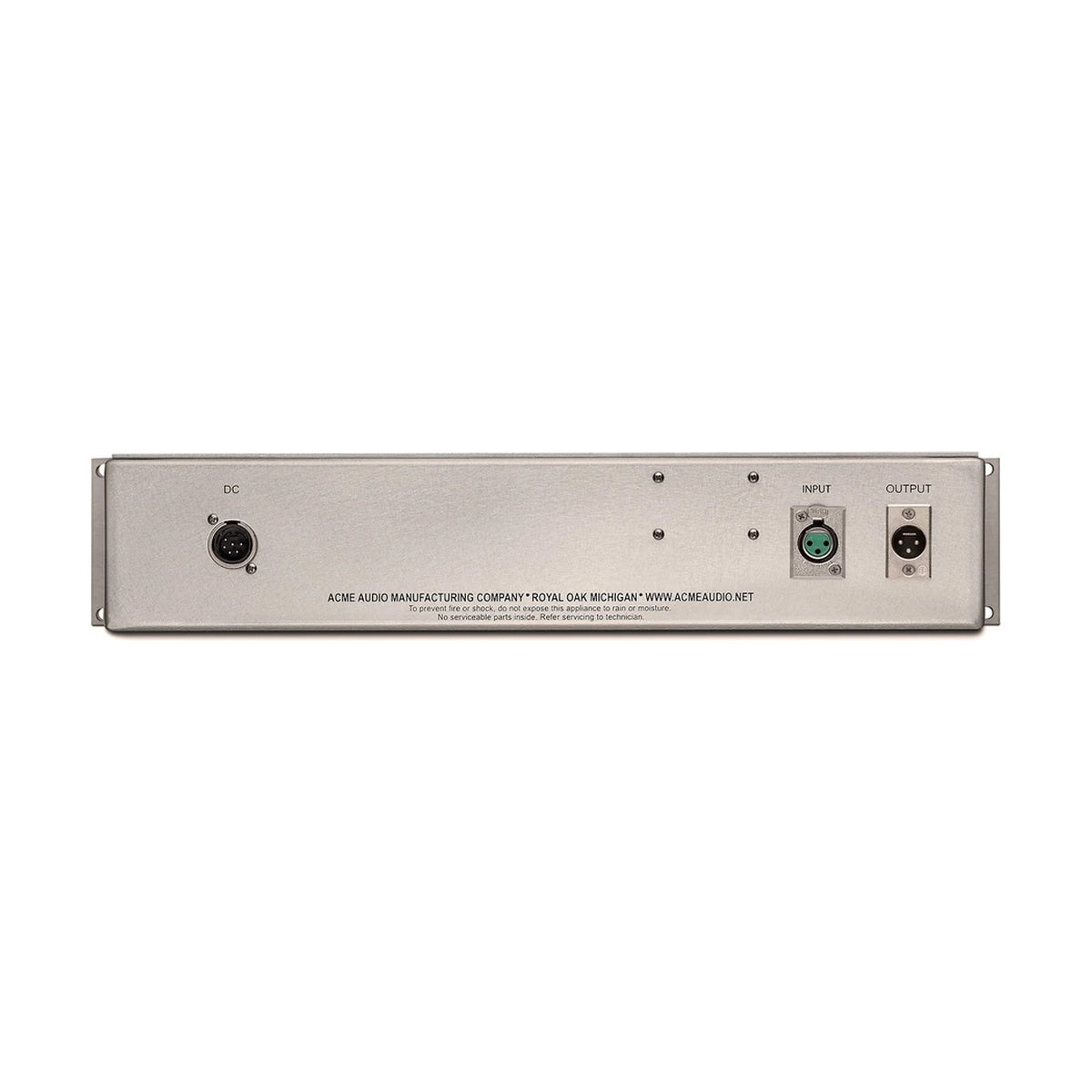

• Złącza: XLR, wejście i wyjście
• Liczba kanałów: 1
• Format: rack 19 cali, 2U, obudowa aluminiowa
• Zasilanie: zasilacz zewnętrzny w zestawie
