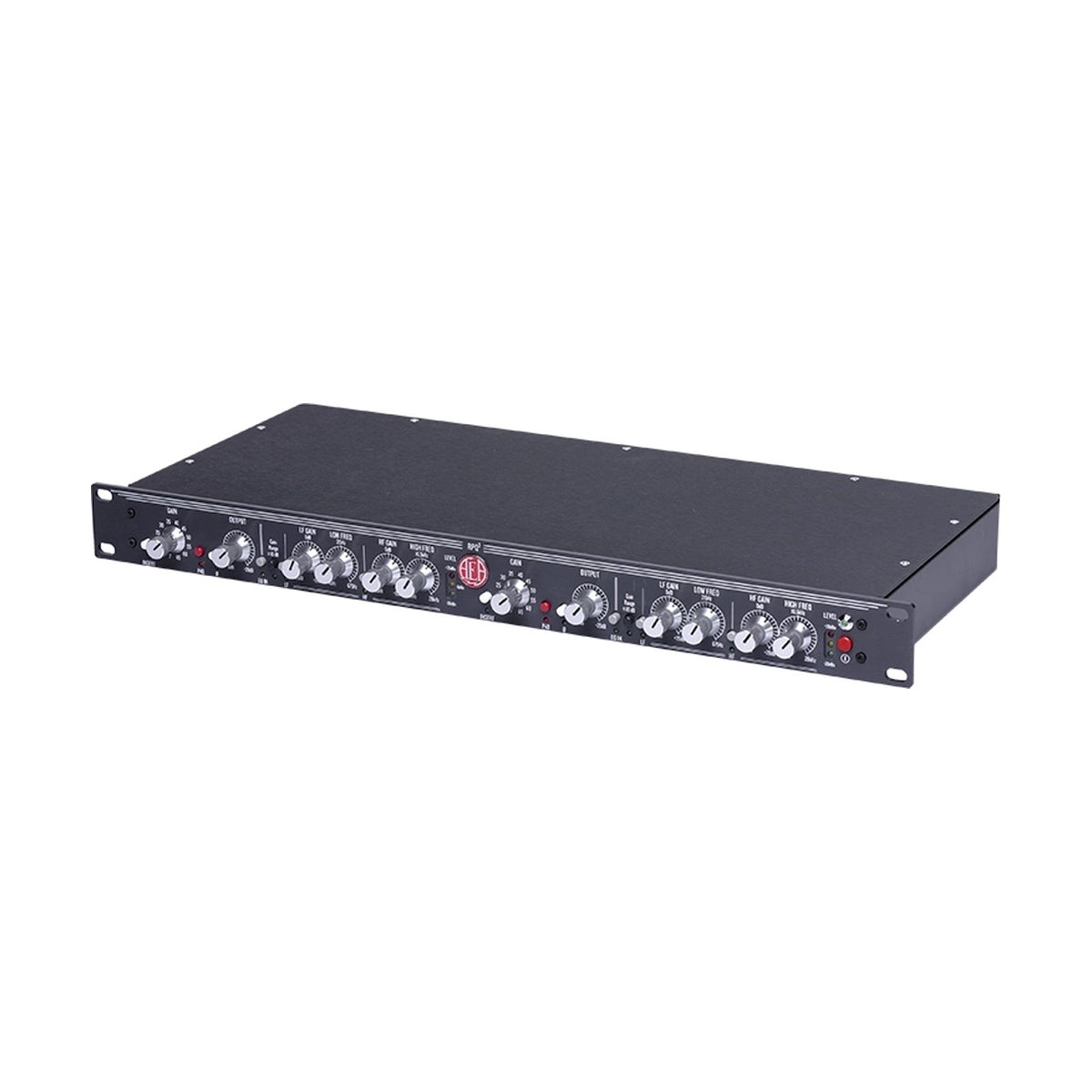

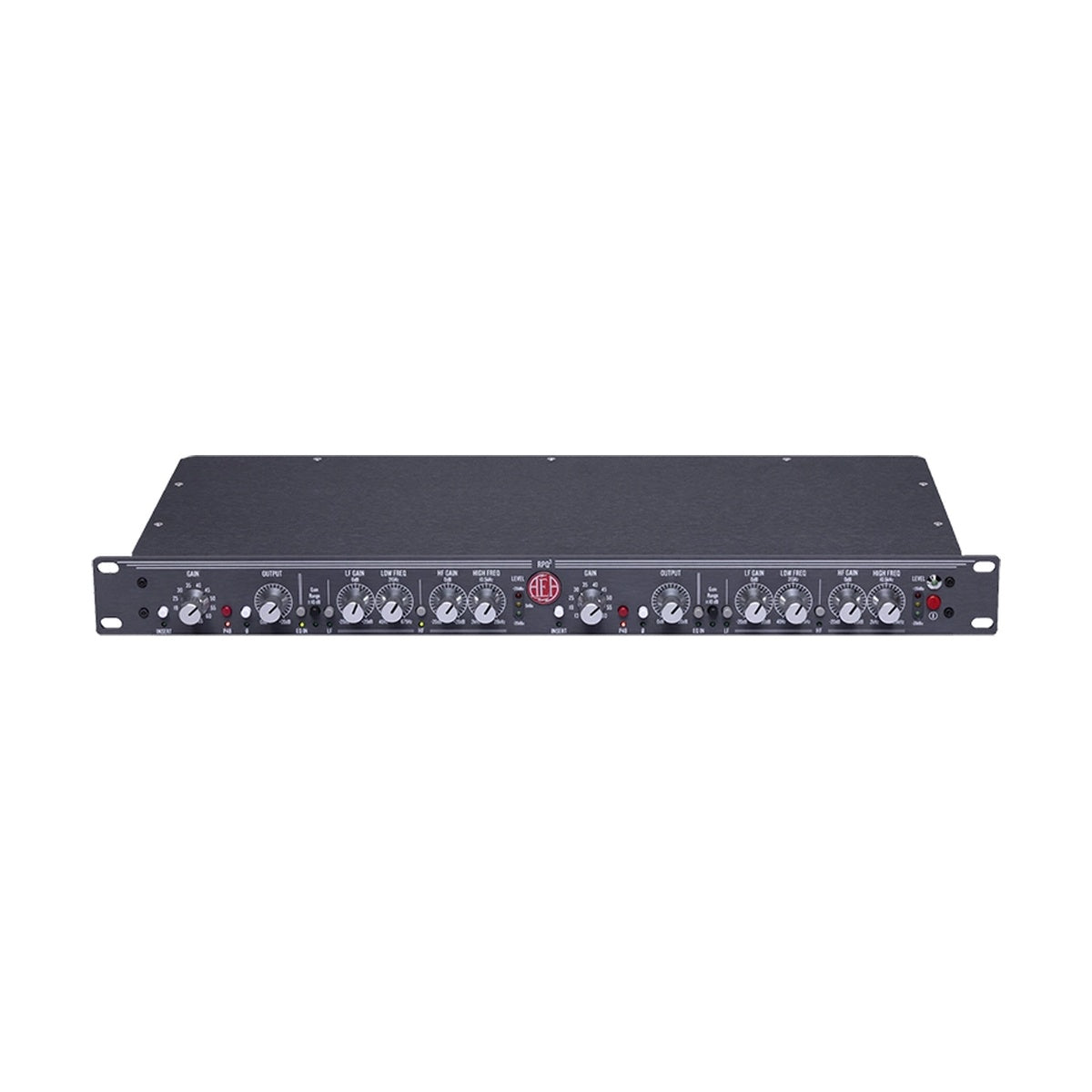

AEA RPQ3

AEA RPQ3 to dwukanałowy przedwzmacniacz mikrofonowy z sekcją EQ CurveShaper w formacie pełnego racku 1U — trzecia generacja topologii JFET opracowanej przez Freda Forssella. Impedancja wejściowa 68 kΩ (bez phantom), zakres wzmocnienia 7–85 dB, EIN –130 dBu (typowo, źródło 40 Ω) i THD+N 0,0018% przy 30 dB wzmocnienia czynią z RPQ3 jedne z najczystszych dwukanałowych przedwzmacniaczy w produkcji seryjnej. Rozszerzona sekcja CurveShaper EQ z pełnym zakresem ±20 dB i strojeniem zarówno LF jak i HF odróżnia RPQ3 od TRP3 — ten sam obwód Gen 3, z dodaną korektą bezpośrednio na wejściu toru sygnałowego.

68 kΩ i CurveShaper — korekcja przy źródle bez utraty dynamiki

Impedancja 68 kΩ (bez phantom) ładuje pasywną wstęgę tak, jak powinna być ładowana — bez kompresji górnego pasma i bez tłumienia dynamiki, które pojawiają się przy typowych 1,5–2,5 kΩ standardowych preampów. Po włączeniu phantom impedancja spada do 11,3 kΩ ze względu na rezystory zasilające — nadal pięciokrotnie wyższa niż rekomendowane minimum dla wstęgi pasywnej. CurveShaper EQ to w RPQ3 pełnowymiarowy, dwupasmowy equalizer z dzwonową charakterystyką: LF zakres strojenia 40–675 Hz, HF zakres 2,5–30 kHz, wzmocnienie/tłumienie ±20 dB (tryb szeroki) lub ±10 dB (tryb wąski). Szerokość pasma Q zmienia się zależnie od ustawienia częstotliwości i głębokości korekcji — zachowanie charakterystyczne dla CurveShaper, które utrzymuje korekcję muzycznie naturalną nawet przy agresywnych ustawieniach. Wskaźniki LED LF i HF aktywują się wyłącznie przy włączonej korekcji, eliminując nieporozumienia przy sprawdzaniu bypass.

Routing Post-Mic/Pre-EQ i DI — kompletny front-end w jednej jednostce

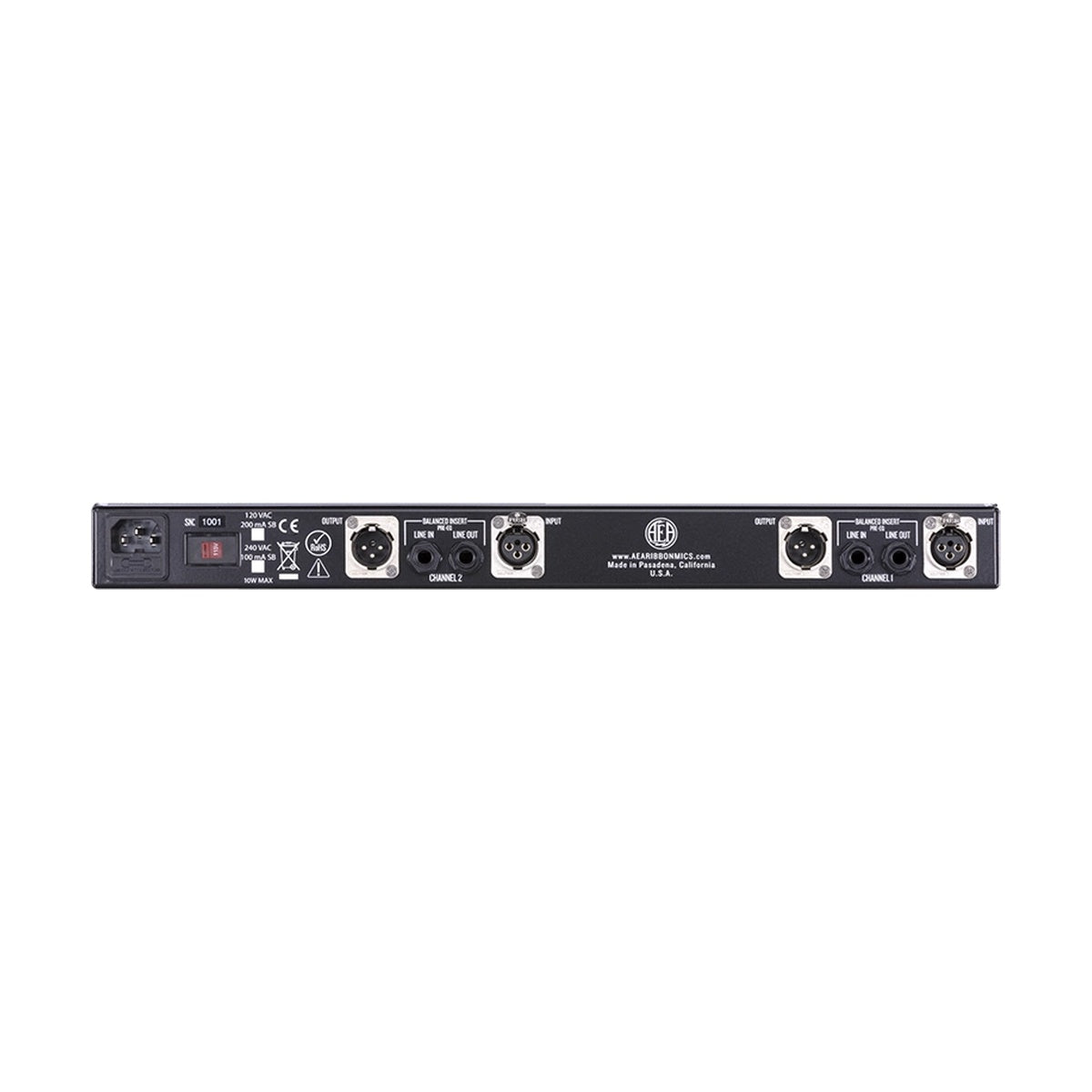

Wyjście Post-Mic/Pre-EQ jest zawsze aktywne — sygnał po przedwzmacniaczu, lecz przed sekcją EQ, dostępny jednocześnie z wyjściem głównym. Przełącznik Insert pozwala na podłączenie zewnętrznego procesora między przedwzmacniaczem a EQ bez patchowania całego toru. Każdy kanał posiada wejście liniowe z pominięciem stopnia mikrofonowego — bezpośrednie wejście dla linii, interfejsów i urządzeń Hi-Z za pomocą adaptera. Wbudowany zasilacz liniowy 115 V/230 V eliminuje zewnętrzną jednostkę zasilającą; obudowa aluminiowa 1U z wejściem IEC na tylnym panelu. Trzykolorowe wskaźniki LED (zielony –6 dBu, żółty regulowany, czerwony +23 dBu) per kanał zapewniają czytelny monitoring poziomu bez miernika VU.

KLUCZOWE CECHY

• Dwukanałowy przedwzmacniacz Gen 3 AEA z sekcją CurveShaper EQ, format 1U rack
• Impedancja wejściowa: 68 kΩ (phantom off) / 11,3 kΩ (phantom on)
• Zakres wzmocnienia: 7–85 dB (12-poz. przełącznik +7 do +65 dB + trim wyjściowy 0–+20 dB)
• EIN: –130 dBu typowo (źródło 40 Ω) / –128 dBu typowo (źródło 150 Ω), nieważone
• THD+N: 0,0018% (1 kHz, 30 dB wzmocnienia, +4 dBu wyjście)
• CurveShaper EQ LF: 40–675 Hz, ±20 dB / ±10 dB, strojenie ciągłe
• CurveShaper EQ HF: 2,5–30 kHz, ±20 dB / ±10 dB, strojenie ciągłe
• EQ włączane globalnie i per pasmo, wskaźniki LED LF/HF
• Wyjście Post-Mic/Pre-EQ zawsze aktywne; przełącznik Insert (zewnętrzny procesor przed EQ)
• Wejście liniowe (Insert/Line) z pominięciem stopnia mikrofonowego
• Phantom power +48 V per kanał (przełączalny); odwrócenie polaryzacji per kanał
• Maks. poziom wejściowy: +20 dBu (min. wzmocnienie)
• Maks. poziom wyjściowy: +27 dBu (obciążenie 600 Ω)
• Impedancja wyjściowa: 50 Ω
• Wskaźniki LED poziomu: 3-kolorowe per kanał (–6 dBu zielony / regulowany żółty / +23 dBu czerwony)
• Wbudowany zasilacz liniowy 115 V/230 V; obudowa aluminiowa 1U
• Produkcja ręczna: Pasadena, Kalifornia, USA

SPECYFIKACJA TECHNICZNA

• Kanały: 2
• Format: pełny rack 1U
• Impedancja wejściowa: 68 kΩ (phantom off) / 11,3 kΩ (phantom on)
• Impedancja wyjściowa: 50 Ω
• Zakres wzmocnienia: 7 dB – 85 dB
• EIN: –130 dBu typowo (40 Ω) / –128 dBu typowo (150 Ω), nieważone
• THD+N: 0,0018% (1 kHz, 30 dB, +4 dBu wyjście)
• Pasmo przenoszenia (30 dB): –0,6 dB przy 10 Hz, –3 dB przy 160 kHz
• Pasmo przenoszenia (85 dB): –3 dB przy 10 Hz i 160 kHz
• Maks. poziom wejściowy: +20 dBu (min. wzmocnienie)
• Maks. poziom wyjściowy: +27 dBu (600 Ω)
• EQ LF: 40–675 Hz, ±20 dB / ±10 dB
• EQ HF: 2,5–30 kHz, ±20 dB / ±10 dB
• Phantom power: +48 V (per kanał, przełączalny)
• Odwrócenie polaryzacji: tak (per kanał)
• Zasilanie: wbudowany zasilacz liniowy 115 V/230 V, wejście IEC
• Produkcja: USA (Pasadena, CA)
