AEA RPQ503

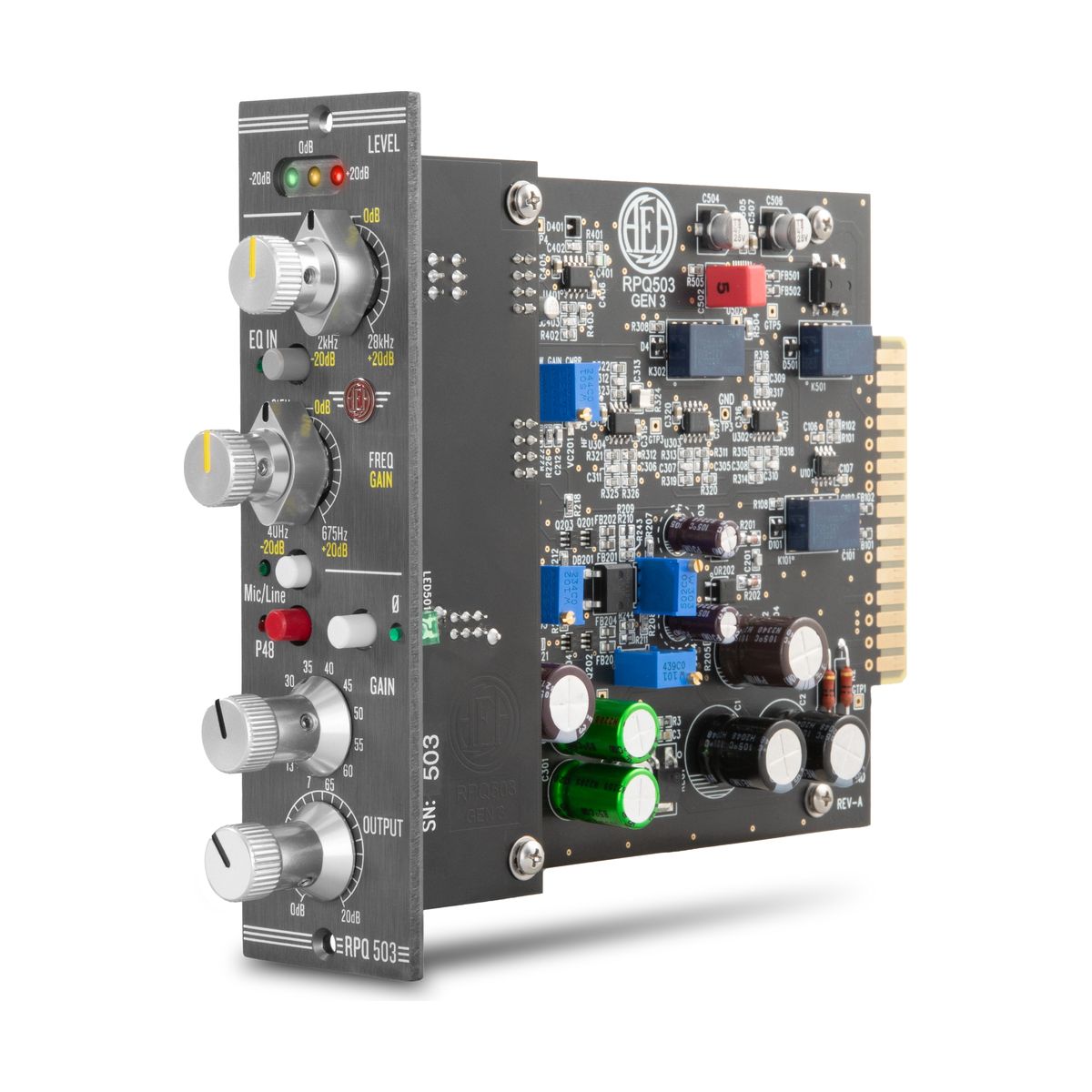

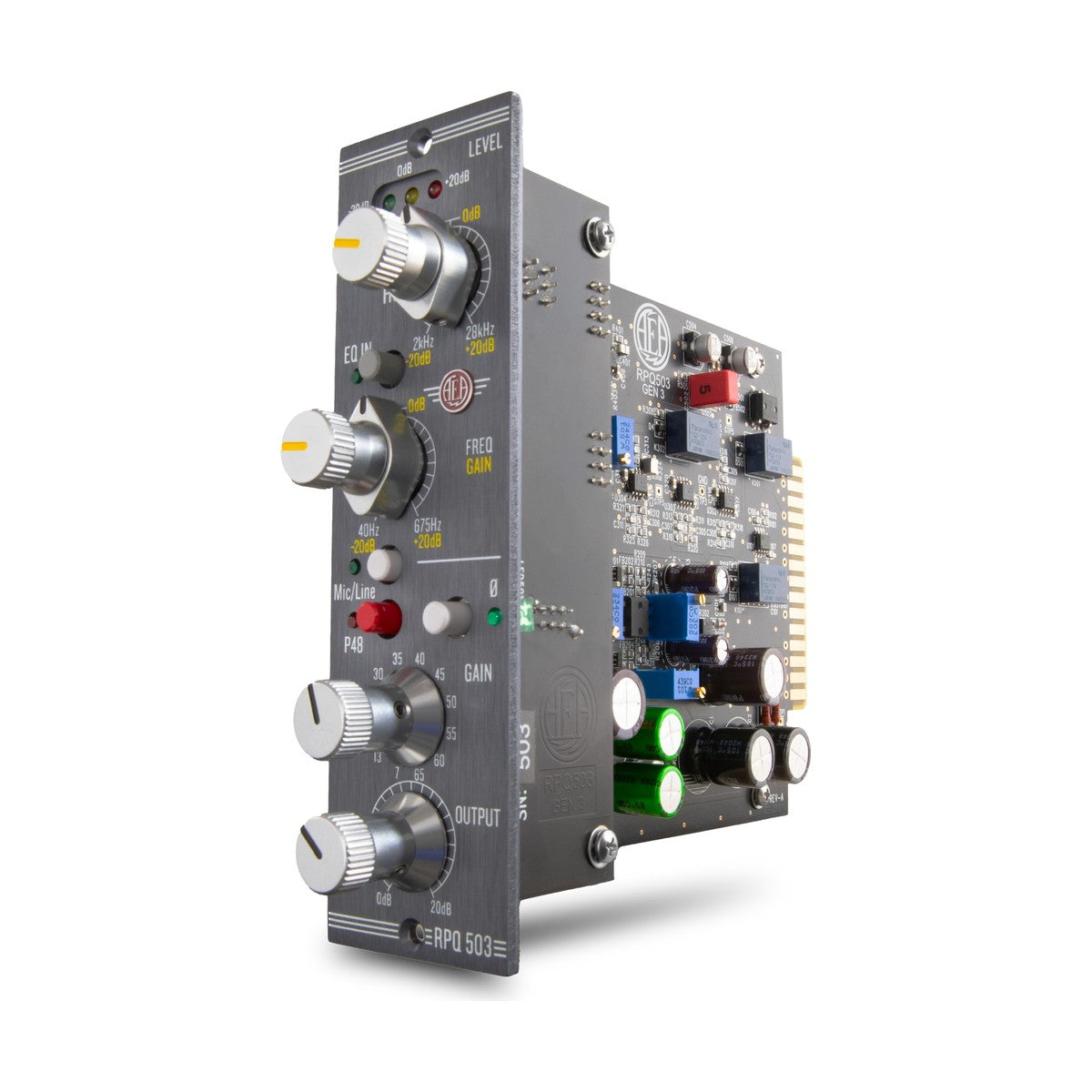

AEA RPQ503 to jednomodułowy przedwzmacniacz mikrofonowy w formacie API 500, oparty na obwodzie trzeciej generacji z flagowego RPQ3. Układ niskoimpedancyjnych, niskoszumowych wzmacniaczy operacyjnych w połączeniu z impedancją wejściową 68 kΩ i zakresem wzmocnienia do 85 dB czyni go kompaktowym, modularnym front-endem zoptymalizowanym pod mikrofony wstęgowe — choć równie sprawnym z dynamicznymi i pojemnościowymi.

85 dB czystego wzmocnienia dla mikrofonu wstęgowego

Pasywne mikrofony wstęgowe to najtrudniejsze źródła dla przedwzmacniacza: niski poziom wyjściowy, niska impedancja cewki, wrażliwość na szumy własne toru. RPQ503 odpowiada impedancją 68 kΩ (przy wyłączonym phantom) — wstęga "widzi" właściwe obciążenie bez strat w górnym paśmie. Szumy własne na poziomie –130 dBu typowo (źródło 40 Ω) pozwalają na pracę w cichych akustycznie pomieszczeniach bez podnoszenia podłogi szumów w miksie. Dwunastopozycyjny przełącznik wzmocnienia (+7 do +65 dB) uzupełniony trymem wyjściowym (0 do +20 dB) daje łączny zakres 7–85 dB z precyzyjnym powtarzalnym ustawieniem między sesjami. Wielokolorowy wskaźnik LED sygnalizuje poziom i clipping bezpośrednio na module.

CurveShaper — korekcja barwy przy źródle

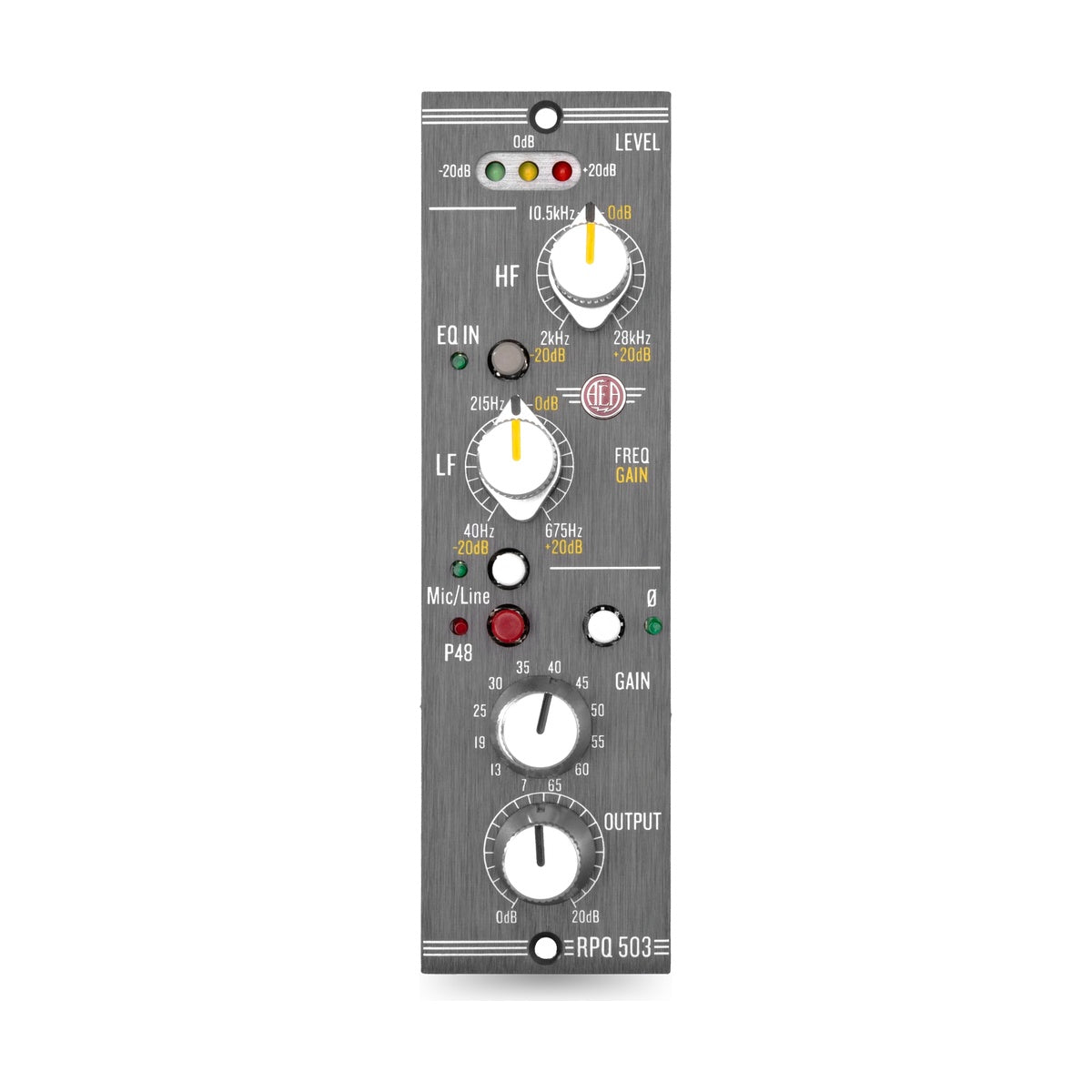

Sekcja EQ oparta na rozszerzonym projekcie filtra półkowego CurveShaper umożliwia korekcję ±20 dB niezależnie dla pasma LF i HF, ze strojeniem ciągłym częstotliwości charakterystycznej. Dla mikrofonów wstęgowych z naturalnym opadaniem góry pasma — korekta HF na etapie przedwzmacniacza oznacza mniejszy szum wnoszony przez późniejsze procesory w torze. Pokrętła pracują na podwójnych koncentrycznych potencjometrach: zewnętrzne ustawia częstotliwość graniczną, wewnętrzne — głębokość korekcji. EQ włącza się oddzielnym przełącznikiem z precyzyjną pozycją zerową (center detent), co pozwala szybko porównać brzmienie z korekcją i bez niej. Moduł obsługuje zarówno wejście mikrofonowe, jak i symetryczne wejście liniowe z pominięciem toru mikrofonu.

KLUCZOWE CECHY

• Format API 500, 1 slot
• Obwód Gen 3 AEA (RPQ3)
• Impedancja wejściowa: 68 kΩ (phantom off) / 11,3 kΩ (phantom on)
• Zakres wzmocnienia: 7–85 dB (12-poz. przełącznik +7 do +65 dB + trim wyjściowy 0–20 dB)
• Szumy własne: –130 dBu typowo (źródło 40 Ω), –128 dBu typowo (źródło 150 Ω)
• Sekcja EQ CurveShaper: LF + HF, ±20 dB, strojenie ciągłe, włączana oddzielnie
• Podwójne koncentryczne potencjometry EQ
• Phantom power +48 V, odwrócenie polaryzacji, przełącznik mic/line
• Maks. poziom wejściowy: +20 dBu (min. wzmocnienie)
• Maks. poziom wyjściowy: +27 dBu (obciążenie 600 Ω)
• Wielokolorowy wskaźnik LED poziomu i clippingu
• Produkcja: USA

SPECYFIKACJA TECHNICZNA

• Format: API 500 Series, 1 slot
• Impedancja wejściowa: 68 kΩ (phantom off) / 11,3 kΩ (phantom on)
• Zakres wzmocnienia: 7 dB – 85 dB
• Szumy własne: –130 dBu typowo (40 Ω) / –128 dBu typowo (150 Ω), nieważone
• EQ: 2-pasmowy półkowy, ±20 dB, strojenie ciągłe LF i HF
• Maks. poziom wejściowy: +20 dBu
• Maks. poziom wyjściowy: +27 dBu (600 Ω)
• Phantom power: +48 V (przełączalny)
• Odwrócenie polaryzacji: tak
• Przełącznik mic/line: tak
• Wskaźnik poziomu: wielokolorowy LED
• Produkcja: USA
