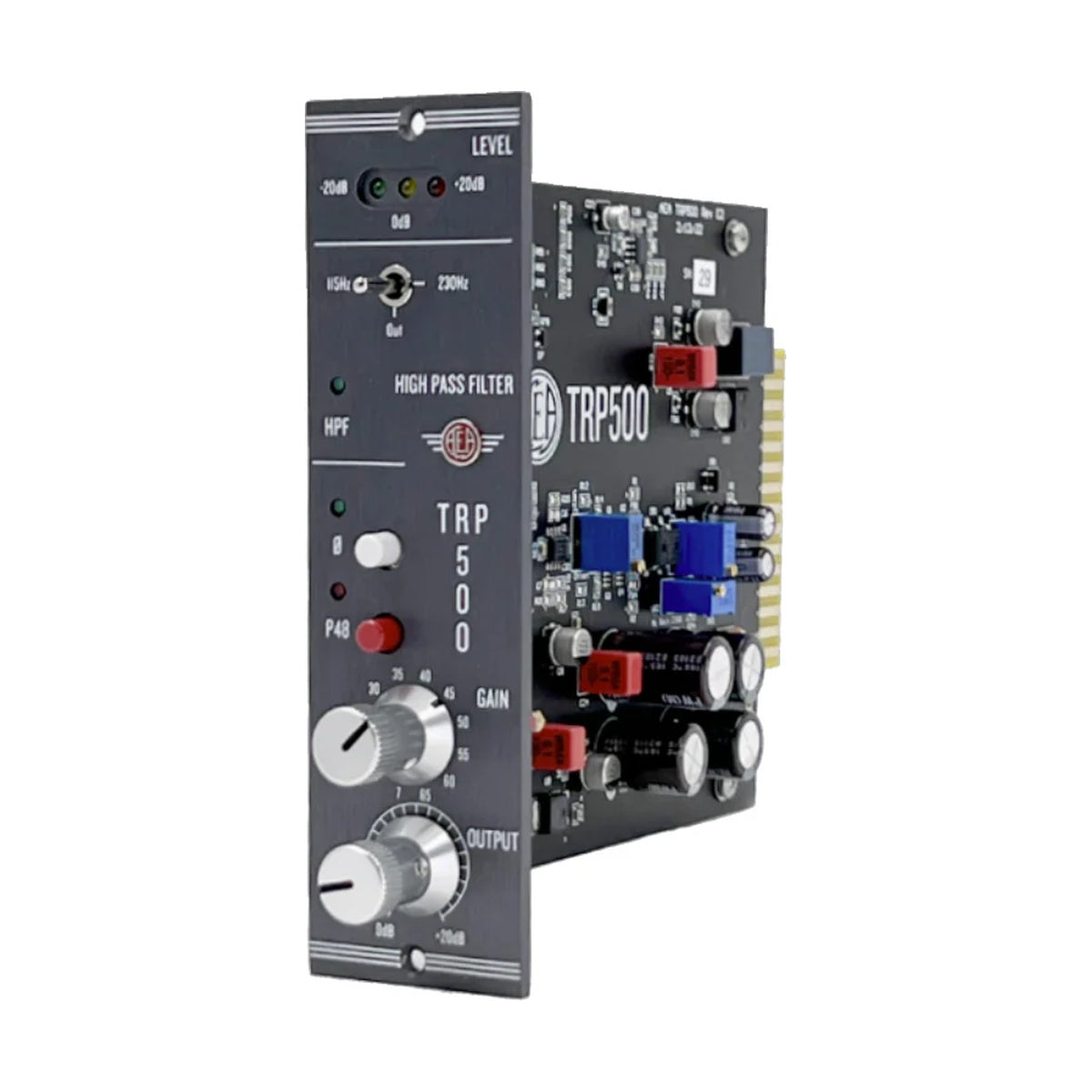

AEA TRP500 to jednokanałowy przedwzmacniacz mikrofonowy w formacie API 500, oparty na obwodzie DC-coupled JFET z impedancją wejściową 100 kΩ (bez phantom) i zakresem wzmocnienia do 85 dB. Jako pierwszy produkt trzeciej generacji AEA w formacie modularnym, TRP500 przenosi topologię i brzmienie klasycznego TRP do szafy 500-seryjnej — bez transformatora wejściowego, z minimalną ścieżką sygnałową i szumami własnymi poniżej –128 dBu typowo przy źródle 40 Ω.
100 kΩ i sprzężenie DC — pełne pasmo bez kompromisów
Impedancja 100 kΩ przy wyłączonym phantom jest najwyższą wartością w linii AEA i najwyższą w klasie modułów 500-seryjnych zoptymalizowanych pod wstęgi. Przy włączonym phantom spada do 11,9 kΩ ze względu na rezystory zasilające — nadal wielokrotnie wyższa niż 1,5–2,5 kΩ standardowych preampów, co zapewnia przewagę przy mikrofonach pojemnościowych lampowych i wysokoimpedancyjnych dynamikach vintage. Sprzężenie DC rozszerza dolne pasmo do poniżej 10 Hz i przyspiesza powrót do pracy liniowej po przeciążeniu — efekty subsbasowe i impulsy nie generują zwisów czasowych w torze. Przy 85 dB wzmocnienia pasmo przenoszenia wynosi –1 dB poniżej 20 Hz i powyżej 100 kHz; przy 30 dB wzmocnienia –0,6 dB do 200 kHz. EIN poniżej –128 dBu (nieważone, źródło 40 Ω), typowo –130 dBu.
HPF, phantom i 500-seryjny routing w szafie
Filtr górnoprzepustowy pierwszego rzędu (6 dB/okt) z wyborem –3 dB przy 115 Hz lub 230 Hz kontroluje efekt proximity i rumble bez ingerencji EQ w dalszej części łańcucha. Dwunastopozycyjny przełącznik wzmocnienia (+7 do +65 dB) z trymem wyjściowym (0–+20 dB ciągłe) daje łączny zakres 7–85 dB z powtarzalnymi ustawieniami. THD+N 0,0017% przy 30 dB wzmocnienia. Format 500 oznacza zasilanie z szafy lunchbox — zasilacz zewnętrzny poza obwodem eliminuje interferencje sieciowe, które w torze z wysokim wzmocnieniem byłyby bezpośrednio słyszalne. Maksymalny poziom wejściowy 21,5 dBu (1% THD, min. wzmocnienie) z odpowiednią szafą o niskim szumie zasilania.
KLUCZOWE CECHY
- Format API 500 Series, 1 slot
- Jednokanałowy DC-coupled JFET preamp, 85 dB wzmocnienia
- Impedancja wejściowa: 100 kΩ (phantom off) / 11,9 kΩ (phantom on)
- Zakres wzmocnienia: 7–85 dB (12-poz. przełącznik +7 do +65 dB + trim wyjściowy 0–+20 dB)
- EIN: <–128 dBu (22 Hz–22 kHz, nieważone, źródło 40 Ω); typowo –130 dBu
- THD+N: 0,0017% (1 kHz, 30 dB, +4 dBu wyjście)
- Pasmo przenoszenia (85 dB): –1 dB poniżej 20 Hz i >100 kHz; –2,5 dB poniżej 10 Hz i >200 kHz
- Pasmo przenoszenia (30 dB): +0/–0,6 dB poniżej 10 Hz do 200 kHz
- Maks. poziom wejściowy: 21,5 dBu (1% THD, min. wzmocnienie)
- HPF: –3 dB przy 115 Hz lub 230 Hz, 6 dB/okt (przełączalny)
- Phantom power +48 V (przełączalny)
- Odwrócenie polaryzacji: tak
- Zasilanie: z szafy API 500 (±16 V), pobór prądu 130 mA
- Produkcja ręczna: Pasadena, Kalifornia, USA
SPECYFIKACJA TECHNICZNA
- Format: API 500 Series, 1 slot
- Typ wejścia: DC-coupled JFET, bez transformatora
- Impedancja wejściowa: 100 kΩ (phantom off) / 11,9 kΩ (phantom on)
- Zakres wzmocnienia: 7 dB – 85 dB
- EIN: <–128 dBu (22 Hz–22 kHz, nieważone, 40 Ω); typowo –130 dBu
- THD+N: 0,0017% (1 kHz, 30 dB wzmocnienia, +4 dBu wyjście)
- Maks. poziom wejściowy: 21,5 dBu (1% THD)
- HPF: –3 dB @ 115 Hz lub 230 Hz, 6 dB/okt
- Phantom power: +48 V (przełączalny)
- Odwrócenie polaryzacji: tak
- Pobór prądu: 130 mA (z szyn ±16 V)
- Produkcja: USA (Pasadena, CA)
