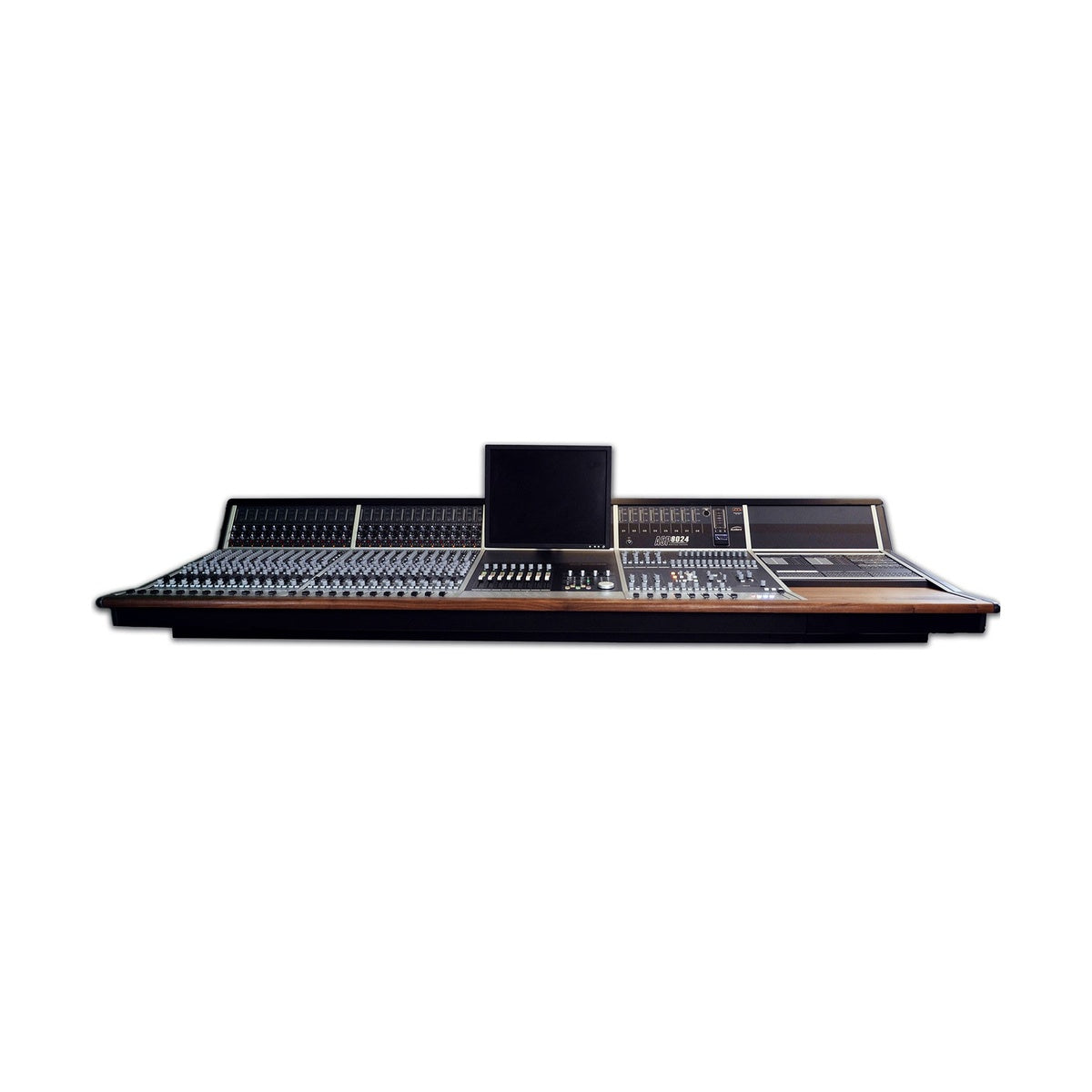

Audient ASP8024 Heritage Edition 48 Ch Console/Patch Bay to 48-kanałowy, w pełni analogowy mikser nagraniowy w architekturze in-line z 24-szynowym rutowaniem, wyposażony w zintegrowany moduł patchbay (PB) — pięciobayowa konfiguracja (cztery baye 12-kanałowe, sekcja master i bay PB) o szerokości 285 cm i masie ok. 200 kg. Zintegrowany patchbay dostępny jest wyłącznie dla konfiguracji do 48 kanałów włącznie; w wersji 48-kanałowej oferuje 768 punktów dostępowych w formacie Bantam TT, co odpowiada równowartości 6–8 oddzielnych patchbayów 19" tej klasy, z tą różnicą, że okablowanie wewnętrzne biegnie już w strukturze konsolety. Wszystkie parametry toru sygnałowego, EQ, Retro Iron i kompresja VCA są identyczne jak w standardowej wersji 48-kanałowej.
Zintegrowany patchbay — 768 punktów dostępowych bez zewnętrznego okablowania
Moduł PB zajmuje szerokość jednego standardowego baya i montuje się bezpośrednio w strukturze konsolety. 144 konfigurowane przez użytkownika punkty Bantam TT przeznaczone są do integracji outboardu, okablowania rackowego lub line'ów do kabiny; mogą być skonfigurowane jako through-wired lub half-normalled według potrzeb instalacji. Pozostałe sekcje patchbay obsługują: dwa 24-ścieżkowe urządzenia nagrywające (np. Pro Tools i 2-calowy magnetofon jako REC A i REC B) z normalowaniem playbacku do wejść tape kanałów 1–24 i 25–48, wszystkie inserty kanałów na obu torach (mic/line i DAW/tape), pełną sekcję mastera, linie pomocnicze i konwertery poziomów. Łącznie 768 punktów w konfiguracji 48-kanałowej. Patchbay wyposażony jest w tacę z orzecha włoskiego do notatek sesyjnych, spójną z resztą wykończenia konsolety. Złącza D-sub na tylnym panelu obsługują interfejsy systemów studyjnych.
In-line na 48 kanałach i Retro Iron mix bus
Architektura in-line dostarcza 112 wejść do szyny stereo przy mixdownie: dwa niezależne tory per kanał (long fader mic/line, short fader DAW/tape return) plus cztery stereofoniczne powroty. Czteropasмowy EQ Deardena (dwa pasma parametryczne 40 Hz–20 kHz, ±15 dB, regulowane Q; dwa półkowe) jest splittable per kanał niezależnie. Retro Iron na wyjściu szyny stereo — transformator Carnhill i John Hardy 990C — dostarcza +28 dBu do 600 Ω na mix insert send z Low Bump i High Lift EQ. Kompresja VCA z regulowanymi progiem, stosunkiem, auto-release i wskaźnikiem GR pracuje post-insert, pre-fader. 14 wysyłek aux (12 mono + 2 cue), 8 subgrup, 48 szyn rekordowych. Fader Penny & Giles seria 8000 na wszystkich kanałach. Dostarczany z jednym zasilaczem ASP8120 Ultra.
KLUCZOWE CECHY
- 48 kanałów in-line, 24-szynowe rutowanie, 112 wejść do szyny stereo przy mixdownie
- Zintegrowany patchbay: 768 punktów Bantam TT (konfiguracja 48 Ch) — złącza Neutrik TT
- 144 konfigurowalne punkty do integracji outboardu i line'ów; through-wired lub half-normalled
- Obsługa 2 urządzeń 24-ścieżkowych (REC A i REC B) z pełnym normalowaniem playback → tape input
- Dostęp do insertów mic/line i DAW/tape wszystkich kanałów, sekcji mastera i linii pomocniczych
- Taca z orzecha włoskiego, złącza D-sub na tylnym panelu interfejsów studyjnych
- 48 dyskretnych przedwzmacniaczy klasy A (projekt Deardena)
- 4-pasmowy EQ splittable per kanał: 2 parametryczne (40 Hz–20 kHz, ±15 dB, regulowane Q) + 2 shelving
- Retro Iron: transformator Carnhill + John Hardy 990C, Low Bump / High Lift EQ na mix bus, +28 dBu do 600 Ω na mix insert send
- Kompresja VCA na szynie stereo — regulowany próg, stosunek, auto-release, wskaźnik GR
- 14 wysyłek aux (12 mono + 2 cue), 8 subgrup, 4 stereofoniczne powroty, 48 szyn rekordowych
- 5 par wyjść monitorowych (Main + 3 Alt + Studio LS)
- Penny & Giles 8000 series faders na wszystkich kanałach
- Semi-modularny układ — 4 baye 12-kanałowe + master + PB, każdy bay niezależnie serwisowany
- Jeden zasilacz ASP8120 Ultra (w zestawie)
SPECYFIKACJA TECHNICZNA
- Kanały: 48 (112 wejść w konfiguracji in-line)
- Szyny: 24-bus, 8 subgrup, 14 aux (12 mono + 2 cue), 48 szyn rekordowych
- Patchbay: 768 punktów Bantam TT (48 Ch), złącza Neutrik TT; 144 konfigurowalne przez użytkownika
- Patchbay — normalowanie: through-wired lub half-normalled (konfigurowane przy zamówieniu)
- Odpowiedź częstotliwościowa mic in do mix out: +0 / -0,3 dB, 20 Hz–20 kHz (gain 6–40 dB)
- Odpowiedź częstotliwościowa line in do mix out: +0 / -0,3 dB, 20 Hz–20 kHz (0 dB gain)
- THD+szum przy +20 dBu (mic in): poniżej 0,005% @ 1 kHz
- THD+szum przy +20 dBu (line in): poniżej 0,005% @ 1 kHz
- THD+szum przy +20 dBu (tape in): poniżej 0,003% @ 1 kHz
- Szum EIN mic (20–20 kHz, źródło 150 Ω): poniżej -127,5 dBu
- Szum szyny (brak wejść): poniżej -93 dBu
- Szum szyny (36 wejść rutowanych): poniżej -78 dBu
- CMRR mic: 70 dB (min gain) / 75 dB (max gain)
- Tłumienie przesłuchu (short/long fader mute, mix assign, bus assign): powyżej 90 dB @ 1 kHz
- Maksymalny poziom wyjściowy (mix, bus, aux, do 2 kΩ): powyżej +26 dBu
- Mix insert send headroom: +28 dBu do 600 Ω
- Wymiary: ok. 285,0 x 106,5 x 99,9 cm (konfiguracja 48 Ch + PB)
- Masa: ok. 200 kg
- Zasilanie: 1x ASP8120 Ultra (w zestawie)
