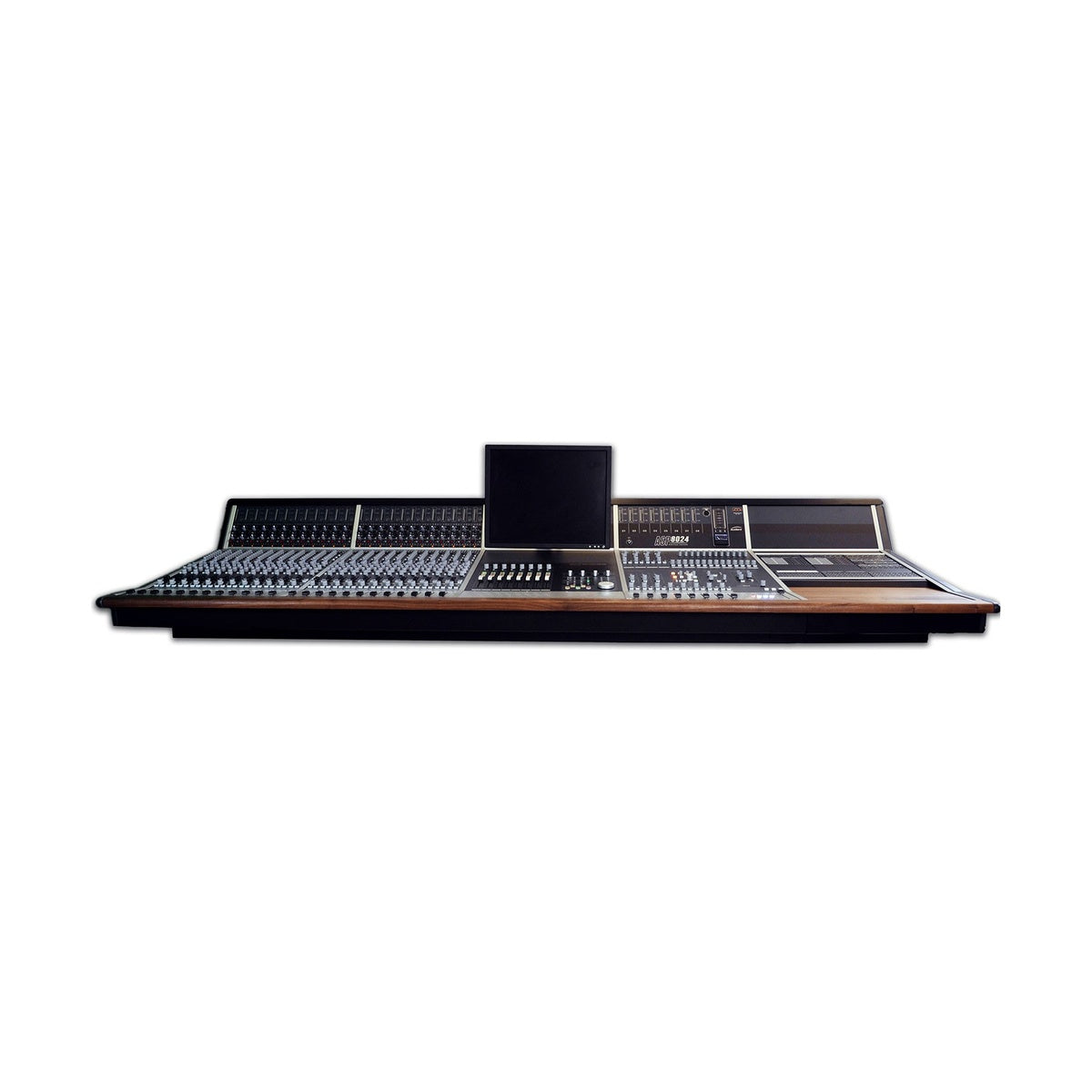

Audient ASP8024 Heritage Edition 72 Ch Inline Console to 72-kanałowy, w pełni analogowy mikser nagraniowy w architekturze in-line z 24-szynowym rutowaniem — największa standardowa konfiguracja konsolety ASP8024-HE, obejmująca sześć 12-kanałowych bayów plus sekcję master, o łącznej szerokości 331 cm i masie 234 kg. Wersja 72-kanałowa wymaga dwóch zasilaczy ASP8120 Ultra, dostarczanych w zestawie. Platforma sprzętowa, projekt przedwzmacniacza i obwód Retro Iron są identyczne jak we wszystkich innych konfiguracjach HE; skala instalacji i liczba równoległych torów sygnałowych plasują tę wersję w segmencie realizacji orkiestrowych, dużych sesji sekcyjnych i stałych instalacji studyjnych wymagających pełnego dostępu do każdego źródła bez patchowania.
Skala in-line — 160 wejść z jednej konsolety
W konfiguracji 72-kanałowej architektura in-line dostarcza 160 wejść do szyny stereo przy mixdownie: dwa niezależne tory per kanał (long fader mic/line i short fader DAW/tape return) plus cztery stereofoniczne powroty w sekcji master. Czteropasмowy EQ Deardena — dwa w pełni parametryczne środki (40 Hz–20 kHz, ±15 dB, regulowane Q) i dwa pasma półkowe (low i high shelf) — jest splittable niezależnie na każdym kanale: można go przypisać do toru mic/line lub do toru tape return bez wpływu na inne kanały. 14 wysyłek aux (12 mono + 2 cue) per kanał dostępnych na obu ścieżkach umożliwia pełne zarządzanie mikrofonowaniem kabiny, odsłuchem studyjnym i efektami zewnętrznymi z każdego z 72 pasków jednocześnie. Fader Penny & Giles seria 8000 na wszystkich kanałach.
Retro Iron, kompresja VCA i modularność instalacyjna
Obwód Retro Iron — transformator Carnhill i wzmacniacz wyjściowy John Hardy 990C na szynie stereo — jest identyczny jak w mniejszych konfiguracjach HE: niezależnie przełączalne tryby Retro i Iron z EQ Low Bump / High Lift na wyjściu szyny. Kompresja VCA na szynie stereo z regulowanymi progiem i stosunkiem, trybem auto-release i wskaźnikiem GR pracuje post-insert, pre-fader. Konsola jest semi-modularna: każdy z sześciu bayów 12-kanałowych plus sekcja master mogą być serwisowane i wymieniane niezależnie. Układ konfiguracyjny (kolejność bayów, pozycja master, opcje patchbay, DLC, Producer's Desk) jest ustalany przy zamówieniu — każdy egzemplarz jest budowany na zamówienie w fabryce Audient w Hampshire. W wersji 72-kanałowej zasilanie realizują dwa niezależne zasilacze ASP8120 Ultra (w zestawie), które mogą być zainstalowane w reżyserce bez potrzeby wydzielonego pomieszczenia maszynowni.
KLUCZOWE CECHY
- 72 kanały in-line, 24-szynowe rutowanie, 160 wejść do szyny stereo przy mixdownie
- 72 dyskretne przedwzmacniacze klasy A (projekt Deardena) — identyczny tor we wszystkich produktach Audient
- 4-pasmowy EQ splittable per kanał: 2 parametryczne (40 Hz–20 kHz, ±15 dB, regulowane Q) + 2 shelving
- Retro Iron: transformator Carnhill + John Hardy 990C, Low Bump / High Lift EQ na mix bus
- Kompresja VCA na szynie stereo — regulowany próg, stosunek, auto-release, wskaźnik GR
- 14 wysyłek aux (12 mono + 2 cue), 8 subgrup, 4 stereofoniczne powroty
- 5 par wyjść monitorowych (Main + 3 Alt + Studio LS)
- Penny & Giles 8000 series faders na wszystkich kanałach
- Semi-modularny układ — 6 bayów po 12 kanałów + master, każdy bay niezależnie serwisowany
- Dwa zasilacze ASP8120 Ultra (w zestawie) — montaż w reżyserce, niski poziom hałasu
- Budowany na zamówienie, opcje: patchbay, DLC, Producer's Desk, armrest, top trim
SPECYFIKACJA TECHNICZNA
- Kanały: 72 (160 wejść w konfiguracji in-line)
- Szyny: 24-bus, 8 subgrup, 14 aux (12 mono + 2 cue)
- Odpowiedź częstotliwościowa mic in do mix out: +0 / -0,3 dB, 20 Hz–20 kHz (gain 6–40 dB)
- Odpowiedź częstotliwościowa line in do mix out: +0 / -0,3 dB, 20 Hz–20 kHz (0 dB gain)
- THD+szum przy +20 dBu (mic in): poniżej 0,005% @ 1 kHz
- THD+szum przy +20 dBu (line in): poniżej 0,005% @ 1 kHz
- THD+szum przy +20 dBu (tape in): poniżej 0,003% @ 1 kHz
- Szum EIN mic (20–20 kHz, źródło 150 Ω): poniżej -127,5 dBu
- Szum szyny (brak wejść): poniżej -93 dBu
- Szum szyny (36 wejść rutowanych): poniżej -78 dBu
- CMRR mic: 70 dB (min gain) / 75 dB (max gain)
- Tłumienie przesłuchu (short/long fader mute, mix assign, bus assign): powyżej 90 dB @ 1 kHz
- Maksymalny poziom wejściowy mic: powyżej +21 dBu (min gain)
- Maksymalny poziom wejściowy line: powyżej +30 dBu (min gain)
- Maksymalny poziom wyjściowy (mix, bus, aux, do 2 kΩ): powyżej +26 dBu
- Szerokość: 331,0 cm (130,5") — konfiguracja 7-bayowa (72 kanały bez DLC)
- Głębokość / wysokość: 106,5 x 99,9 cm
- Masa: 234 kg (515 lbs)
- Zasilanie: 2x ASP8120 Ultra (w zestawie)
