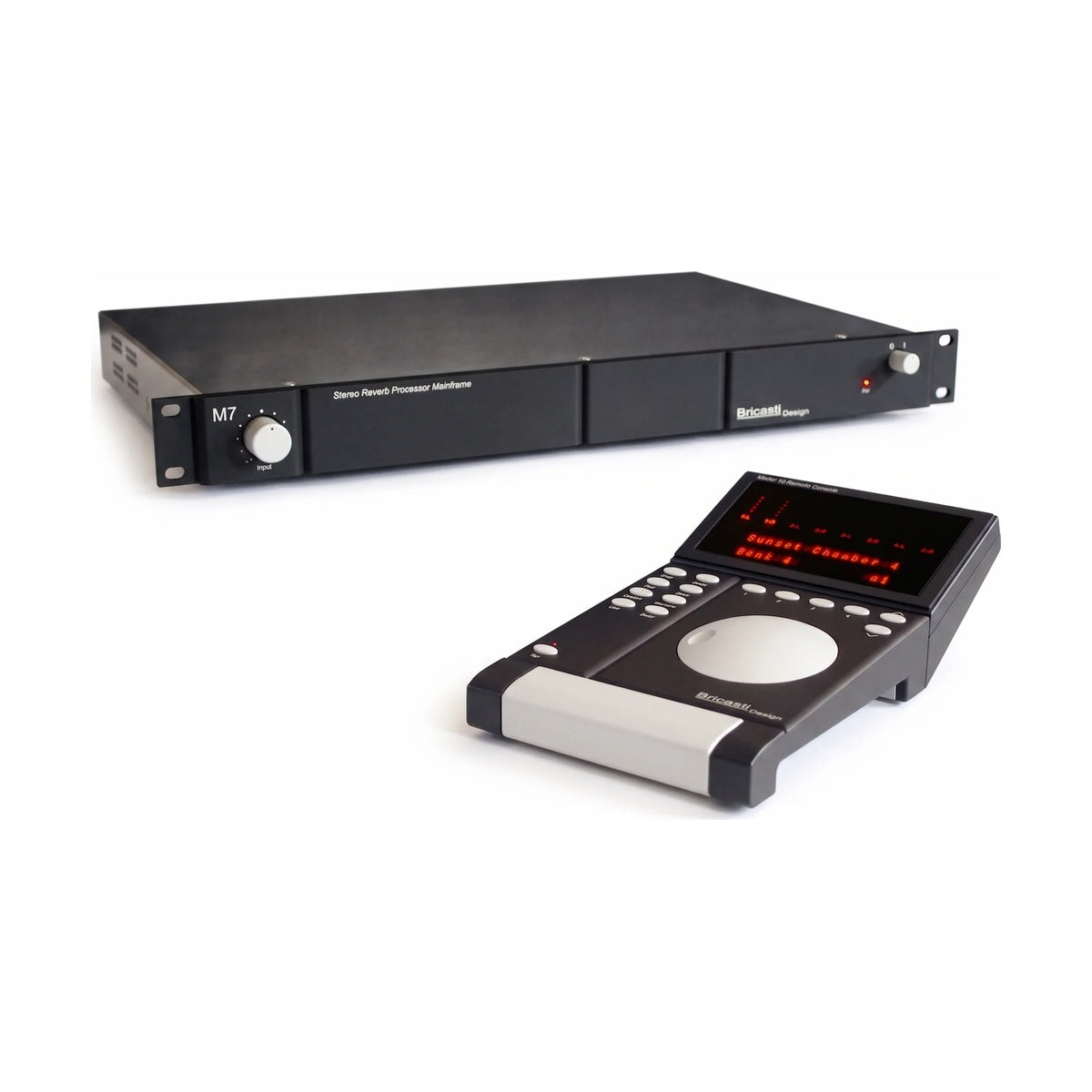

Bricasti Design M10 and 1 M7M Reverb Processor

Bricasti Design M10 and 1 M7M to zestaw złożony z procesora pogłosowego M7M oraz konsoli zdalnego sterowania M10 połączonych kablem szeregowym. M7M jest dokładnym odpowiednikiem procesora M7 z ograniczonym panelem przednim, przeznaczonym do pracy właśnie z M10.

Sterowanie z blatu, procesor w racku

Klasyczny problem z procesorem klasy masteringowej w racku: najlepsze miejsce dla elektroniki to nie jest najlepsze miejsce dla gałek. M7M oddaje sterowanie konsoli M10, którą stawiasz przy stanowisku odsłuchowym, a sam procesor wędruje tam, gdzie jest ciszej i chłodniej. Połączenie idzie kablem szeregowym RS422 na dziewięciu pinach, w standardzie o długości dziesięciu metrów, z możliwością rozciągnięcia do trzydziestu. Zasilanie konsoli płynie tym samym kablem, więc przy stanowisku nie pojawia się kolejny zasilacz.

Rozbudowa do ośmiu procesorów

Jedna konsola M10 obsługuje od jednego do ośmiu procesorów M7 lub M7M, spinanych szeregowo w pętli: podłączasz pierwszy, z niego wychodzisz do drugiego i tak dalej. Zestaw z jednym M7M jest więc punktem wyjścia, który rozbudowuje się bez wymiany sterowania. Sam procesor pracuje na sześciu dwurdzeniowych układach DSP Analog Devices, przyjmuje sygnał analogowy i cyfrowy AES 24 bit, sam synchronizuje się do częstotliwości próbkowania od 44,1 do 192 kHz i utrzymuje jitter poniżej dwudziestu pikosekund.

KLUCZOWE CECHY

• Zestaw: procesor pogłosowy M7M oraz konsola zdalna M10
• M7M jako odpowiednik M7 z ograniczonym panelem przednim
• Połączenie kablem szeregowym RS422 na dziewięciu pinach
• Zasilanie konsoli M10 przesyłane tym samym kablem
• Standardowa długość kabla 10 m, maksymalnie 30 m
• Obsługa od jednego do ośmiu procesorów jedną konsolą
• Łączenie procesorów w pętli szeregowej
• Sześć dwurdzeniowych układów DSP Analog Devices
• Zbalansowane wejścia i wyjścia analogowe na XLR
• Tor analogowy w pełni zbalansowany, sprzężony stałoprądowo
• Regulacja poziomu wejściowego w krokach co 2 dB

SPECYFIKACJA TECHNICZNA

• Wejście i wyjście cyfrowe: AES 24 bit, single wire do 192 kHz
• Synchronizacja: automatyczna do sygnału od 44,1 do 192 kHz
• Zakres dynamiki przetwornika A/C: powyżej 116 dB, ważony A
• Zakres dynamiki przetwornika C/A: powyżej 116 dB, ważony A
• THD+N: poniżej 0,001%
• Pasmo przenoszenia: 10 Hz do 20 kHz (±0,05 dB)
• Tłumienie sygnału współbieżnego: powyżej 60 dB do 1 kHz
• Maksymalny poziom wejściowy: +24 dBu
• Poziom dla 0 dBFS: +4 dBu
• Maksymalny poziom wyjściowy: +24 dBu
• Jitter: poniżej 20 pikosekund
