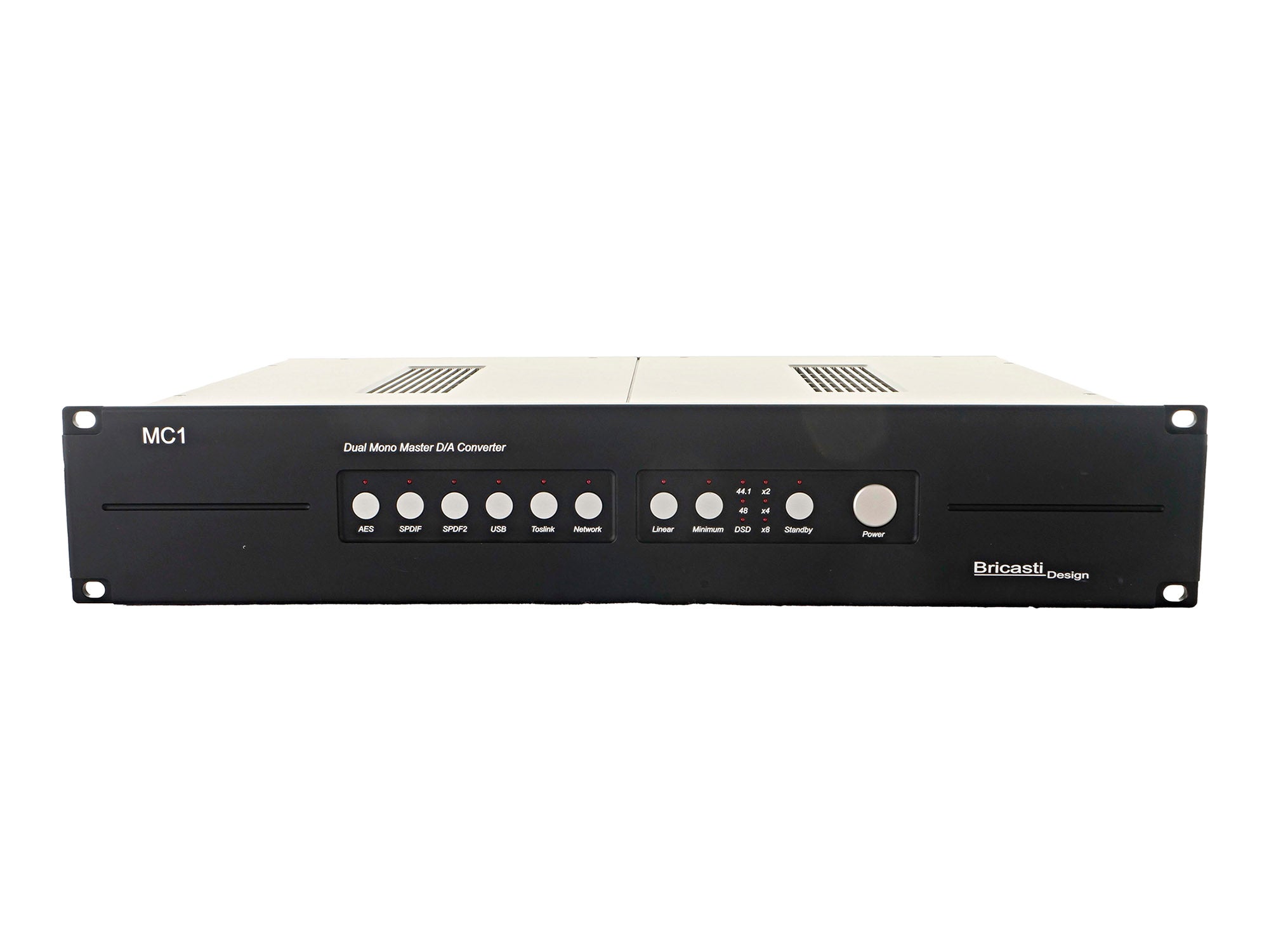

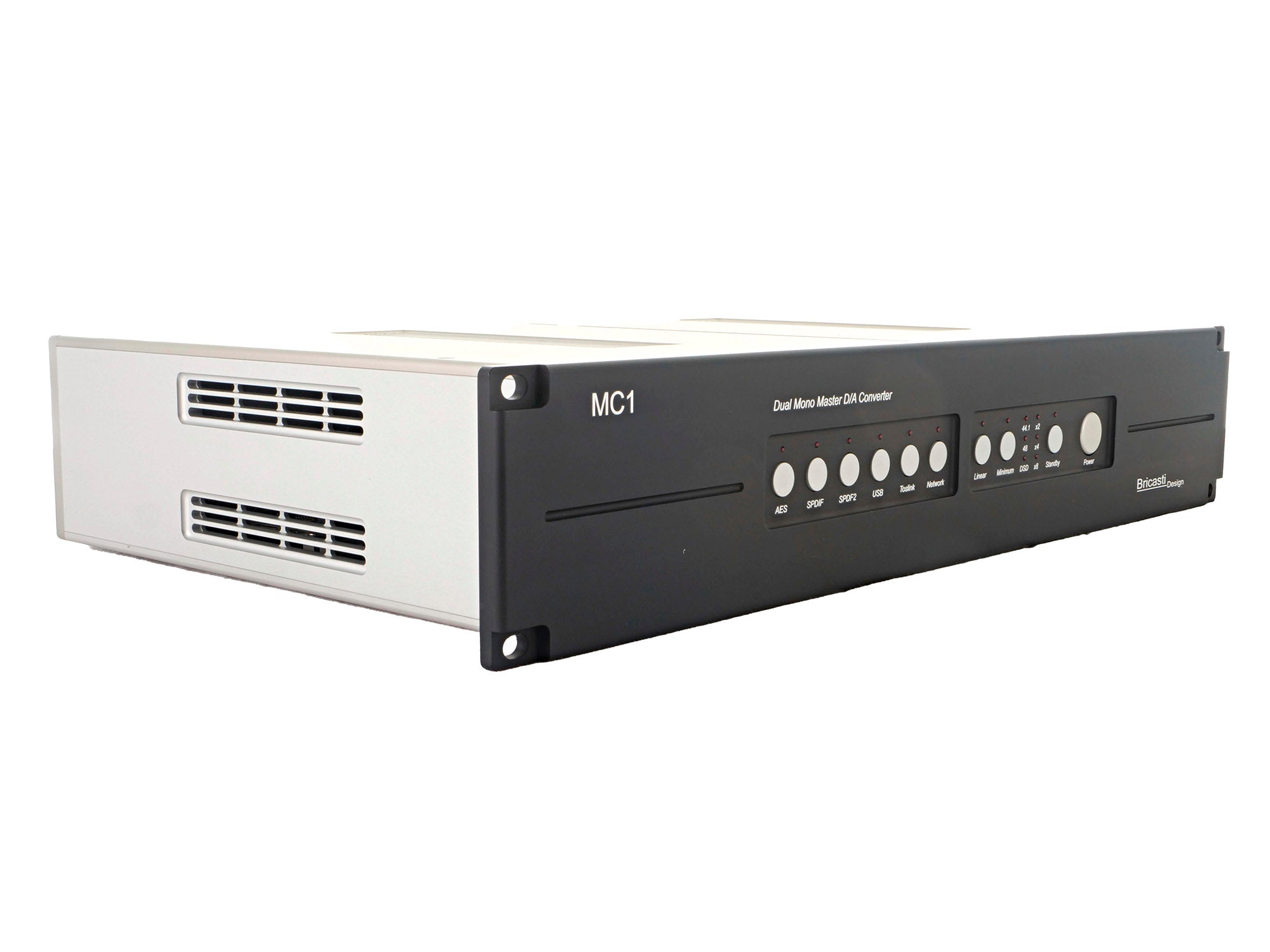

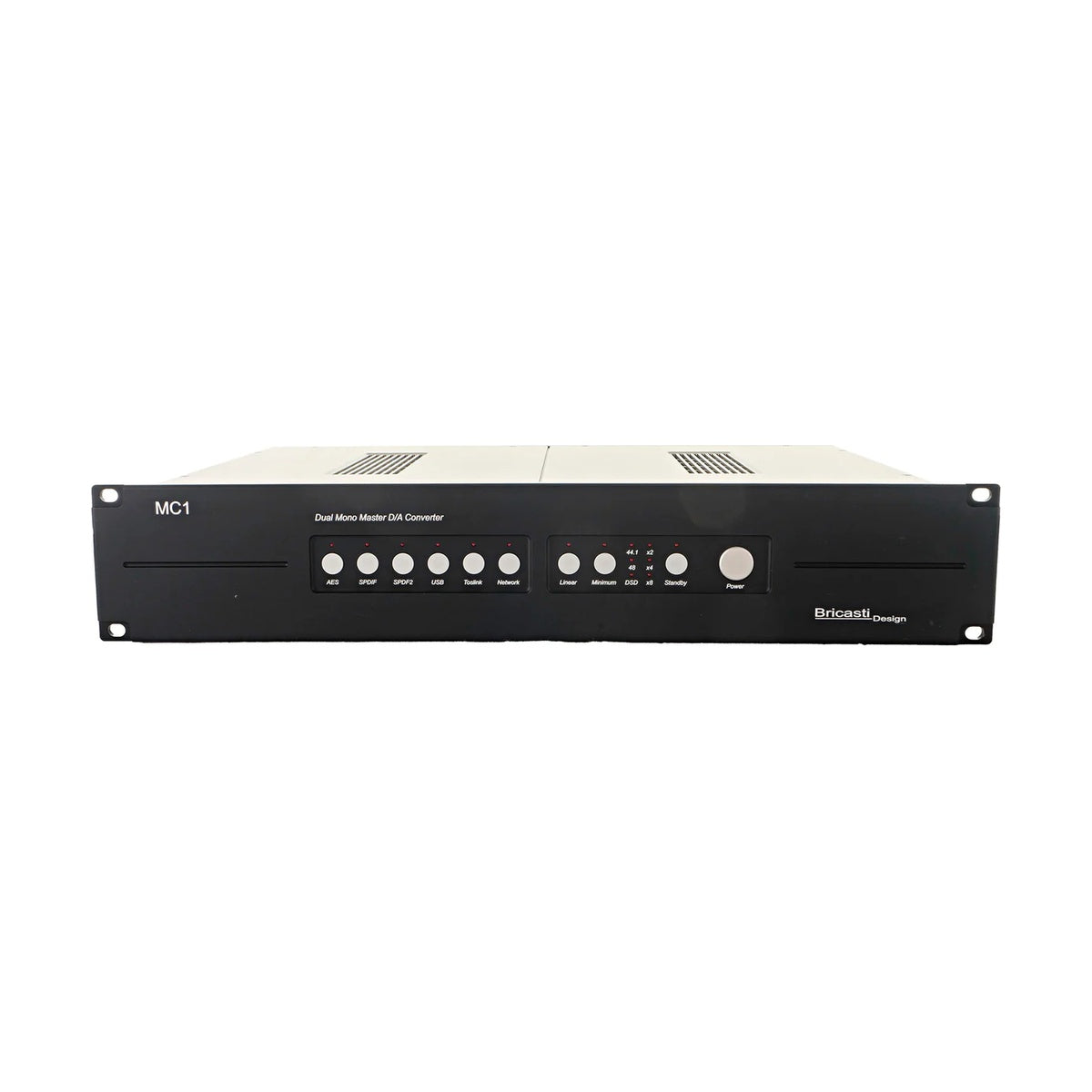

Bricasti Design MC1 Digital to Analog Converter

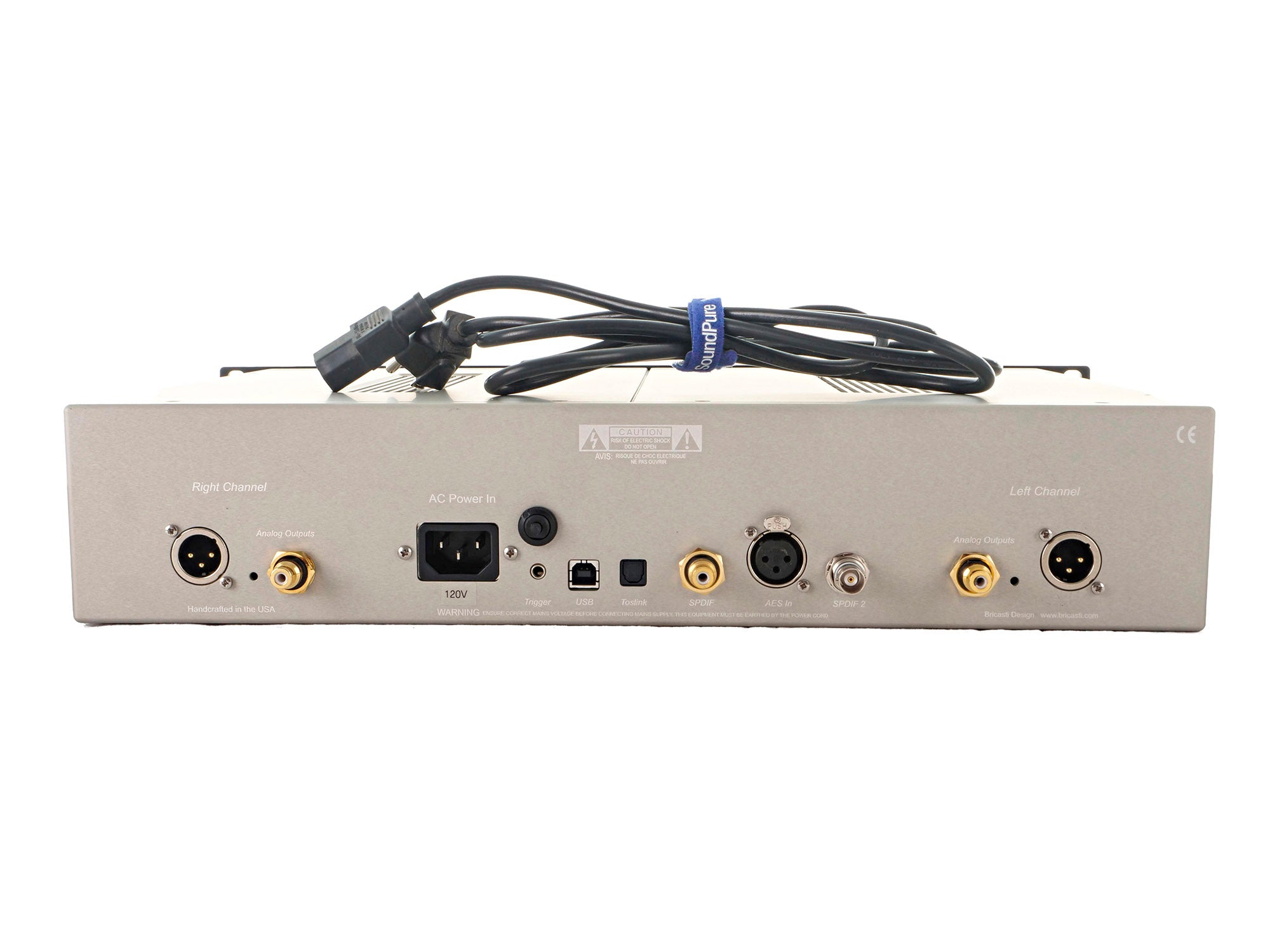

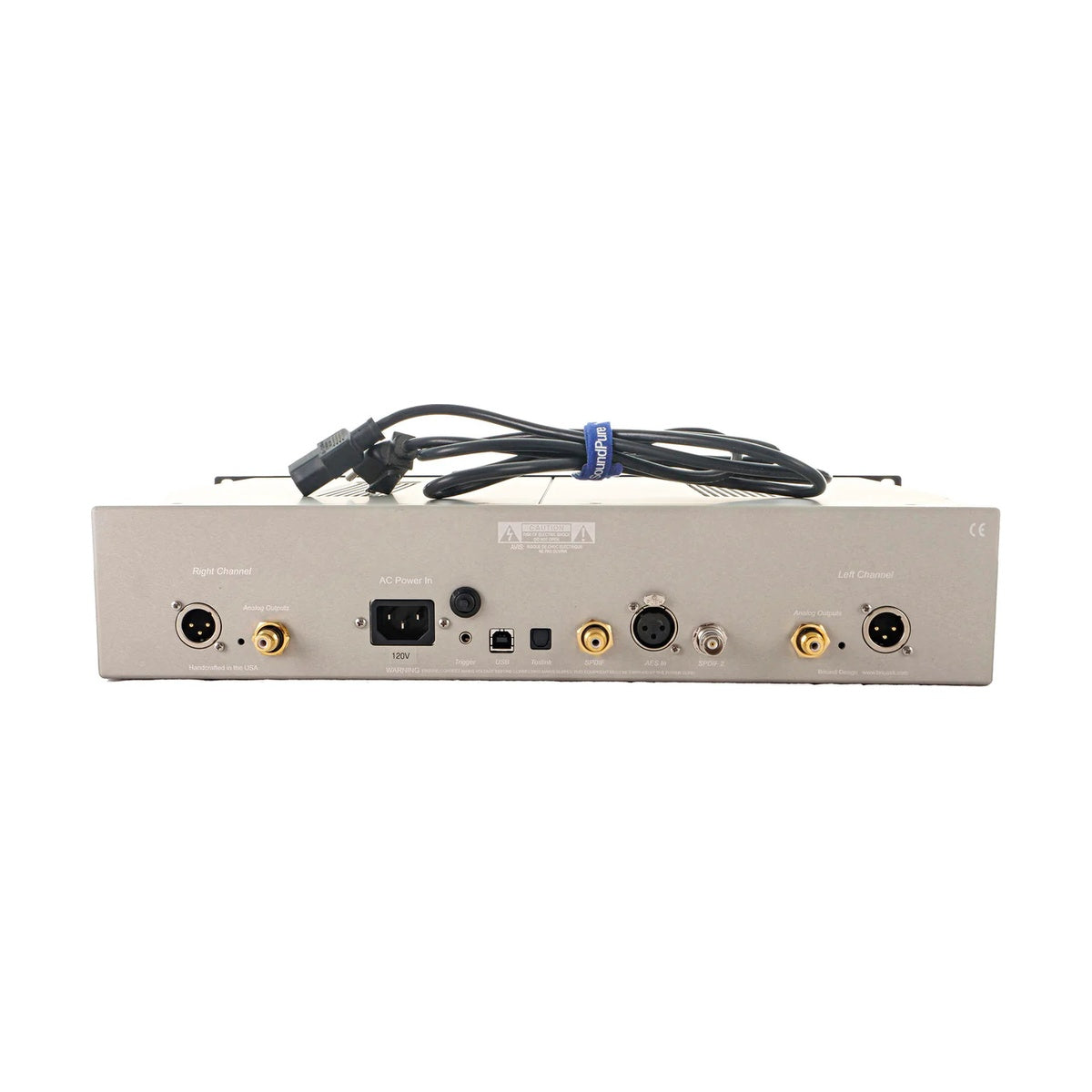

Bricasti Design MC1 to w pełni różnicowy, referencyjny przetwornik cyfrowo-analogowy stereo z 2 wejściami XLR, 2 wejściami AES, 1 wejściem SPDIF, 1 wejściem Toslink, 1 wejściem USB typu B, wejściem Trigger 1/8” TRS, 2 wyjściami analogowymi oraz możliwością montażu w racku.

MC1 został zaprojektowany do krytycznych zastosowań audio, aby odtwarzać przebiegi fal dźwiękowych z najwyższą precyzją, skrupulatnie zachowując integralność harmoniczną sygnału. Zapewnia to zachowanie oryginalnego charakteru instrumentów i wokali, zarejestrowanego podczas nagrywania.

MC1 posiada dwa całkowicie izolowane kanały, każdy z własnym dedykowanym liniowym zasilaczem, przetwornikiem C/A, zegarem DDS i obwodami analogowymi. Taka konstrukcja chroni sygnał przed analogowymi zakłóceniami międzykanałowymi. Konstrukcja z dwoma przetwornikami C/A optymalizuje zakres dynamiczny dla każdego kanału, wykorzystując stereofoniczny przetwornik C/A ADI 1955 w konfiguracji mono. W MC1 zastosowano również opatentowaną technologię filtrów Bricasti, aby uzyskać optymalne rezultaty w nowoczesnym referencyjnym przetworniku C/A.

Główne cechy Przetwornika Cyfrowo-Analogowego MC1

• Referencyjna konstrukcja Dual Mono
• Wyjątkowa przejrzystość i integralność harmoniczna
• Zoptymalizowany zakres dynamiczny
• Opatentowana technologia filtrów
• Szeroka łączność
• Audio wysokiej rozdzielczości
• Bardzo niskie drgania zegara (jitter)
• Wysokowydajne wyjście analogowe
• Wysokiej jakości wykonanie
• Ręcznie robiony w USA

Specyfikacja Przetwornika Cyfrowo-Analogowego MC1

Wejścia Cyfrowe

• XLR: AES/EBU 24-bit Single Wire, 44,1 kHz - 192 kHz, DSD64fs jako DoP
• RCA: SPDIF, 44,1 kHz - 192 kHz, DSD64fs jako DoP
• Optyczne (Toslink): 44,1 kHz - 96 kHz, DSD64fs jako DoP
• USB 2: 44,1 kHz - 384 kHz, DSD64fs, 128fs jako DoP
• RJ45: Ethernet (opcjonalnie), 44,1 kHz - 384 kHz, DSD64fs, 128fs jako DoP

Częstotliwości Próbkowania

• AES, SPDIF: 44,1 kHz - 192 kHz, DSD64fs jako DoP
• USB: 44,1 kHz - 384 kHz, DSD64fs, 128fs jako DoP
• Ethernet: 44,1 kHz - 384 kHz, DSD64fs, 128fs jako DoP
• Jitter: 8 ps przy 48 kHz / 6 ps przy 96 kHz

Zbalansowane Wyjścia Analogowe (XLR)

• Złącze: XLR zbalansowane (pin 2 gorący)
• Impedancja: 40 omów
• Maksymalny poziom wyjściowy: +22 dBm
• Minimalny poziom wyjściowy: +8 dBm
• Pasmo przenoszenia (@44,1 kHz): 10 Hz - 20 kHz +0 dB, -0,2 dB
• Zakres dynamiczny (ważony A): > 120 dB
• THD+N (@1 kHz): 0,0006% przy 0 dBFS / 0,0004% przy -30 dBFS
• Konwersja C/A: PCM 24-bit delta-sigma 8x oversampling

Niezbalansowane Wyjścia Analogowe (RCA)

• Złącze: RCA
• Impedancja: 40 omów
• Poziom wyjściowy: +8 dBm (2V RMS)
• Pasmo przenoszenia (@44,1 kHz): 10 Hz - 20 kHz -0,2 dB
• Zakres dynamiczny (ważony A): > 120 dB
• THD+N (@1 kHz): 0,0006% przy 0 dBFS / 0,0004% przy -30 dBFS
• Konwersja C/A: PCM 24-bit delta-sigma 8x oversampling

Specyfikacja Ogólna

• Wykończenie: Anodowane aluminium
• Wymiary: 431.8 mm x 304.8 mm x 114.3 mm
• Waga: 6.80 kg
• Waga wysyłkowa: 8.16 kg
• Napięcie zasilania: 100, 120, 220, 240 VAC, 50 Hz – 60 Hz (ustawienie fabryczne)
• Wejście Trigger: Złącze TRS dla zewnętrznego triggera 5V na pierścieniu
• Pobór mocy: 20 W
