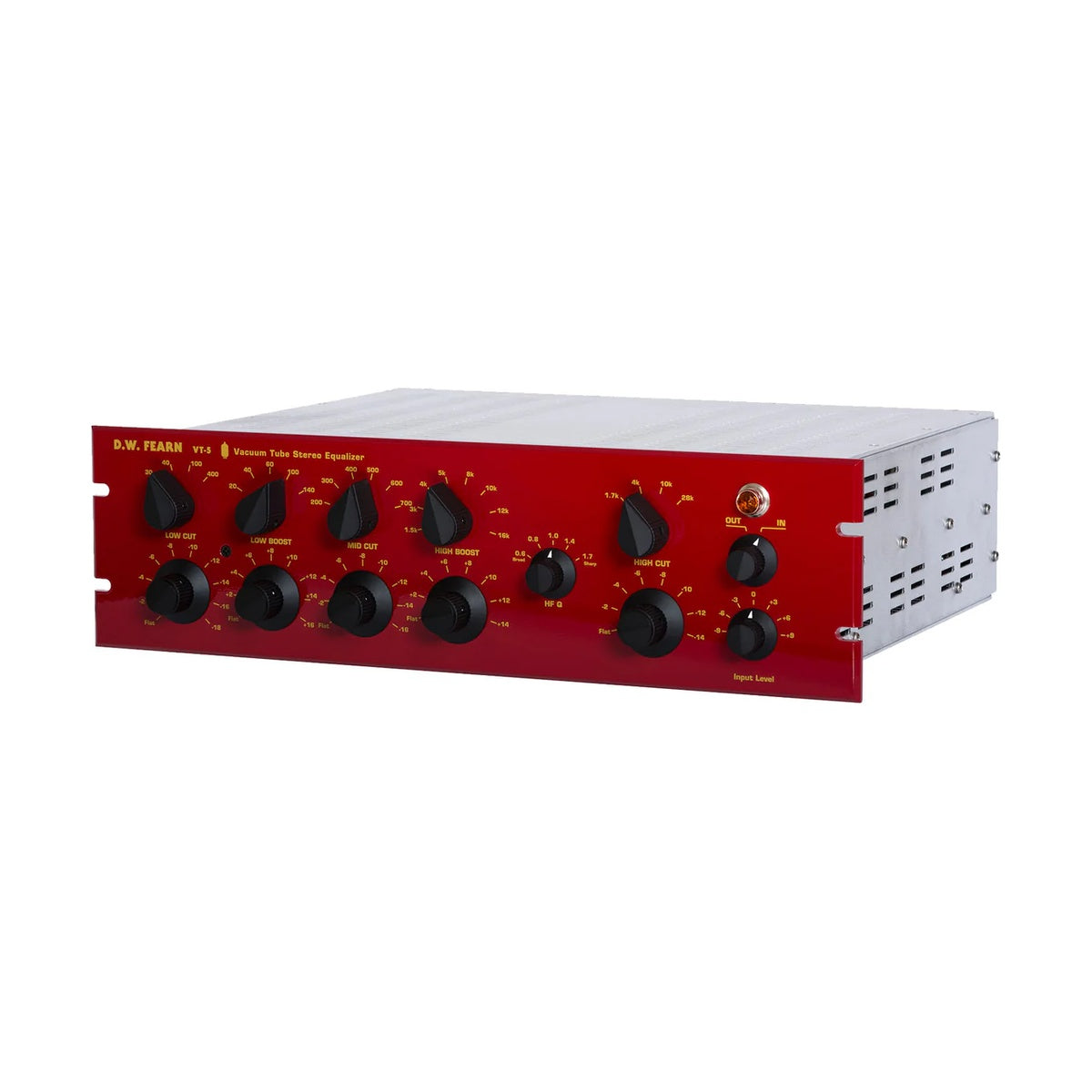

D.W. Fearn VT-5

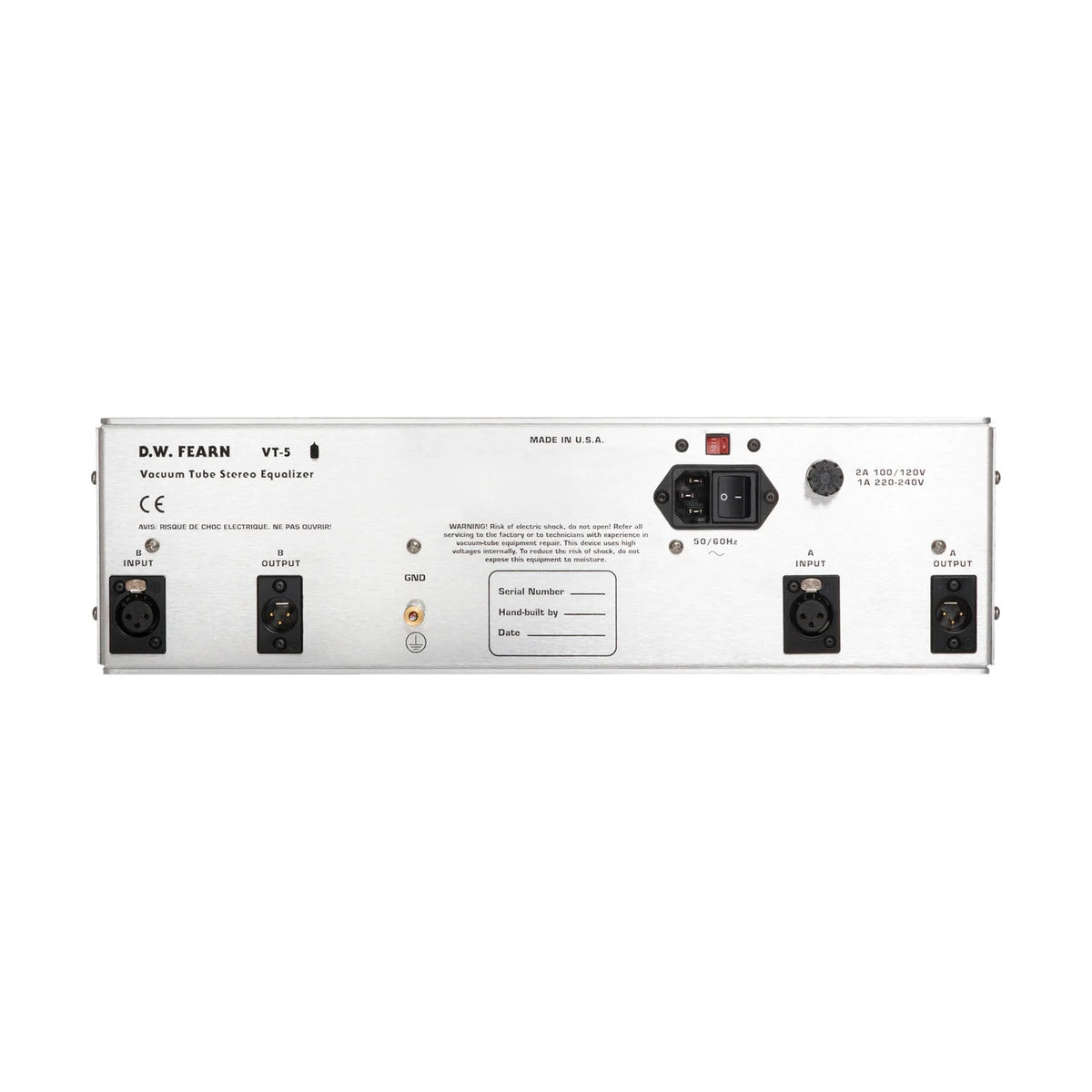

D.W. Fearn VT-5 to 2-kanałowy stereofonowy ekwalizator lampowy z 2 x wejściami XLR, 2 x wyjściami XLR, GND, do montażu w racku.

Ekspandowany ekwalizator VT-5 wykorzystuje pasywną LC-circuit z lampowymi stopniami triodowymi klasy A do wejścia i wyjścia. Konstrukcja lampowa jest w dużej mierze oparta na konstrukcjach serii mikrofonnym przedwzmacniaczy VT, co zapewnia, że ekwalizator ma prawie ten sam charakter dźwięku co przedwzmacniacze. Pasywna LC-schemat ekwalizacji pozostaje najlepszym sposobem na osiągnięcie wysokiej jakości kontroli tonu muzycznego. Sygnał wejściowy jest liniowy, zrównoważony transformatorem, podczas gdy aktywna sekcja wejścia lampy próżniowej posiada regulowane wzmocnienie do obsługi sygnałów wejściowych do -10 dBm. Transformator wejściowy jest wykonany na zamówienie zgodnie z naszymi specyfikacjami i jest tej samej modelu, co w mikrofonnym przedwzmacniaczu VT-1 i VT-2.

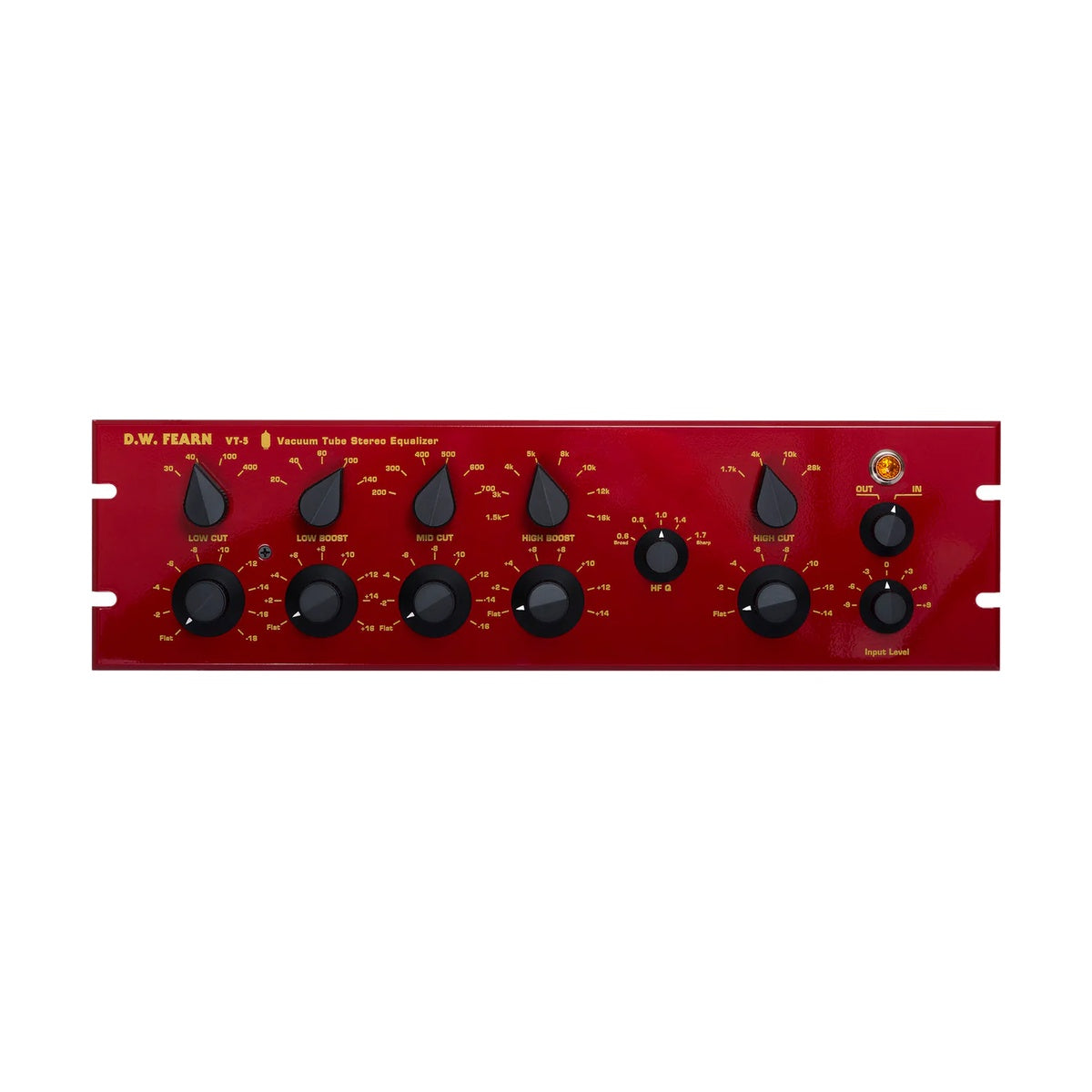

Wszystkie elementy sterujące są krokowe dla dokładnej powtarzalności i spójnego dopasowania między jednostkami, co czyni go idealnym do masteringu lub jako procesor szyny miksu. Ekwalizator jest wykonany z grubego aluminium z przednią płytą 3RU (5,25 cala) grubości 1/4 cala, malowaną na czerwono zgodnie z podpisem D.W. Fearn. Wzorniczo i funkcjonalnie odpowiada serii mikrofonnym przedwzmacniaczy VT.

VT-5 Główne cechy

• Pasmo przenoszenia: +/- 0.2 dB 20 Hz do 20 kHz
• THD: mniej niż 0.06%
• Stosunek sygnału do szumu: lepszy niż 80 dB
• Wszystkie elementy sterujące są niezależne i mogą być używane w dowolnej kombinacji
• Filtr niskich częstotliwości przy 30, 40, 100 lub 400 Hz, 0 do -18 dB w krokach 2 dB
• Wzmocnienie niskich częstotliwości przy 20, 40, 60 lub 140 Hz, 0 do 16 dB w krokach 2 dB
• Ścinanie średnich częstotliwości przy 200, 300, 400, 500, 600 lub 700 Hz, 0 do -16 dB w krokach 2 dB
• Wzmocnienie wysokich częstotliwości przy 1.5, 3, 4, 5, 8, 10, 12 lub 16 kHz, 0 do 12 dB w krokach 2 dB
• Wysoka szerokość pasma Q wynosząca 0.6, 0.8, 1.0, 1.4 lub 1.7
• Ścinanie wysokich częstotliwości przy 1.5, 3.5, 8 lub 28 kHz, 0 do -14 dB w krokach 2 dB
• Wzmocnienie regulowane od -9 do +9 dB, odniesione do +4 dBm, w krokach 3 dB
• UWAGA: Częstotliwość podawana jest w cyklach na sekundę (cps) lub kilocyklach na sekundę (kc). Te jednostki odpowiadają Hz i kHz odpowiednio. Pomiary wykonane przy wejściu -50 dBm i wzmocnieniu 50 dB w paśmie od 22 cps do 22 kc.

VT-5 Specyfikacje

• Wejście: 600 ohm
• Impedancja obciążenia wejścia: 40k ohm
• Minimalny poziom wejścia: -20 dBm nominalny
• Maksymalny poziom wejścia @ 20 cps: +25 dB 0 dB
• Wzmocnienie: ± 0.5 dB 20 cps do 20 kc -3 dB @ 0.5 cps & 80 kc
• Pasmo przenoszenia: <0.10% 20 cps do 20 kc
• Zniekształcenie intermodulacyjne SMPTE: <0.80%
• Stosunek sygnału do szumu: 82 dB minimum, low-Z, zrównoważony transformatorem
• Wyjście: +22 dBm nieobciążony
• Maksymalny poziom wyjścia: 120 lub 220 VAC 50/60Hz, 85 W
• Wymiary: 19” (48.26 cm) W, 5.25” (13.34 cm) H, 9” (22.86 cm) D
• Waga: 20 lbs (9.1 kg)
