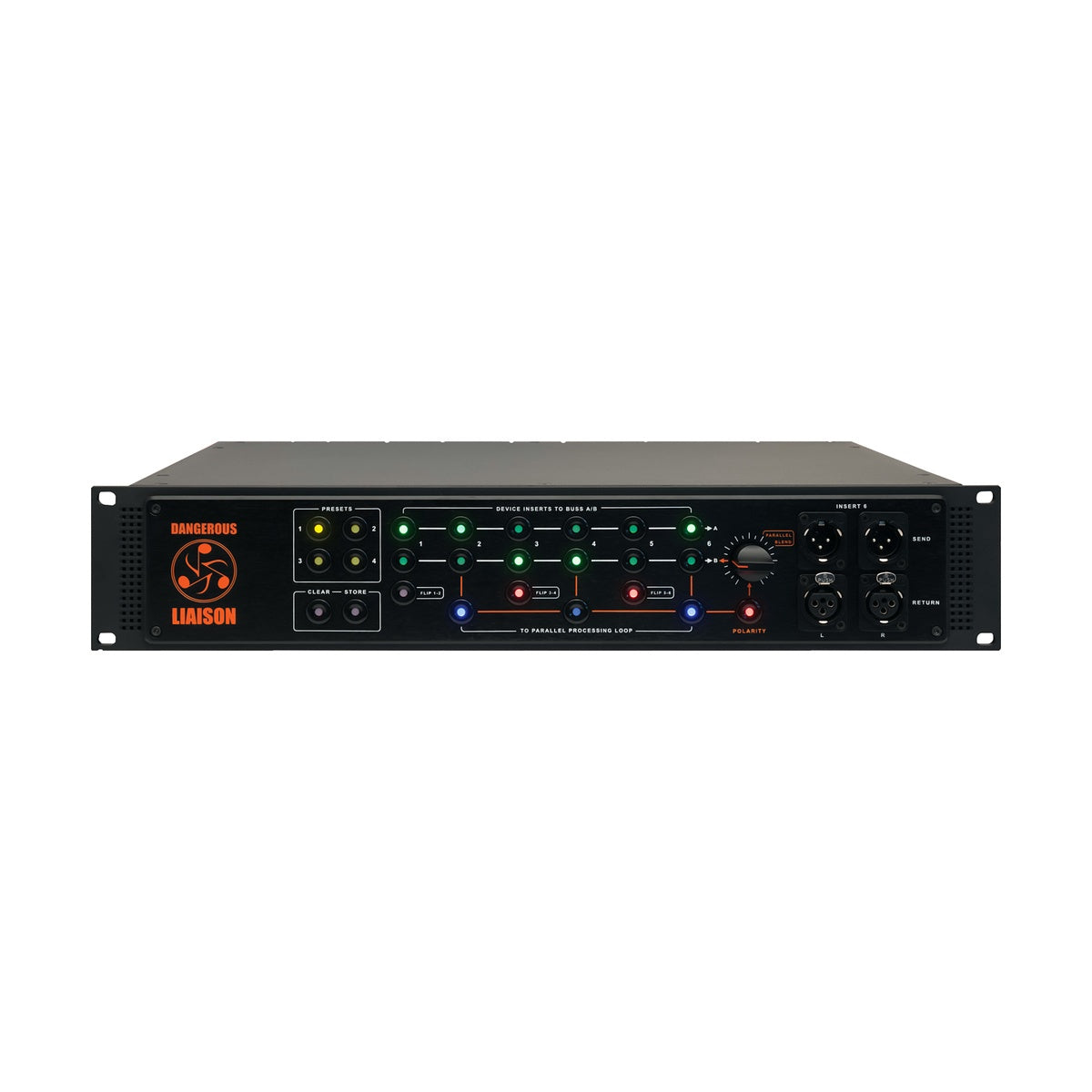

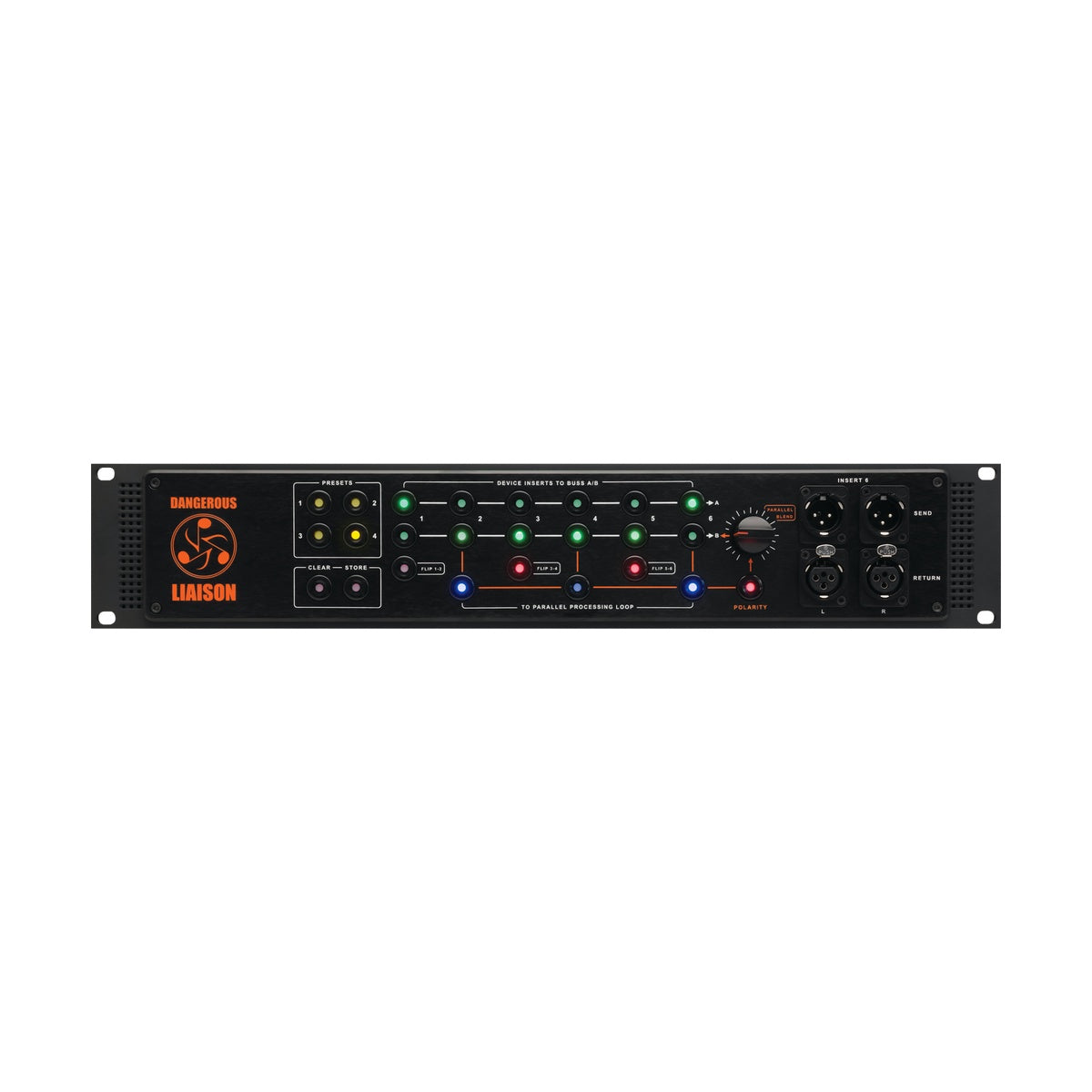

Dangerous Music LIAISON

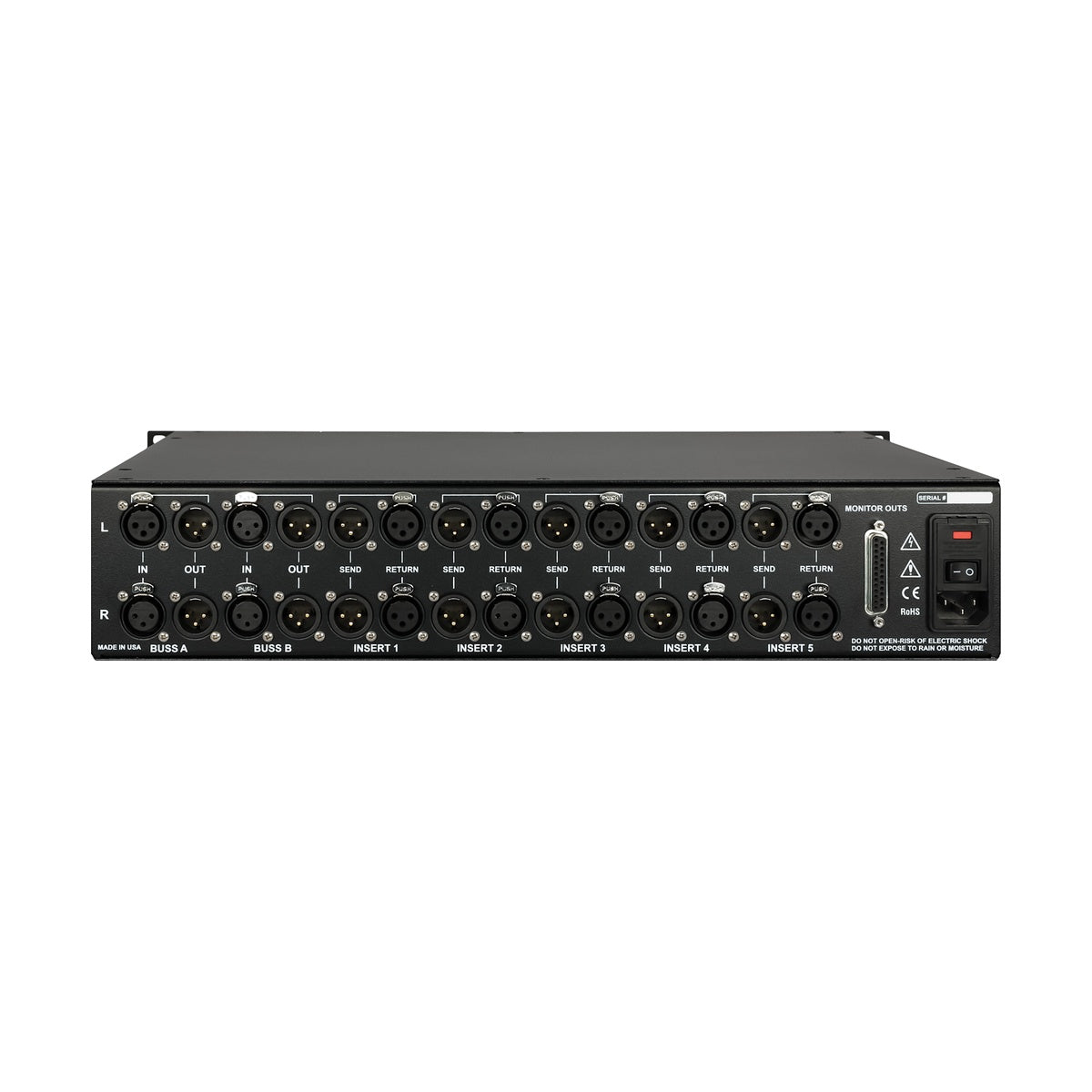

LIAISON zastępuje tradycyjny patchbay w sytuacjach, w których trzeba szybko włączać, wyłączać i przestawiać kolejność analogowych procesorów bez fizycznego przełączania kabli. Urządzenie mieści się w obudowie 2U, korzysta wyłącznie ze złączy XLR na wejściach i wyjściach sześciu pętli insertowych oraz złącza DB25 do jednoczesnego monitorowania obu magistrali przed i po przetwarzaniu.

Błyskawiczne porównania A/B bez przełączania kabli

Sekcja przełączania działa w oparciu o przekaźniki dające prawdziwe obejście sprzętowe (true hardwire bypass) — wyłączony procesor zostaje fizycznie usunięty z toru sygnałowego, także w przypadku urządzeń bez własnego obejścia. Dzięki temu porównania dwóch wersji łańcucha przetwarzania odbywają się bez przerwy w sygnale, co eliminuje problem pamięci krótkotrwałej przy ocenie subtelnych różnic brzmieniowych. Przełączniki Flip odwracają kolejność sparowanych insertów (1&2, 3&4, 5&6) jednym naciśnięciem, pozwalając natychmiast sprawdzić, czy kompresor powinien działać przed korektorem, czy po nim.

Elastyczne budowanie i modyfikowanie łańcucha przetwarzania

Dwie niezależne magistrale A i B obsługują osobne łańcuchy sprzętu jednocześnie, a w razie potrzeby można je połączyć szeregowo w jeden dłuższy tor. Magistrala B dysponuje dodatkowo pętlą przetwarzania równoległego z odwróceniem polaryzacji, co umożliwia mieszanie sygnału przetworzonego z oryginałem bez opóźnień typowych dla konsol z patchbayem. Cztery wyjścia monitorowe wyprowadzone przez złącze DB25 pozwalają podłączyć kontroler monitorowania i nasłuchiwać sygnału przed lub po insertach na dowolnej z magistrali. Cztery sloty pamięci zapisują kompletne konfiguracje routingu do natychmiastowego przywołania, a integracja z Dangerous MASTER lub drugą jednostką LIAISON pozwala rozbudować system o kolejne insert loopy bez utraty przejrzystości sygnału.

KLUCZOWE CECHY

• Sześć stereofonicznych pętli insertowych z prawdziwym obejściem sprzętowym
• Przełączniki Flip odwracające kolejność par insertów 1&2, 3&4, 5&6
• Dwie niezależne magistrale stereo A i B, możliwe do połączenia szeregowo
• Pętla przetwarzania równoległego na magistrali B z odwróceniem polaryzacji
• Cztery wyjścia monitorowe (pre/post obu magistrali) przez złącze DB25
• Cztery sloty pamięci do zapisu i przywoływania konfiguracji
• 100% pasywny system przełączania przekaźnikowego w sekcji głównej
• Symetryczne złącza XLR na wszystkich sześciu insertach
• Integracja z Dangerous MASTER lub drugą jednostką LIAISON
• Zasilanie przełączalne 120/240VAC
• Obudowa rack 2U

SPECYFIKACJA TECHNICZNA

• Pasmo przenoszenia (sekcja pasywna): +0/-0,1dB od 10Hz do 100kHz
• Pasmo przenoszenia (sekcja aktywna): +0/-0,1dB od 10Hz do 100kHz
• Maksymalny poziom sygnału: powyżej +28dBu
• Szum tła: poniżej -94,5dBu (pasmo 22Hz-22kHz)
• THD+N: poniżej 0,002%
• IMD: poniżej 0,003%
• Tłumienie przesłuchu (sekcja pasywna): powyżej 124dB
• Tłumienie przesłuchu (sekcja aktywna): powyżej 113dB
• Impedancja wejściowa: 20kΩ
• Impedancja wyjściowa: 20Ω
• Wymiary: 1,75 x 19 x 12" (4,45 x 48,3 x 30,5 cm)
• Waga: 12,5 lbs (5,67 kg)
