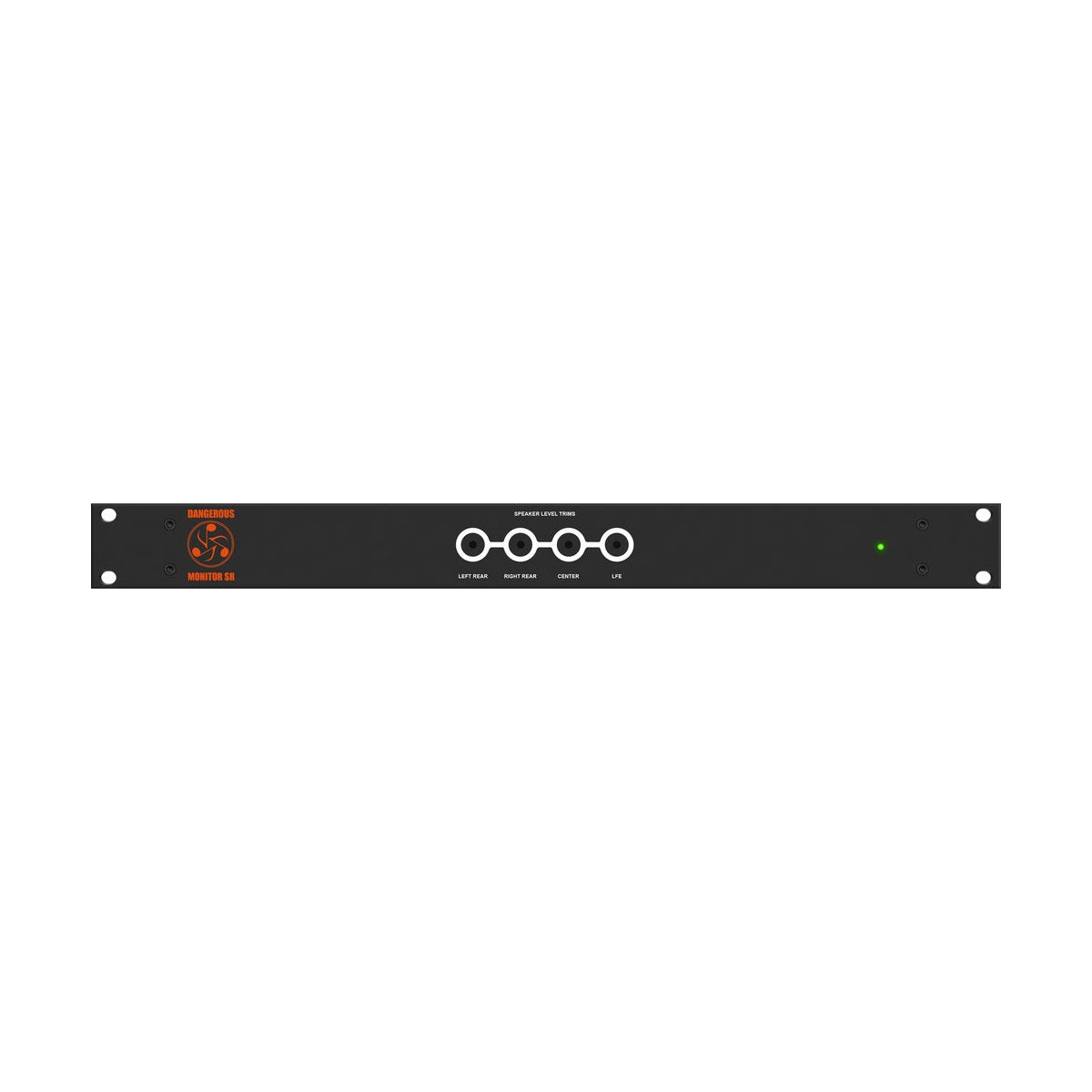

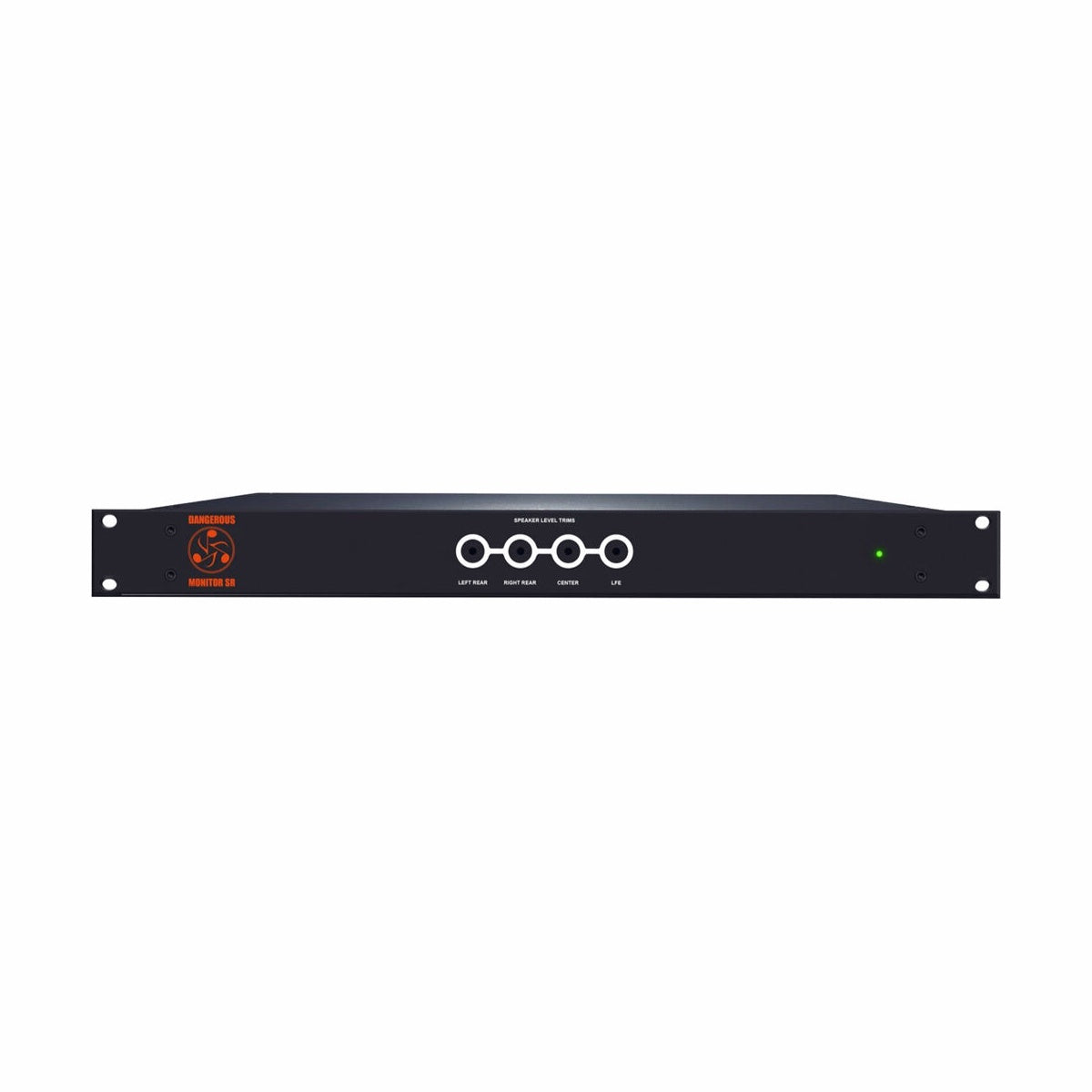

Dangerous Music MONITOR SR

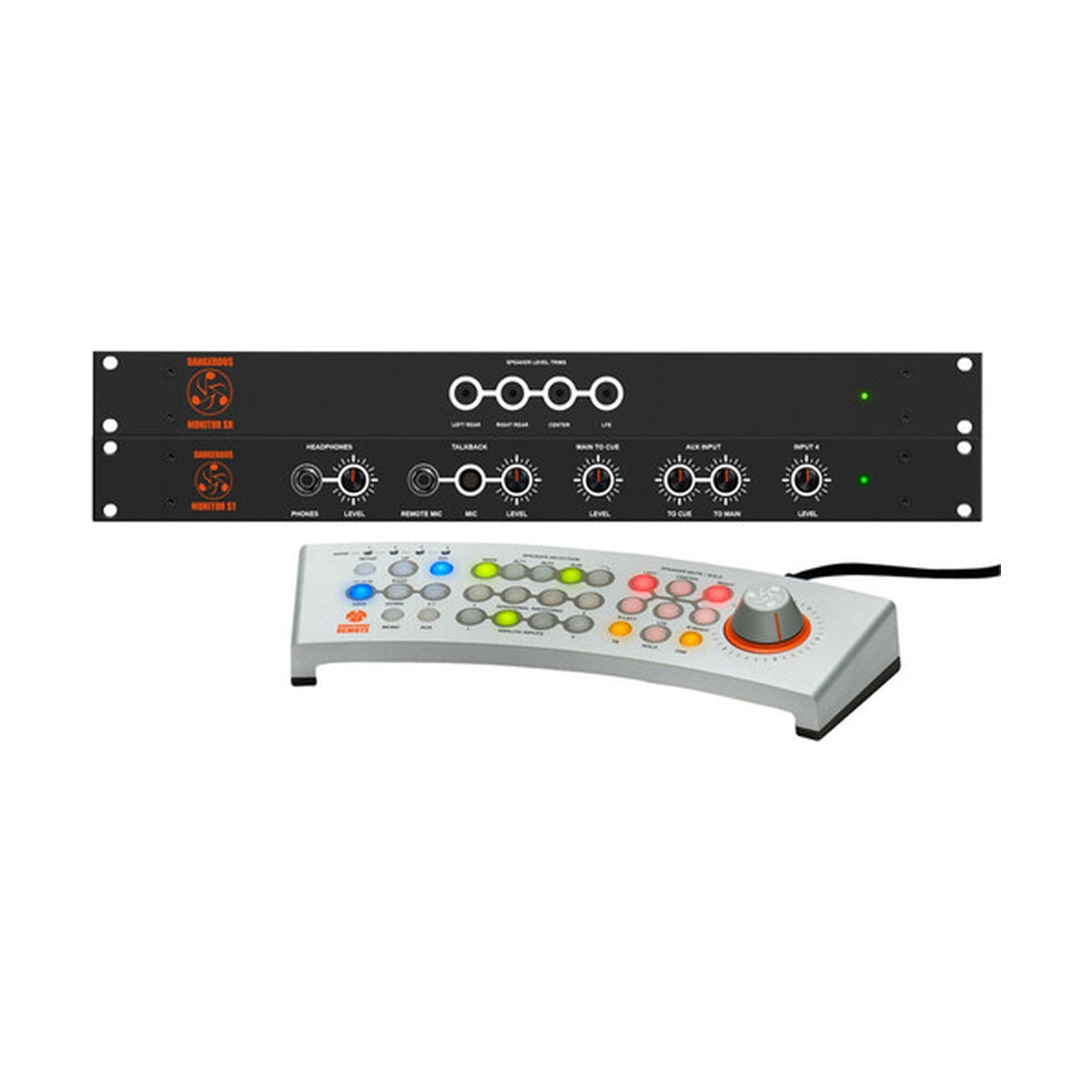

MONITOR-SR to jednostka 1U, która nie działa samodzielnie — wymaga podstawowej jednostki MONITOR-ST jako rdzenia systemu i rozszerza jej przełączanie wejść oraz wyjść głośnikowych o dodatkowe kanały. Komunikacja między jednostkami odbywa się przez dwa dołączone kable wstążkowe na złączach D-sub, a całym systemem nadal steruje się tym samym pilotem MONITOR-ST podłączonym pojedynczym kablem Cat-5.

Rozbudowa do surroundu bez przepinania kabli

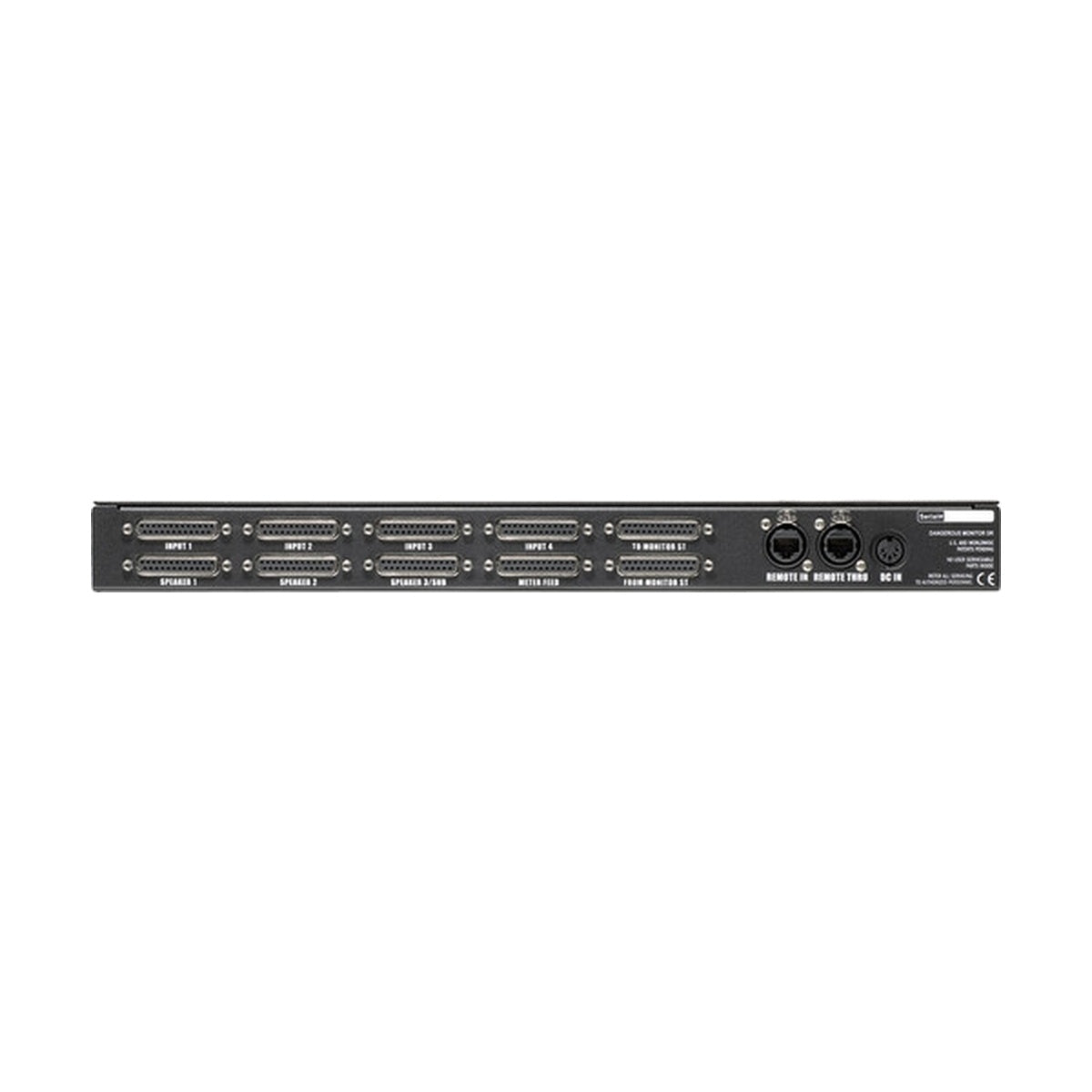

Ścieżka rozbudowy jest pomyślana tak, by nic nie stawało się przestarzałe: zaczynasz od stereo na samym ST, a gdy projekt tego wymaga, dodajesz SR i od razu masz pełny 5.1. Cztery wejścia analogowe trafiają na złącza D-sub 25-pin, podobnie jak trzy zestawy wyjść głośnikowych — pierwsze dwa (Main i Alt 1) obsługują komplet 5.1, trzeci (Alt 2) jest ograniczony do pary stereo z przodu, bez wbudowanego downmixu. Dedykowane wyjście subwooferowe z własnym filtrem zwrotnicowym domyka układ, a każda kolejna jednostka SR w systemie pozwala skalować monitorowanie w górę, do 7.1, 10.2 czy konfiguracji obiektowych, bez dokładania osobnego okablowania sterującego.

Kalibracja i dopasowanie poziomów kanałów

Programowalne offsety poziomu pozwalają dokładnie zbalansować kanały surround, centralny i LFE względem głównej pary stereo, a dokładność śledzenia wzmocnienia lepsza niż 0,05dB na sześciu kanałach ma bezpośrednie przełożenie na stabilność obrazu stereofonicznego przy pracy w surroundzie. Sygnał LFE jest automatycznie kierowany zarówno na wyjście LFE, jak i na wyjścia subwooferowe w momencie wybrania źródła surround, więc nie trzeba ręcznie przepinać sub przy przełączaniu między stereo a 5.1. Dedykowane, buforowane wyjście zasila zewnętrzny układ mierników wielokanałowych bez dodatkowego patchowania, a wbudowany wzmacniacz słuchawkowy oraz funkcje talkback, solo, dim, mute i mono z pilota ST działają identycznie jak w konfiguracji stereo.

KLUCZOWE CECHY

• Moduł rozszerzający system MONITOR-ST do pełnego monitorowania surround
• Cztery dodatkowe wejścia analogowe na złączach D-sub 25-pin
• Trzy zestawy wyjść głośnikowych (dwa pełne 5.1, trzeci ograniczony do stereo Alt 2)
• Dedykowane wyjście subwooferowe z filtrem zwrotnicowym
• Automatyczne kierowanie LFE na wyjście LFE i subwoofery przy źródle surround
• Programowalne offsety poziomu do kalibracji kanałów surround, centralnego i LFE
• Dedykowane, buforowane wyjście do zewnętrznego układu mierników wielokanałowych
• Sterowanie tym samym pilotem MONITOR-ST przez kabel Cat-5
• Możliwość łączenia wielu jednostek SR do formatów 7.1, 10.2 i ATMOS
• Wbudowany wzmacniacz słuchawkowy 20W
• Obudowa rack 1U, wykonanie ręczne w USA

SPECYFIKACJA TECHNICZNA

• Dokładność śledzenia wzmocnienia: lepsza niż 0,05dB dla 6 kanałów
• THD+N: 0,002%
• IMD: 0,003%
• Pasmo przenoszenia: 1Hz-100kHz, -0,1dB
• Tłumienie przesłuchu: powyżej 95dB
• Nominalny poziom wejściowy: +4dBu lub -10dBV
• Zwrotnica subwoofera: -3dB @ 57Hz, 18dB/oktawę, zmodyfikowany filtr Butterwortha/Czebyszewa
• Headroom do wyjść głównych: +25dBu
• Wzmacniacz słuchawkowy: THD+N 0,002%
