Empirical Labs EL/Rx-H DocDerr

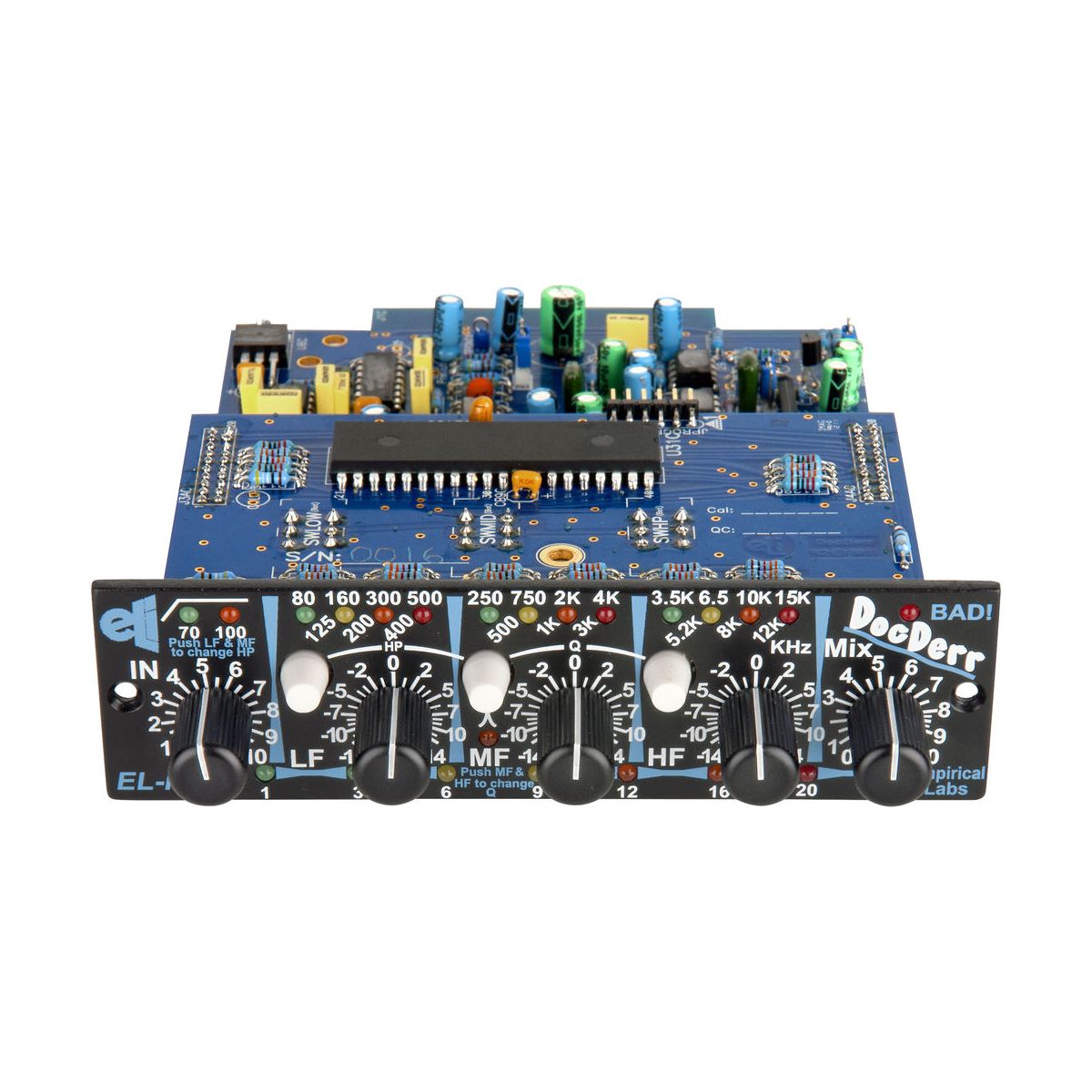

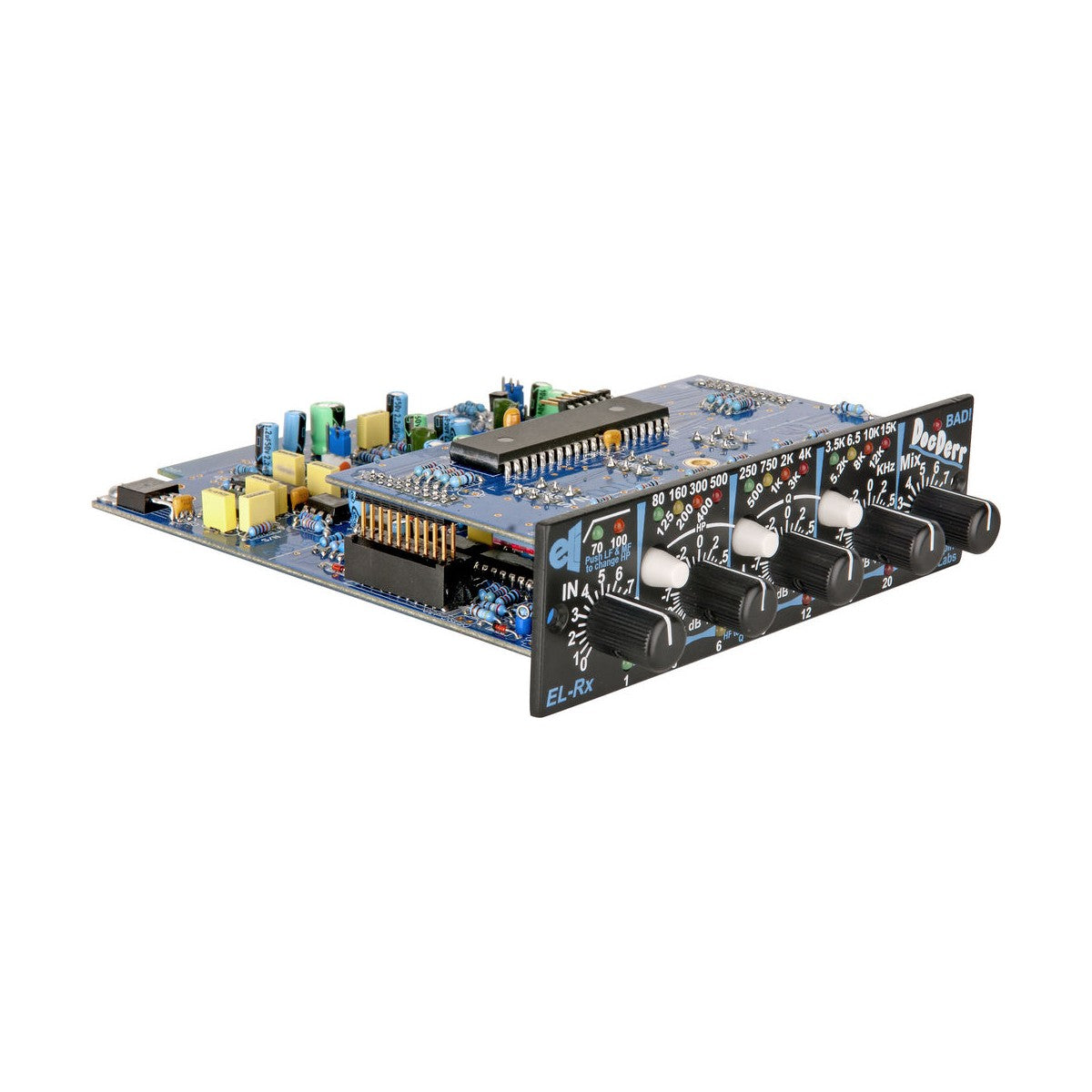

DocDerr to pierwszy kompresor Empirical Labs w formacie API 500 — sześć sekcji cyfrowo sterowanej elektroniki analogowej upakowanych w jeden moduł, po ponad dwóch latach rozwoju. Niskoszumny przedwzmacniacz obsługuje sygnał liniowy albo instrumentalny, korektor oferuje filtr górnoprzepustowy i trzy pasma parametryczne, a sekcja dynamiki łączy kompresję w stylu Empirical Labs z obwodem imitującym nasycenie taśmy analogowej.

Kompletny channel strip w jednym slocie 500 series

Zamiast budować łańcuch z osobnego preampu, korektora i kompresora zajmujących trzy sloty w racku lunchbox, DocDerr mieści to wszystko w jednym module. Wewnętrzna zworka zamienia go w przedwzmacniacz instrumentalny z 16dB dodatkowego wzmocnienia, idealny do gitary akustycznej, basu czy syntezatorów podłączanych bezpośrednio. Trzy pasma parametryczne — LF (80-500Hz), MF (250Hz-4kHz) i HF (3,5-15kHz) — dają płynną regulację ±14dB, a naciśnięcie dwóch dolnych przycisków jednocześnie zawęża dobroć Q pasma środkowego, ułatwiając wycelowanie w problematyczny fragment pasma na wokalu czy gitarze.

Kompresja równoległa jako główny sposób sterowania dynamiką

DocDerr celowo nie ma osobnych gałek threshold, ratio czy attack — kompresor ma stałe, wewnętrznie ustawione czasy (atak ok. 1ms, release 0,2s) i pracuje jako złożony generator obwiedni, który przy mocniejszej redukcji wzmocnienia zaczyna muzycznie nasycać sygnał zamiast go po prostu ściskać. Głównym narzędziem sterowania jest pokrętło Mix, mieszające czysty, skorygowany sygnał z wersją skompresowaną i nasyconą — na bliskich mikrofonach perkusji sprawdza się redukcja rzędu 6-9dB przy mieszance 50-60%, na mikrofonach pokojowych wyżej, żeby wydobyć charakter pomieszczenia. Taki układ eliminuje typowe błądzenie po parametrach kompresora i sprowadza decyzję do jednego pytania: ile tego efektu słychać w miksie. Moduł jest linkowalny do pracy w stereo, a w racku EL500 połączenie włącza się jednym przyciskiem.

KLUCZOWE CECHY

• Sześć sekcji cyfrowo sterowanej elektroniki analogowej w formacie API 500, orientacja pozioma
• Niskoszumny przedwzmacniacz liniowy/instrumentalny z 16dB dodatkowego wzmocnienia (zworka wewnętrzna)
• Czteropasmowy korektor: filtr górnoprzepustowy dwupozycyjny plus trzy pasma parametryczne
• Zawężalna dobroć Q pasma środkowego (jednoczesne wciśnięcie dolnych przycisków)
• Kompresor o stałych, wewnętrznych czasach z muzycznym nasycaniem przy mocnej redukcji
• Obwód nasycenia taśmowego zmiękczający głośną górę pasma (filtracja + klipping germanowy)
• Pokrętło Mix do kompresji równoległej
• Metrowanie redukcji wzmocnienia na panelu przednim
• Linkowanie stereo, jednoprzyciskowe w racku EL500
• Wyjście przełączalne: single-ended lub różnicowe (+6dB)

SPECYFIKACJA TECHNICZNA

• Pasmo przenoszenia sekcji EQ: 3Hz-180kHz (punkty -3dB)
• Zakres dynamiki: 120dB (od maksimum przy 0,5% THD do minimum wyjścia)
• Szum tła przy Mix na 0: typowo -91dBu
• Zniekształcenia przy 1kHz: od 0,0006% do 10% zależnie od trybu i ustawień
• Maksymalny poziom wejściowy przed twardym przesterowaniem: +22dBm (tryb Line In)
• Maksymalny poziom wyjściowy (Mix na 0): +28,5dBm
• Stałe czasowe kompresora: atak ok. 1ms, release stały 0,2s
• Impedancja wejściowa: 120kΩ (tryb Instrument), 20kΩ (tryb Line, symetryczny)
• Impedancja wyjściowa: poniżej 75Ω
