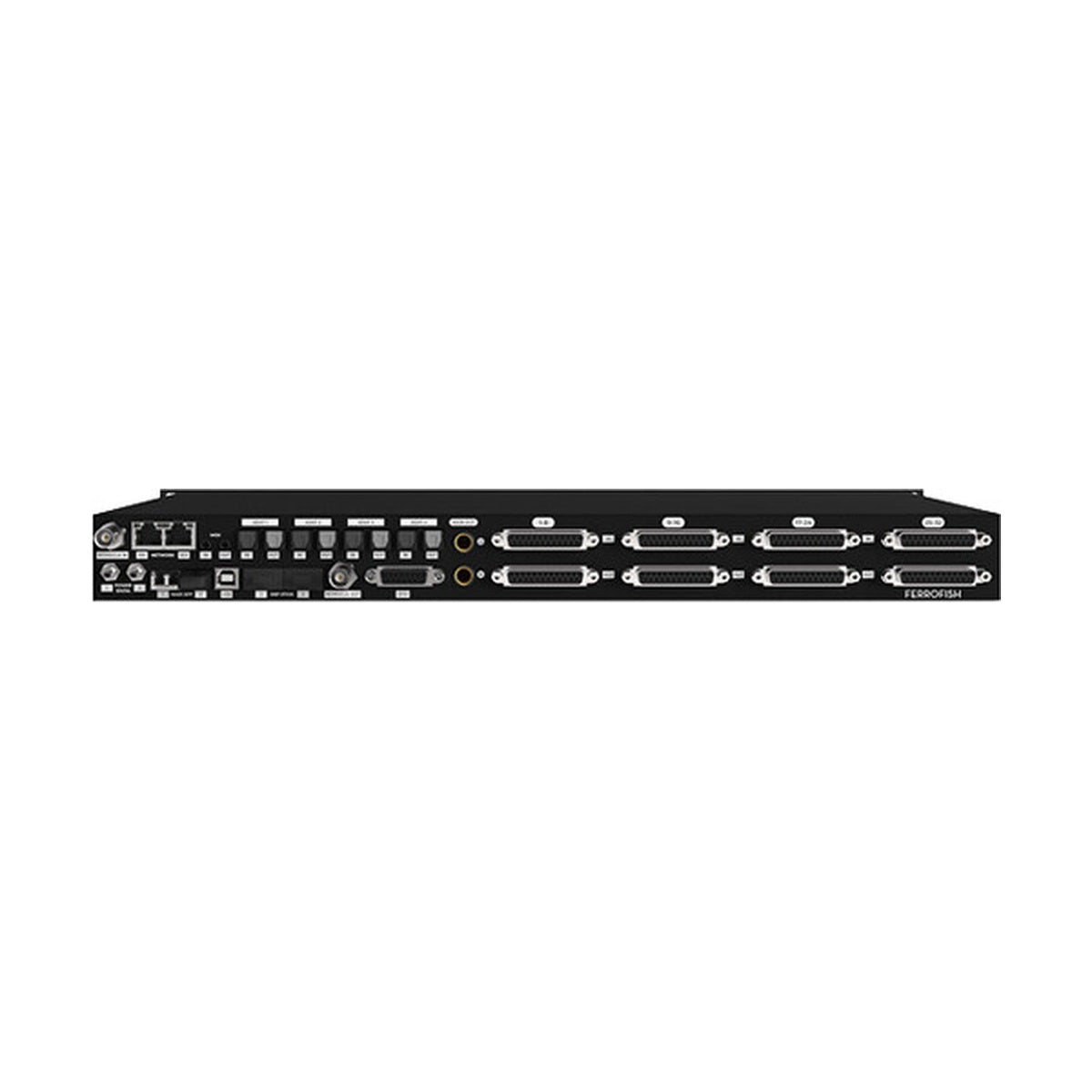

Ferrofish A32 Pro Dante SM — 32x32-kanałowy konwerter analogowo-cyfrowy łączący ADAT, MADI i Dante, z modułem optycznym MADI w konfiguracji Singlemode do transmisji dalekiego zasięgu.
To flagowa konfiguracja serii A32 Pro, skierowana do dużych instalacji studyjnych, broadcastowych i live, gdzie sygnał musi trafić jednocześnie do sieci Dante oraz na dystanse przekraczające możliwości standardowego światłowodu Multimode. Modularna platforma sprzętowa pozwala łączyć analog, ADAT, MADI i Dante w jednym urządzeniu 1U bez utraty elastyczności routingu.
Jedno urządzenie łączące cztery formaty transmisji
Głównym problemem przy integracji starszego sprzętu MADI/ADAT z nowoczesną siecią Dante jest konieczność trzymania osobnych konwerterów dla każdego standardu. A32 Pro Dante SM rozwiązuje to dzięki wewnętrznej macierzy routingu, w której 32x32 kanały analogowe, cztery porty ADAT, dwa porty MADI (sloty SFP) oraz Dante wyprowadzone redundantnie na dwóch złączach RJ45 są dostępne równocześnie i mogą być swobodnie kierowane w grupach po 8 kanałów. W sumie urządzenie integruje niemal 390 kanałów w jednej obudowie 1U.
Zasięg transmisji MADI bez kompromisu w niezawodności
Standardowy moduł Multimode ogranicza praktyczny zasięg połączenia optycznego MADI do około 2 km, co bywa niewystarczające przy większych instalacjach obejmujących kilka budynków lub odległe stanowiska produkcyjne. Konfiguracja Singlemode pozwala prowadzić sygnał MADI na znacznie większe odległości bez degradacji jakości, przy zachowaniu tej samej niezawodności co wersja Multimode — MADI i Dante są równocześnie zaimplementowane redundantnie, co ma kluczowe znaczenie w zastosowaniach na żywo. Warto pamiętać, że urządzenie po drugiej stronie łącza MADI musi również pracować w trybie jednomodowym.
KLUCZOWE CECHY
- 32 wejścia i 32 wyjścia analogowe balansowane na złączach D-Sub25 (format Tascam)
- Poziom sygnału do +20dBu, regulowany w krokach co 1 dB
- Moduł optyczny MADI SFP w konfiguracji Singlemode do transmisji dalekiego zasięgu
- Dwa sloty SFP dla modułów MADI, praca redundantna
- 4 porty ADAT, pełne 32x32 kanały przy 48 kHz, tryb SMUX/2 do 96 kHz
- 64x64 kanały Dante, redundantnie na 2 portach RJ45
- Dwa dodatkowe sloty na moduły DSP do rozbudowy przetwarzania audio
- Przetworniki Cirrus Logic najnowszej generacji o niskim opóźnieniu

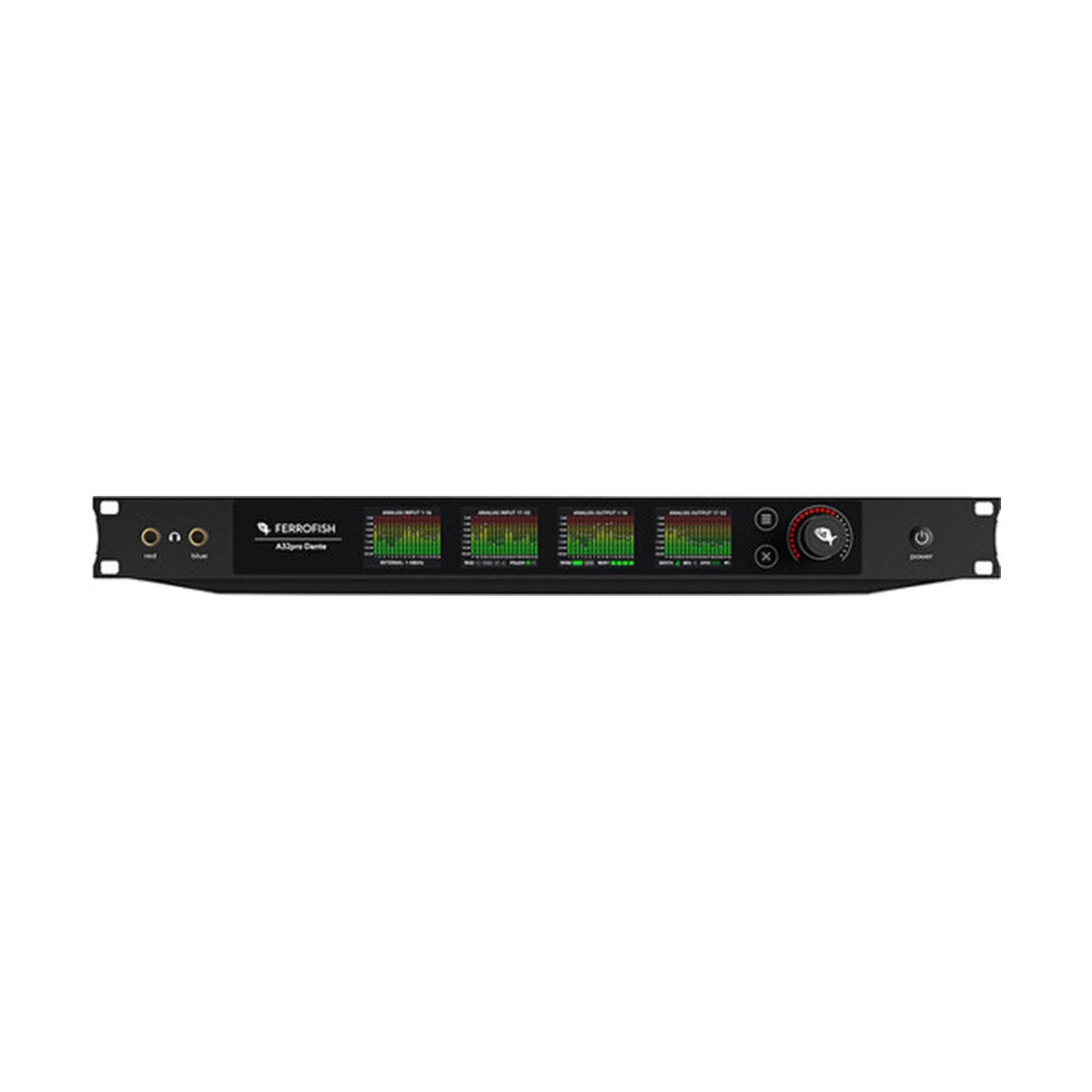

- Cztery wyświetlacze TFT do monitorowania wszystkich 64 kanałów jednocześnie
- Zdalne sterowanie przez USB, MIDI, MIDI-over-MADI oraz sieć Dante
SPECYFIKACJA TECHNICZNA
- Wejścia/wyjścia analogowe: 32 x 32, balansowane, D-Sub25 (Tascam)
- Poziom sygnału: -8 do +20dBu, regulacja w krokach co 1 dB
- Rozdzielczość / częstotliwość próbkowania: do 24-bit / 192 kHz
- MADI: 2 sloty SFP, moduł Singlemode (SC), redundancja optyczna
- ADAT: 4 porty, 32x32 kanały przy 48 kHz, SMUX/2 do 96 kHz, port 4 przełączalny na S/PDIF
- Dante: 64x64 kanały, 2 x RJ45 z redundancją portów
- Zasilanie: dwa zasilacze z automatycznym przełączaniem, wymienne bez przerwy pracy
- Wyświetlacze: 4 x TFT
- Zdalne sterowanie: USB, MIDI, MIDI-over-MADI, sieć Dante
- Format obudowy: 1U rack, bezwentylatorowy
