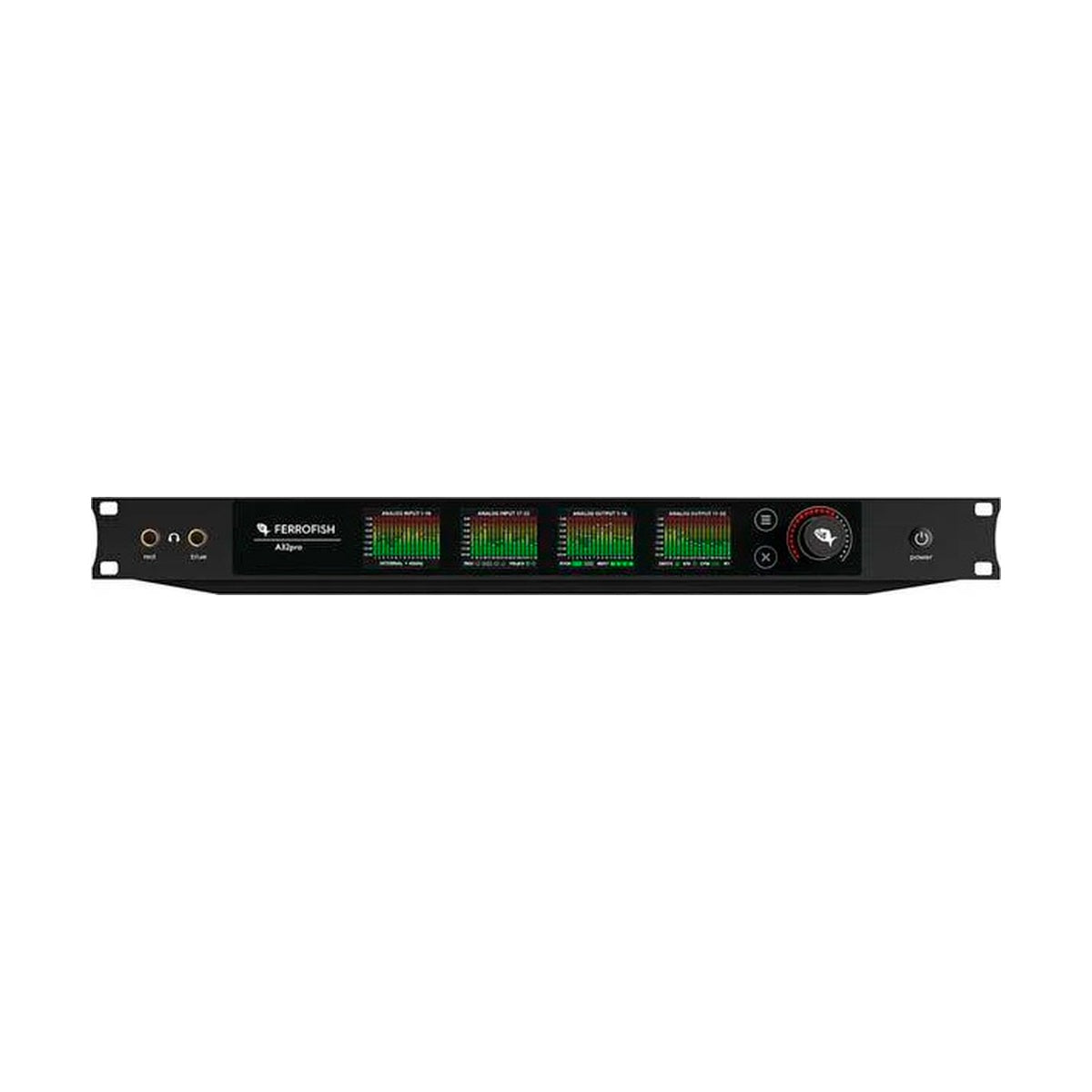

Ferrofish A32 Pro SM

Ferrofish A32 Pro SM — 64-kanałowy konwerter analogowo-cyfrowy 32x32 z modułem MADI Singlemode do transmisji na duże odległości, w obudowie 1U.

To wariant A32 Pro przeznaczony do instalacji, gdzie sygnał MADI musi pokonać dystans znacznie większy niż pozwala na to standardowy światłowód Multimode — połączenia między budynkami, duże obiekty koncertowe czy stałe instalacje broadcastowe rozciągnięte na setki metrów lub kilometry. Poza typem modułu optycznego urządzenie zachowuje pełną funkcjonalność podstawowego A32 Pro: wysoką gęstość kanałów analogowych, redundancję zasilania i elastyczny routing wewnętrzny.

Zasięg transmisji bez utraty jakości sygnału

Standardowy moduł optyczny Multimode ogranicza praktyczny zasięg połączenia MADI do około 2 km, co bywa niewystarczające przy większych instalacjach obejmujących kilka budynków lub odległe stanowiska produkcyjne. Konfiguracja Singlemode w A32 Pro SM pozwala prowadzić sygnał MADI na dystansach rzędu kilkudziesięciu kilometrów bez degradacji jakości, przy zachowaniu tej samej przepustowości kanałów co w wersji Multimode. Warto pamiętać, że urządzenie po drugiej stronie łącza musi również pracować w trybie jednomodowym — zdecydowana większość sprzętu MADI na rynku korzysta ze standardu Multimode.

Redundancja bez kompromisu w liczbie kanałów

Przy dużych instalacjach awaria pojedynczego łącza cyfrowego nie może oznaczać utraty sygnału. Dwa niezależne sloty SFP dla modułów MADI pozwalają na pracę redundantną — jeśli jeden interfejs zawiedzie, drugi przejmuje transmisję automatycznie, bez przerwy w sygnale. Ta sama logika dotyczy zasilania: dwa niezależne zasilacze są stale monitorowane, a ich przełączanie odbywa się bezprzerwowo, z komunikatem o awarii wyświetlanym na ekranie TFT oraz sygnałem na wyjściu GPO do integracji z zewnętrznym systemem alarmowym.

KLUCZOWE CECHY

• 32 wejścia i 32 wyjścia analogowe balansowane na złączach D-Sub25 (format Tascam)
• Rozdzielczość do 24-bit / 192 kHz na wszystkich formatach
• Moduł optyczny MADI w konfiguracji Singlemode (SC), zasięg transmisji do 40 km
• Dwa niezależne sloty SFP dla modułów MADI, praca redundantna lub równoległa
• 32x32 kanały ADAT via Toslink, tryb SMUX/2 do 96 kHz
• Przetworniki najnowszej generacji ESS Tech o niskim opóźnieniu
• Redundantne zasilanie z automatycznym, bezprzerwowym przełączaniem
• Wewnętrzny zegar niskiego jittera z kompensacją temperaturową
• Wyjście GPO do integracji z zewnętrznym systemem monitoringu awarii
• Zdalne sterowanie przez USB, MIDI oraz MIDI-over-MADI

SPECYFIKACJA TECHNICZNA

• Wejścia/wyjścia analogowe: 32 x 32, balansowane, D-Sub25 (Tascam)
• Poziom sygnału: -8 do +20 dBu, regulacja w krokach co 1 dB
• Rozdzielczość / częstotliwość próbkowania: do 24-bit / 192 kHz
• MADI: 2 sloty SFP, moduł Singlemode (SC), zasięg do 40 km, redundancja optyczna
• ADAT: 32x32 kanały via Toslink, SMUX/2 do 96 kHz
• Konwertery: ESS Tech, najnowsza generacja o niskim opóźnieniu
• Jitter wyjściowy: 50-100 ps
• Zasilanie: dwa niezależne zasilacze z automatycznym, bezprzerwowym przełączaniem
• Wyświetlacze: ekrany TFT z monitoringiem statusu
• Zdalne sterowanie: USB, MIDI, MIDI-over-MADI
• Format obudowy: 1U rack, bezwentylatorowa
