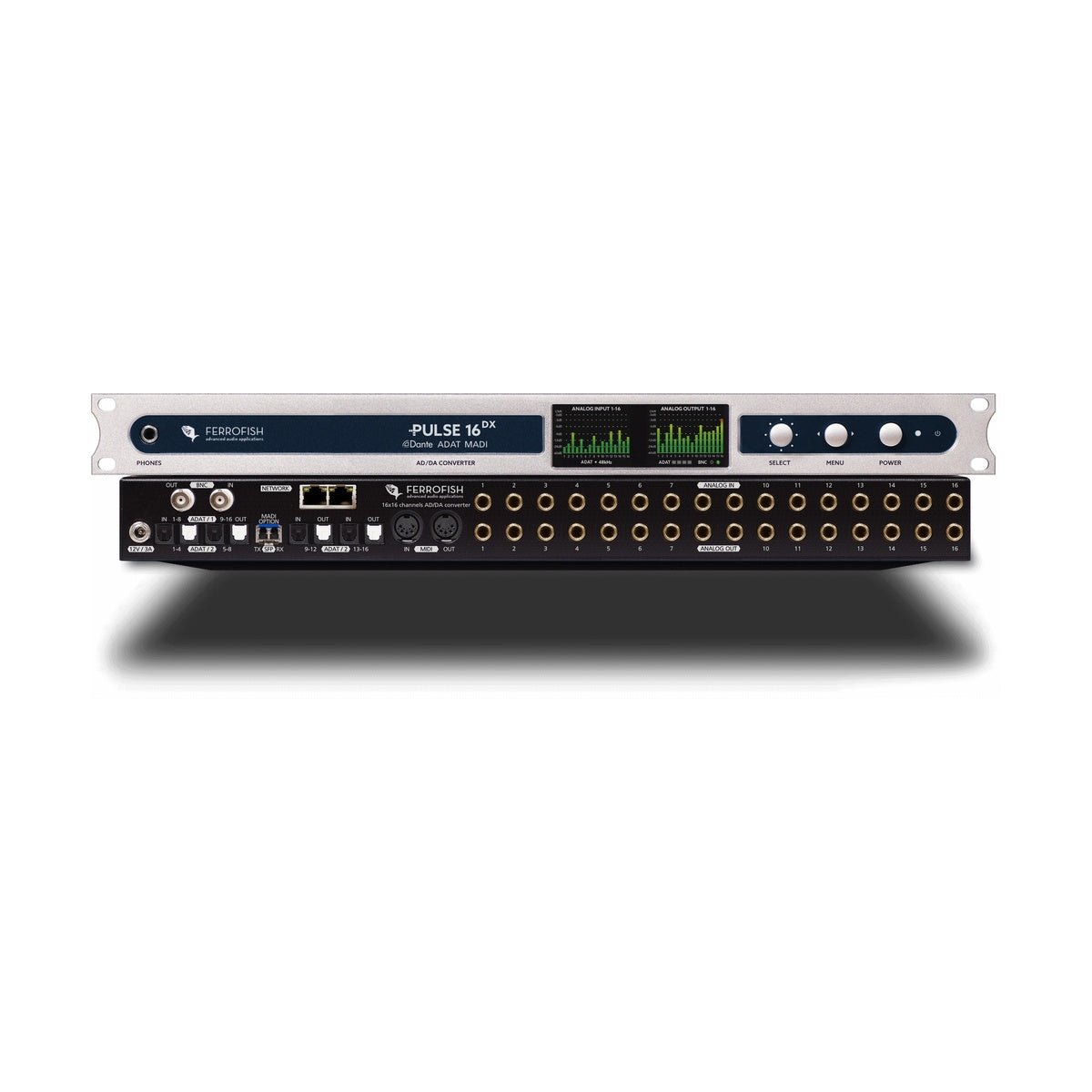

Ferrofish Pulse 16DX z Dante i Multimode + 24dBu I/O — 16-kanałowy konwerter analogowo-cyfrowy łączący ADAT, MADI, Dante i sygnał analogowy o studyjnym poziomie do +24dBu.
To standardowa konfiguracja Pulse16 DX z modułem MADI Multimode, przeznaczona do studiów i instalacji broadcastowych, gdzie potrzebna jest jednoczesna obsługa czterech formatów bez ograniczeń dystansu wykraczających poza typowe okablowanie w obrębie jednego obiektu. Urządzenie działa jako centralny hub formatowy, gdzie sprzęt analogowy, ADAT-owy i sieciowy jest swobodnie routowany bez utraty jakości.
Jeden konwerter na cztery formaty jednocześnie
Głównym problemem przy łączeniu sprzętu z różnych epok jest konieczność trzymania osobnego konwertera dla każdego standardu — analogowego, ADAT, MADI i sieciowego. Pulse16 DX rozwiązuje to poprzez wewnętrzną macierz routingu, w której 16x16 kanałów analogowych, 4x4 porty ADAT, moduł MADI oraz 64x64 kanały Dante (karta Brooklyn II) są dostępne jednocześnie i mogą być swobodnie kierowane między sobą w grupach po 8 kanałów. Dzięki temu jedno urządzenie 1U zastępuje kilka oddzielnych konwerterów formatowych w racku.
Kompatybilność z większością istniejącego sprzętu MADI
Przy rozbudowie sieci MADI kluczowe jest, by nowy konwerter współpracował bez problemu z już posiadanym sprzętem. Moduł SFP w konfiguracji Multimode to standard przyjęty przez zdecydowaną większość urządzeń MADI na rynku, dzięki czemu Pulse16 DX podłącza się do istniejących konsolet i konwerterów bez dodatkowych adapterów. Opcja +24dBu podnosi maksymalny poziom sygnału analogowego z domyślnych +20dBu do +24dBu, spełniając wymogi standardu SMPTE, z regulacją w krokach co 1 dB.
KLUCZOWE CECHY
- 16 wejść i 16 wyjść analogowych balansowanych na złączach TRS
- Poziom sygnału do +24dBu (opcja), regulowany w krokach co 1 dB, zgodny ze standardem SMPTE
- 4 x 4 porty ADAT umożliwiające pełne 16x16 kanałów przy 96 kHz
- Moduł MADI SFP w konfiguracji Multimode, zgodny z większością sprzętu na rynku
- 64x64 kanały Dante poprzez wbudowaną kartę Brooklyn II, redundancja na 2 portach RJ45
- Wewnętrzna macierz routingu łącząca wszystkie formaty w grupach po 8 kanałów
- Przetworniki Cirrus Logic najnowszej generacji o niskim opóźnieniu
- Zegar z kompensacją temperaturową i redukcją jitteru PLL
- 2 wyświetlacze TFT do kontroli wszystkich funkcji urządzenia
- Obsługa MIDI-over-MADI oraz MIDI-over-Dante do zdalnego sterowania
SPECYFIKACJA TECHNICZNA
- Wejścia/wyjścia analogowe: 16 x 16, balansowane, TRS
- Poziom sygnału: +24dBu do -4dBu w krokach co 1 dB (wersja +24dBu)
- ADAT: 4 x 4 porty optyczne, 16x16 kanałów przy 48 kHz, pełne 16x16 przy 96 kHz
- MADI: port SFP, moduł Multimode (LC), obsługa MIDI-over-MADI, latencja 2 próbki
- Częstotliwości MADI: 64 kanały (32/44,1/48 kHz), 32 kanały (64/88,2/96 kHz), 16 kanałów (128/176,4/192 kHz)
- Dante: 64x64 kanały, karta Brooklyn II, 2 x RJ45 (redundancja), CAT5/6
- Word Clock: BNC, terminacja 75 Ohm, przełączana z poziomu wyświetlacza
- Wyjście słuchawkowe: 1 x TRS 6,3 mm, stereo, wybór źródła mono/stereo
- Wyświetlacze: 2 x TFT
- Format obudowy: 1U rack
