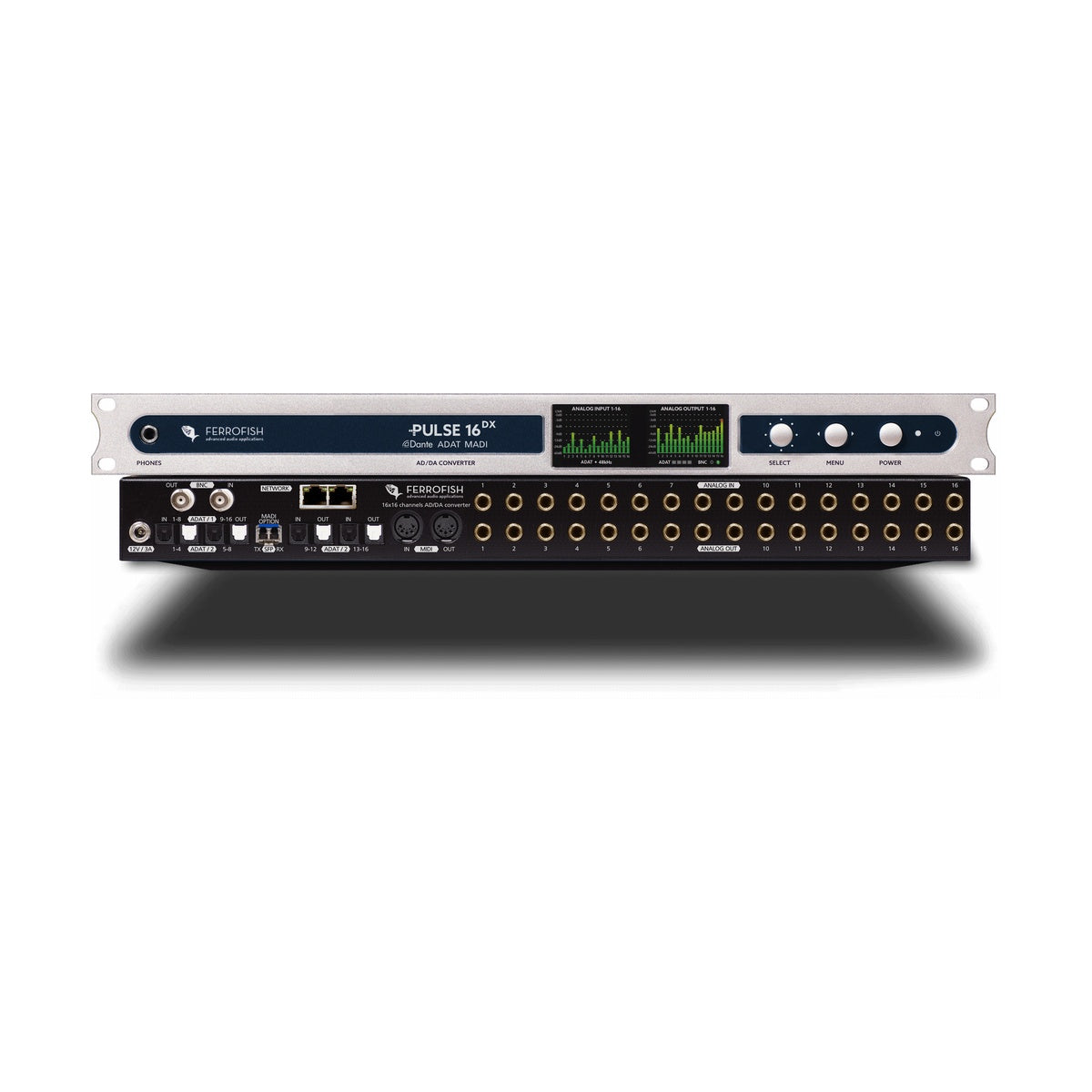

Ferrofish Pulse 16DX z Dante i Singlemode — 16-kanałowy konwerter analogowo-cyfrowy łączący ADAT, MADI, Dante i sygnał analogowy o studyjnym poziomie do +20dBu, z modułem optycznym MADI Singlemode do transmisji dalekiego zasięgu.
To konfiguracja Pulse16 DX skierowana do instalacji, gdzie sprzęt analogowy, ADAT-owy i sieciowy musi współistnieć w jednym urządzeniu, a łącze MADI potrzebuje zasięgu wykraczającego poza typowy Multimode. Sprawdza się przy połączeniach między reżysernią a apartamentem nagraniowym w innym budynku, dużych obiektach koncertowych czy stałych instalacjach broadcastowych.
Jeden konwerter na cztery formaty jednocześnie
Głównym problemem przy łączeniu sprzętu z różnych epok jest konieczność trzymania osobnego konwertera dla każdego standardu — analogowego, ADAT, MADI i sieciowego. Pulse16 DX rozwiązuje to poprzez wewnętrzną macierz routingu, w której 16x16 kanałów analogowych, 4x4 porty ADAT, moduł MADI oraz 64x64 kanały Dante (karta Brooklyn II) są dostępne jednocześnie i mogą być swobodnie kierowane między sobą w grupach po 8 kanałów. Dzięki temu jedno urządzenie 1U zastępuje kilka oddzielnych konwerterów formatowych w racku.
Zasięg transmisji MADI bez degradacji sygnału
Standardowy moduł MADI Multimode w praktyce ogranicza zasięg transmisji optycznej do około 2 km, co bywa niewystarczające przy połączeniach między budynkami lub w dużych obiektach nadawczych. Wymienny moduł SFP w konfiguracji Singlemode usuwa to ograniczenie, umożliwiając transmisję na dystansach rzędu kilkudziesięciu kilometrów bez utraty jakości sygnału. Warto pamiętać, że urządzenie po drugiej stronie łącza MADI musi również pracować w trybie jednomodowym — większość sprzętu na rynku korzysta z Multimode.
KLUCZOWE CECHY
- 16 wejść i 16 wyjść analogowych balansowanych na złączach TRS, poziom do +20dBu
- 4 x 4 porty ADAT umożliwiające pełne 16x16 kanałów przy 96 kHz
- Moduł MADI SFP w konfiguracji Singlemode do transmisji dalekiego zasięgu
- 64x64 kanały Dante poprzez wbudowaną kartę Brooklyn II, redundancja na 2 portach RJ45
- Wewnętrzna macierz routingu łącząca wszystkie formaty w grupach po 8 kanałów
- Przetworniki Cirrus Logic najnowszej generacji o niskim opóźnieniu
- Zegar z kompensacją temperaturową i redukcją jitteru PLL
- 2 wyświetlacze TFT do kontroli wszystkich funkcji urządzenia
- Obsługa MIDI-over-MADI oraz MIDI-over-Dante do zdalnego sterowania
- Zdalne sterowanie przez darmową aplikację RemoteFish (PC/Mac)
SPECYFIKACJA TECHNICZNA
- Wejścia/wyjścia analogowe: 16 x 16, balansowane, TRS
- Poziom sygnału: -8 do +20dBu w krokach co 1 dB
- ADAT: 4 x 4 porty optyczne, 16x16 kanałów przy 48 kHz, pełne 16x16 przy 96 kHz
- MADI: port SFP, moduł Singlemode (LC), obsługa MIDI-over-MADI, latencja 2 próbki
- Częstotliwości MADI: 64 kanały (32/44,1/48 kHz), 32 kanały (64/88,2/96 kHz), 16 kanałów (128/176,4/192 kHz)
- Dante: 64x64 kanały, karta Brooklyn II, 2 x RJ45 (redundancja), CAT5/6
- Word Clock: BNC, terminacja 75 Ohm, przełączana z poziomu wyświetlacza
- Wyjście słuchawkowe: 1 x TRS 6,3 mm, stereo, wybór źródła mono/stereo
- Wyświetlacze: 2 x TFT
- Format obudowy: 1U rack
