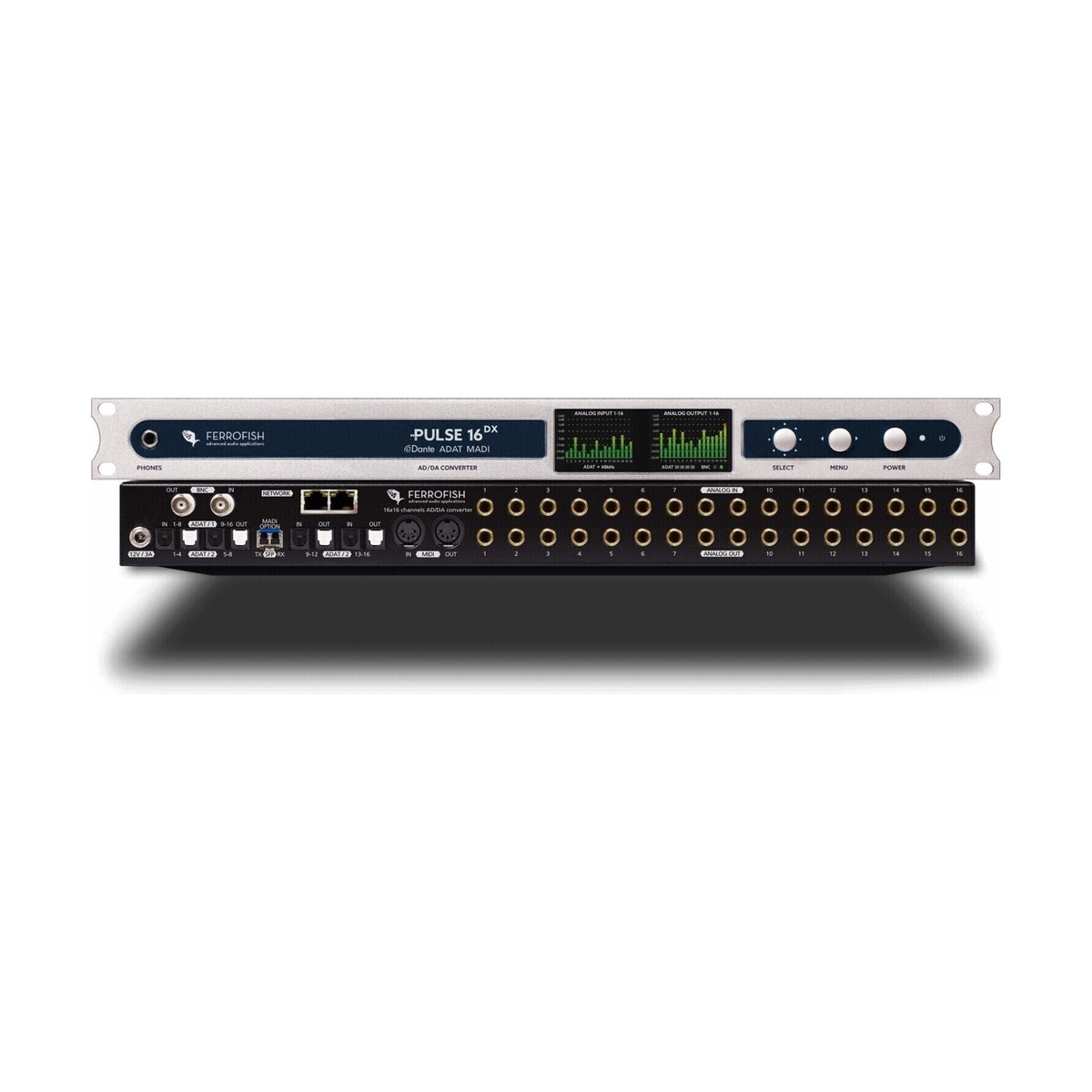

Ferrofish Pulse 16DX with Dante and Singlemode + 24dBu I/O

Ferrofish Pulse 16DX z Dante i Singlemode + 24dBu I/O — 16-kanałowy konwerter analogowo-cyfrowy łączący ADAT, MADI, Dante i sygnał analogowy o studyjnym poziomie do +24dBu.

To wersja Pulse16 DX zbudowana pod instalacje wymagające zarówno zgodności z SMPTE, jak i transmisji MADI na duże odległości poprzez moduł optyczny Singlemode. Urządzenie działa jako centralny hub formatowy w studiu lub instalacji broadcastowej, gdzie sprzęt analogowy, ADAT-owy i sieciowy musi być swobodnie routowany bez utraty jakości i bez ograniczeń dystansu.

Jeden konwerter na cztery formaty jednocześnie

Głównym problemem przy łączeniu sprzętu z różnych epok jest konieczność trzymania osobnego konwertera dla każdego standardu — analogowego, ADAT, MADI i sieciowego. Pulse16 DX rozwiązuje to poprzez wewnętrzną macierz routingu, w której 16x16 kanałów analogowych, 4x4 porty ADAT, moduł MADI oraz 64x64 kanały Dante (karta Brooklyn II) są dostępne jednocześnie i mogą być swobodnie kierowane między sobą w grupach po 8 kanałów. Dzięki temu jedno urządzenie 1U zastępuje kilka oddzielnych konwerterów formatowych w racku.

Zasięg i poziom sygnału dopasowane do wymagań broadcastu

Standardowy moduł MADI Multimode ogranicza zasięg transmisji optycznej do kilkuset metrów, co bywa niewystarczające przy połączeniach między budynkami lub w dużych obiektach nadawczych. Wymienny moduł SFP Singlemode w tej konfiguracji usuwa to ograniczenie, umożliwiając transmisję na znacznie większe odległości bez utraty jakości sygnału. Opcja +24dBu podnosi maksymalny poziom sygnału analogowego z domyślnych +20dBu do +24dBu, spełniając wymogi standardu SMPTE i dając margines bezpieczeństwa przy pracy z bardzo gorącymi źródłami sygnału, regulowany w krokach co 1 dB.

KLUCZOWE CECHY

• 16 wejść i 16 wyjść analogowych balansowanych na złączach TRS
• Poziom sygnału do +24dBu (opcja), regulowany w krokach co 1 dB, zgodny ze standardem SMPTE
• 4 x 4 porty ADAT umożliwiające pełne 16x16 kanałów przy 96 kHz
• Moduł MADI SFP wymieniony na wersję Singlemode do transmisji dalekiego zasięgu
• 64x64 kanały Dante poprzez wbudowaną kartę Brooklyn II, redundancja na 2 portach RJ45
• Wewnętrzna macierz routingu łącząca wszystkie formaty w grupach po 8 kanałów
• Przetworniki Cirrus Logic najnowszej generacji o niskim opóźnieniu
• Zegar z kompensacją temperaturową i redukcją jitteru PLL
• 2 wyświetlacze TFT do kontroli wszystkich funkcji urządzenia
• Obsługa MIDI-over-MADI oraz MIDI-over-Dante do zdalnego sterowania

SPECYFIKACJA TECHNICZNA

• Wejścia/wyjścia analogowe: 16 x 16, balansowane, TRS
• Poziom sygnału: +24dBu do -4dBu w krokach co 1 dB (wersja +24dBu)
• ADAT: 4 x 4 porty optyczne, 16x16 kanałów przy 48 kHz, pełne 16x16 przy 96 kHz
• MADI: port SFP, moduł Singlemode (LC), obsługa MIDI-over-MADI, latencja 2 próbki
• Częstotliwości MADI: 64 kanały (32/44,1/48 kHz), 32 kanały (64/88,2/96 kHz), 16 kanałów (128/176,4/192 kHz)
• Dante: 64x64 kanały, karta Brooklyn II, 2 x RJ45 (redundancja), CAT5/6
• Word Clock: BNC, terminacja 75 Ohm, przełączana z poziomu wyświetlacza
• Wyjście słuchawkowe: 1 x TRS 6,3 mm, stereo, wybór źródła mono/stereo
• Wyświetlacze: 2 x TFT
• Format obudowy: 1U rack
