Ferrofish Pulse 16MX Multimode + 24dBu I/O

Ferrofish Pulse 16MX Multimode + 24dBu I/O — 16-kanałowy konwerter analogowo-cyfrowy z modułem MADI Multimode oraz podniesionym poziomem sygnału analogowego do +24dBu.

Ta konfiguracja Pulse16 MX to standardowy wariant przeznaczony do typowych instalacji studyjnych i broadcastowych, gdzie moduł optyczny Multimode jest wystarczający na dystansach spotykanych w większości reżyserii, apartamentów nagraniowych i central technicznych. Opcja +24dBu dodaje margines poziomu wymagany przy pracy ze sprzętem broadcastowym zgodnym ze standardem SMPTE.

Kompatybilność z większością istniejącego sprzętu MADI

Przy rozbudowie sieci MADI kluczowe jest, by nowy konwerter współpracował bez problemu z już posiadanym sprzętem, a nie wymuszał wymiany całej infrastruktury optycznej. Moduł SFP w konfiguracji Multimode to standard przyjęty przez zdecydowaną większość urządzeń MADI na rynku, dzięki czemu Pulse16 MX podłącza się do istniejących konsolet, interfejsów i konwerterów bez dodatkowych adapterów czy zmiany typu włókna. Pełna przepustowość 64x64 kanałów (lub 16x16 przy 192 kHz) jest dostępna od razu po podłączeniu.

Poziom sygnału dopasowany do wymagań broadcastu

Praca z bardzo gorącymi źródłami analogowymi — na przykład sprzętem nadawczym pracującym zgodnie ze standardem SMPTE — wymaga większego marginesu niż typowe +20dBu. Opcja +24dBu podnosi maksymalny poziom sygnału na wszystkich 32 gniazdach TRS, z regulacją w krokach co 1 dB, eliminując konieczność tłumienia sygnału przed wejściem do konwertera. W połączeniu z przetwornikami Cirrus Logic i zegarem kompensowanym temperaturowo urządzenie zachowuje pełną precyzję konwersji nawet przy podniesionym poziomie roboczym.

KLUCZOWE CECHY

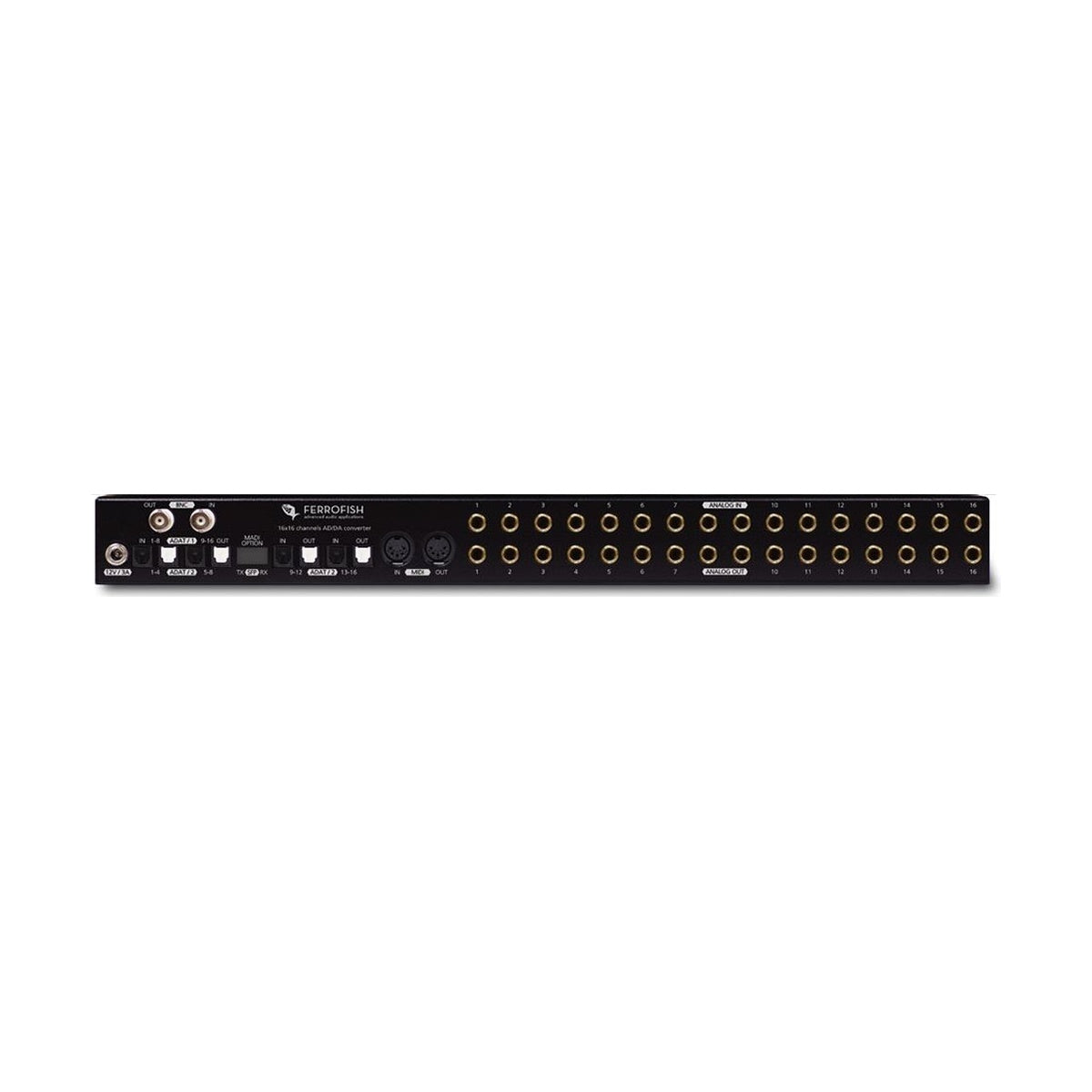

• 16 wejść i 16 wyjść analogowych balansowanych na złączach TRS
• Poziom sygnału do +24dBu, regulowany w krokach co 1 dB, zgodny ze standardem SMPTE
• Moduł optyczny MADI SFP w konfiguracji Multimode, zgodny z większością sprzętu na rynku
• 64x64 kanały MADI (lub 16x16 przy 192 kHz)
• 4 x 4 porty ADAT umożliwiające pełne 16x16 kanałów przy 96 kHz
• Cross-routing między ADAT a MADI w macierzy wewnętrznej
• Przetworniki Cirrus Logic najnowszej generacji o niskim opóźnieniu
• Zegar TCXO z kompensacją temperaturową i redukcją jitteru PLL

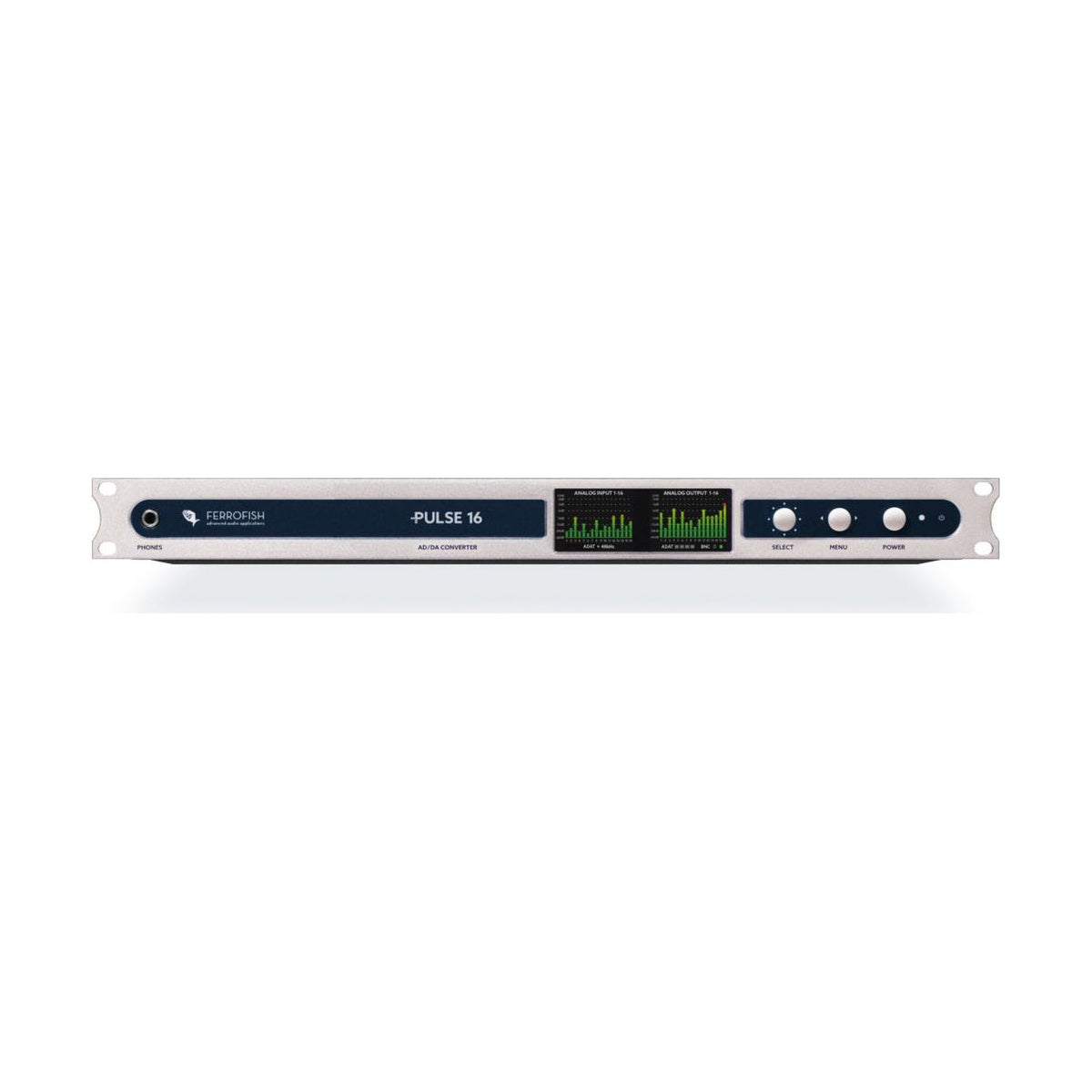

• 2 wyświetlacze TFT do konfiguracji bez potrzeby sięgania po instrukcję
• Zdalne sterowanie przez MIDI oraz darmową aplikację RemoteFish (PC/Mac)

SPECYFIKACJA TECHNICZNA

• Wejścia/wyjścia analogowe: 16 x 16, balansowane, TRS
• Poziom sygnału: do +24dBu, regulacja w krokach co 1 dB
• ADAT: 4 x 4 porty optyczne, 16x16 kanałów przy 96 kHz, 32x32 przy 48 kHz
• MADI: moduł SFP Multimode, 64x64 kanały (32/44,1/48 kHz), 32 kanały (64/88,2/96 kHz), 16 kanałów (128/176,4/192 kHz)
• Word Clock: BNC, terminacja 75 Ohm, przełączalna na wejściu
• MIDI: 2 x DIN5, MIDI-over-MADI (wymaga zainstalowanej opcji MADI MX)
• Wyjście słuchawkowe: konfigurowalne do dowolnego wejścia/wyjścia analogowego lub cyfrowego
• Wyświetlacze: 2 x TFT
• Chłodzenie: bezwentylatorowe
• Format obudowy: 1U rack
