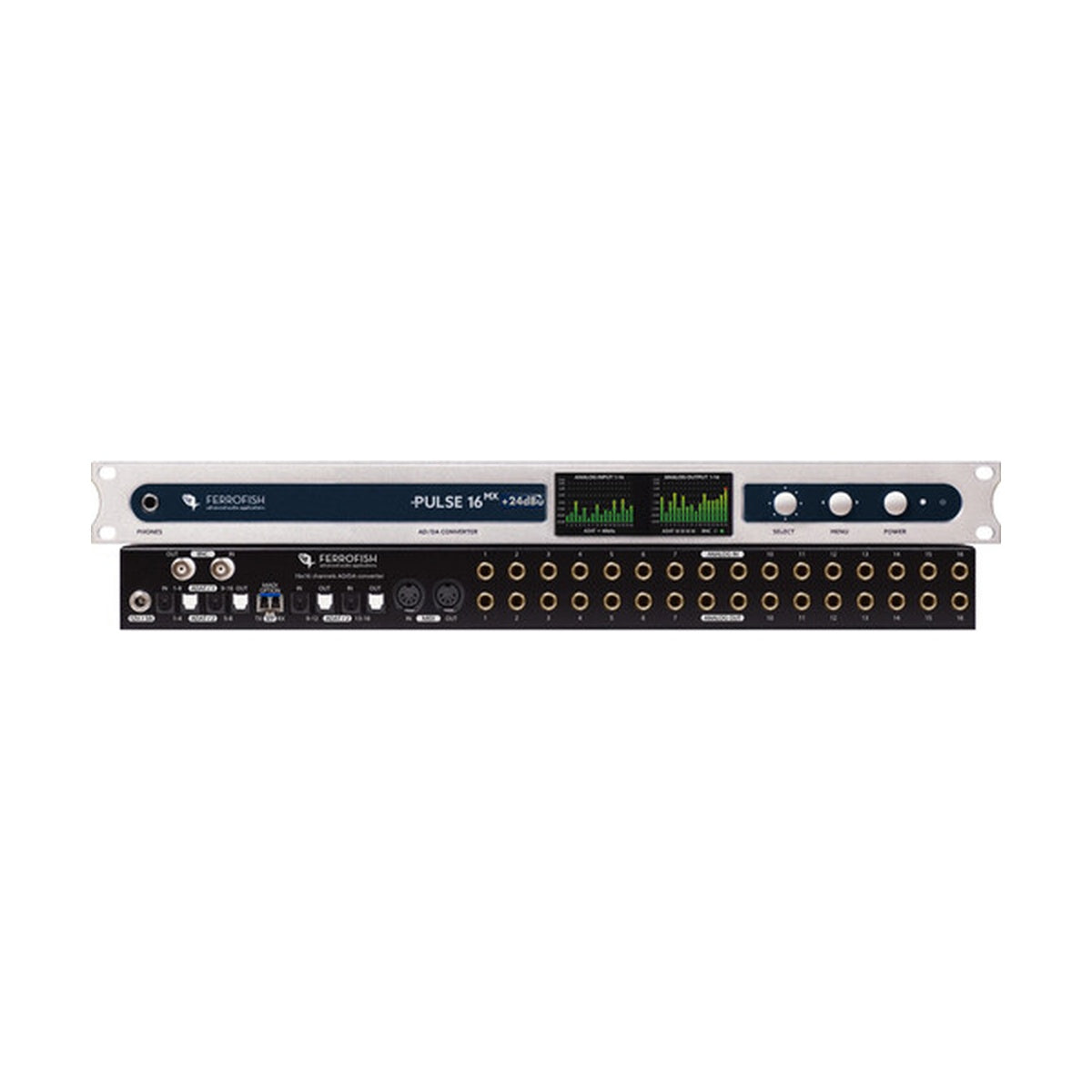

Ferrofish Pulse 16MX Singlemode + 24dBu I/O — 16-kanałowy konwerter analogowo-cyfrowy z modułem MADI Singlemode do transmisji dalekiego zasięgu i podniesionym poziomem sygnału analogowego do +24dBu.
Ta konfiguracja Pulse16 MX celuje w instalacje, gdzie standardowy Multimode nie wystarcza — łącza między pomieszczeniami sterowni a apartamentami nagraniowymi, większe obiekty koncertowe czy sieci MADI rozciągnięte na kilkaset metrów. Warto pamiętać, że konfiguracja Singlemode jest rzadka i wymaga, by urządzenie po drugiej stronie łącza MADI również pracowało w trybie jednomodowym — większość sprzętu na rynku korzysta z Multimode.
Transmisja MADI bez ograniczeń dystansu
Standardowy moduł optyczny Multimode w praktyce ogranicza zasięg połączenia MADI do zaledwie kilkuset metrów, co bywa niewystarczające przy większych instalacjach studyjnych czy broadcastowych. Wymienny moduł SFP w konfiguracji Singlemode usuwa to ograniczenie i pozwala prowadzić sygnał na znacznie większe odległości bez degradacji jakości, przy zachowaniu pełnej przepustowości 64x64 kanałów MADI (lub 16x16 przy 192 kHz). Ponieważ moduł jest wymienny, docelowe urządzenie odbiorcze musi mieć zainstalowany analogiczny moduł Singlemode, aby połączenie działało poprawnie.
Poziom sygnału dopasowany do wymagań broadcastu
Praca z bardzo gorącymi źródłami analogowymi — na przykład sprzętem nadawczym pracującym zgodnie ze standardem SMPTE — wymaga większego marginesu niż typowe +20dBu. Opcja +24dBu podnosi maksymalny poziom sygnału na wszystkich 32 gniazdach TRS, z regulacją w krokach co 1 dB, eliminując konieczność tłumienia sygnału przed wejściem do konwertera. W połączeniu z przetwornikami Cirrus Logic i zegarem kompensowanym temperaturowo urządzenie zachowuje pełną precyzję konwersji nawet przy podniesionym poziomie roboczym.
KLUCZOWE CECHY
- 16 wejść i 16 wyjść analogowych balansowanych na złączach TRS
- Poziom sygnału do +24dBu, regulowany w krokach co 1 dB, zgodny ze standardem SMPTE
- Moduł optyczny MADI SFP w konfiguracji Singlemode do transmisji dalekiego zasięgu
- 64x64 kanały MADI (lub 16x16 przy 192 kHz)
- 4 x 4 porty ADAT umożliwiające pełne 16x16 kanałów przy 96 kHz
- Cross-routing między ADAT a MADI w macierzy wewnętrznej
- Przetworniki Cirrus Logic najnowszej generacji o niskim opóźnieniu
- Zegar TCXO z kompensacją temperaturową i redukcją jitteru PLL
- 2 wyświetlacze TFT do konfiguracji bez potrzeby sięgania po instrukcję
- Zdalne sterowanie przez MIDI oraz darmową aplikację RemoteFish (PC/Mac)
SPECYFIKACJA TECHNICZNA
- Wejścia/wyjścia analogowe: 16 x 16, balansowane, TRS
- Poziom sygnału: do +24dBu, regulacja w krokach co 1 dB
- ADAT: 4 x 4 porty optyczne, 16x16 kanałów przy 96 kHz, 32x32 przy 48 kHz
- MADI: moduł SFP Singlemode, 64x64 kanały (32/44,1/48 kHz), 32 kanały (64/88,2/96 kHz), 16 kanałów (128/176,4/192 kHz)
- Word Clock: BNC, terminacja 75 Ohm, przełączalna na wejściu
- MIDI: 2 x DIN5, MIDI-over-MADI (wymaga zainstalowanej opcji MADI MX)
- Wyjście słuchawkowe: konfigurowalne do dowolnego wejścia/wyjścia analogowego lub cyfrowego
- Wyświetlacze: 2 x TFT
- Chłodzenie: bezwentylatorowe
- Format obudowy: 1U rack
