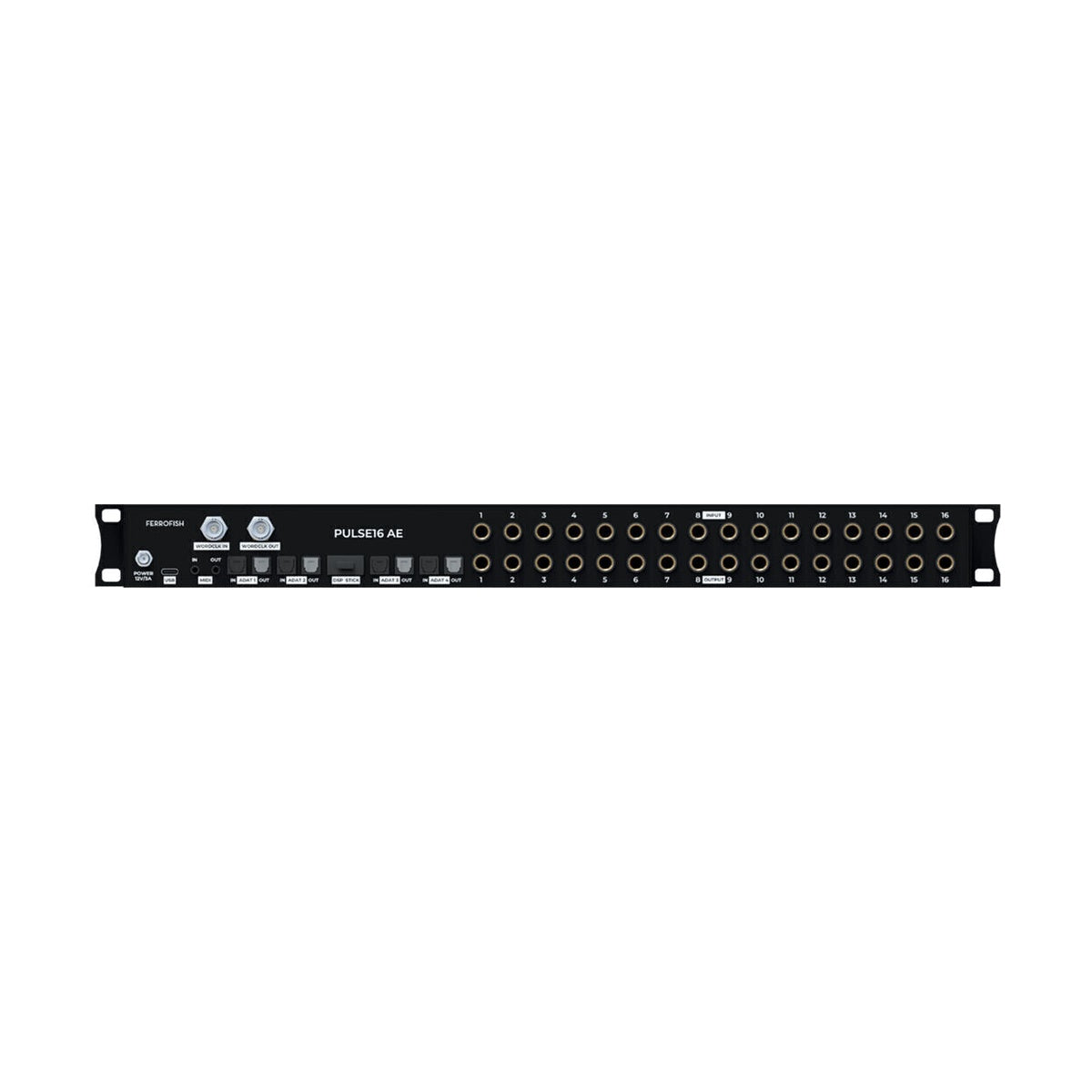

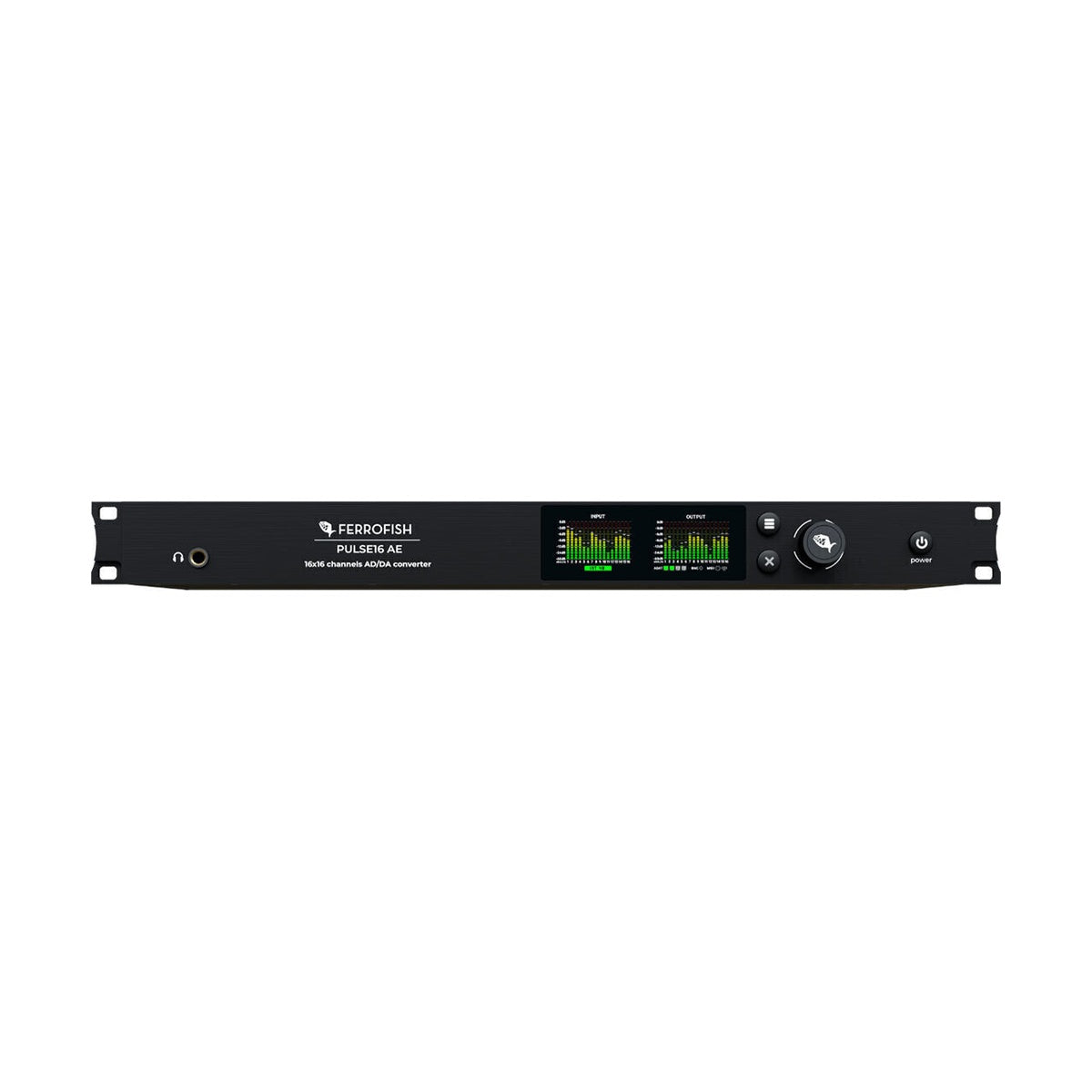

Ferrofish Pulse16 AE

Ferrofish Pulse16 AE – 16-kanałowy przetwornik AD/DA z magistralą ADAT to sprzęt studyjny i nagraniowy zaprojektowany z myślą o inżynierach, którzy potrzebują gęstego, niezawodnego połączenia analogowego z cyfrowym ekosystemem studia bez kompromisów w jakości konwersji. Nowa generacja PULSE16, wyposażona w przetworniki ESS ES9017 (DAC) i ESS ES9840Q (ADC), oferuje wyższy zakres dynamiki i niższy THD+N względem poprzednika, zachowując ten sam kompaktowy format 19"/1U.

ESS, temperatura i jitter — architektura konwersji bez kompromisów

Przetworniki ESS pracują w architekturze 32-bit, a zegar taktujący to oscylator kompensowany temperaturowo (dokładność ±1,5 ppm) sprzężony z aktywnym układem redukcji jitteru (PLL). Efektem jest jitter wyjściowy na poziomie 50–100 ps na wszystkich kanałach cyfrowych — liczba, która definiuje klasę urządzenia. Zakres dynamiki sięga 130 dB, a headroom analogowy wynosi +20 dBu, co pokrywa wszystkie standardy poziomów studyjnych i scenicznych. Każde z 16 wejść i wyjść TRS jest kalibrowane niezależnie w krokach 1 dB w zakresie od -8 dBu do +20 dBu — co umożliwia bezproblemową integrację zarówno sprzętu pro (+4 dBu), jak i konsumenckiego (-10 dBV) w ramach jednego urządzenia.

Routing, monitoring i rozszerzalność

Wewnętrzna macierz routingu umożliwia swobodne przypisanie dowolnego wejścia do dowolnego wyjścia — indywidualnie, w parach stereo lub grupach 4 i 8 kanałów. To fundamentalna zmiana względem poprzedniego Pulse16, który operował wyłącznie blokami 8-kanałowymi. Cztery pary ADAT TOSLINK (2× IN, 2× OUT) obsługują 32 kanały przy 48 kHz, 16 kanałów przy 96 kHz (SMUX/2) oraz 8 kanałów przy 192 kHz (SMUX/4) — a Port 4 jest przełączalny na S/PDIF. Dedykowane wyjście słuchawkowe na panelu przednim z osobnym DAC ESS i regulacją 1 dB/krok pozwala na monitorowanie każdej ścieżki mono lub stereo bez angażowania zewnętrznego interfejsu. Slot DSP Stick na panelu przednim jest przygotowany pod przyszłe rozszerzenia processingowe.

KLUCZOWE CECHY

• 16 wejść i 16 wyjść analogowych, zbalansowane TRS, +20 dBu headroom
• Przetworniki ESS ES9017 (DAC) i ESS ES9840Q (ADC) — architektura 32-bit
• Zakres dynamiki: 130 dB; THD+N: klasy premium ESS
• Poziomy I/O kalibrowane niezależnie: -8 dBu do +20 dBu, kroki 1 dB
• 4× ADAT I/O TOSLINK: 32 kanały @ 48 kHz / 16 @ 96 kHz / 8 @ 192 kHz
• Port 4 przełączalny na S/PDIF
• Word Clock I/O (BNC, terminacja 75 Ω)
• Wewnętrzna macierz routingu: dowolne In → dowolne Out (mono, stereo, grupy 4/8)
• Dedykowane wyjście słuchawkowe — osobny DAC ESS, regulacja 1 dB/krok
• Dwa wyświetlacze TFT na panelu przednim — metering wszystkich 16 wejść i wyjść
• Zegar kompensowany temperaturowo ±1,5 ppm, aktywna redukcja jitteru PLL, jitter 50–100 ps
• USB-C: zdalna kontrola przez RemoteFish (Mac/PC) i aktualizacje firmware
• MIDI I/O: TRS Type A + USB-MIDI, kontrola przez MIDI CC
• Slot DSP Stick: przyszłe rozszerzenia processingowe
• Zarządzanie presetami, blokada panelu (panel lock), Smart Guide (pomoc kontekstowa)
• Format: 19" / 1U, praca bez wentylatora

SPECYFIKACJA TECHNICZNA

• Wejścia analogowe: 16× TRS zbalansowane, +20 dBu maks., regulacja -8 do +20 dBu (1 dB/krok)
• Wyjścia analogowe: 16× TRS zbalansowane, +20 dBu maks., regulacja -8 do +20 dBu (1 dB/krok)
• Przetwornik ADC: ESS ES9840Q, 32-bit
• Przetwornik DAC: ESS ES9017, 32-bit
• Zakres dynamiki: 130 dB
• Częstotliwości próbkowania: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
• Interfejs cyfrowy: 4× ADAT I/O TOSLINK (SMUX); Port 4 przełączalny S/PDIF
• Word Clock: BNC I/O, terminacja 75 Ω
• Wyjście słuchawkowe: jack 6,35 mm TRS, osobny DAC ESS, regulacja 1 dB/krok
• USB: USB-C (MIDI / Remote / firmware; bez transmisji audio)
• MIDI: TRS Type A + USB-MIDI
• Jitter: 50–100 ps (wyjście cyfrowe)
• Zegar wewnętrzny: oscylator kompensowany temperaturowo ±1,5 ppm
• Format: 19" rack, 1U
• Cooling: passywny (bez wentylatora)
