Focusrite RedNet D64R — 1U most 64x64 między systemem MADI (AES10) a siecią Dante, w pełni dwukierunkowy, z konwersją częstotliwości próbkowania na każdym kanale i redundancją zasilania oraz sieci.
D64R podłącza konsolety, procesory i inne urządzenia MADI do sieci Dante zarówno przez złącza koncentryczne BNC, jak i optyczne SC-Duplex, a wybór wejścia odbywa się automatycznie — jednostka sama wykrywa obecność i priorytet sygnału optycznego względem koncentrycznego. Całość konfiguruje się z poziomu RedNet Control 2 i Dante Controller, bez fizycznego przepinania patchbaya.
Most między MADI a Dante bez przestojów przy zmianie taktowania
Każde wejście i wyjście ma własny konwerter częstotliwości próbkowania, więc strona MADI i strona Dante mogą pracować na niezależnych zegarach bez utraty synchronizacji. W trybie standardowym D64R przenosi 64 kanały przy 44,1/48 kHz, 32 przy 88,2/96 kHz i 16 przy 176,4/192 kHz, a tryb varispeed (56/28/14 kanałów) pozwala utrzymać pełną liczbę kanałów nawet wtedy, gdy sieć Dante jest podciągnięta powyżej 1% wartości nominalnej — sytuacja typowa w produkcji telewizyjnej pracującej na 25 lub 29,97 fps. Źródło zegara — wewnętrzne, MADI lub Word Clock — wybiera się niezależnie dla obu stron mostu, a wyjście MADI może automatycznie podążać za formatem sygnału wejściowego.
Redundancja krytyczna w produkcji na żywo i transmisji

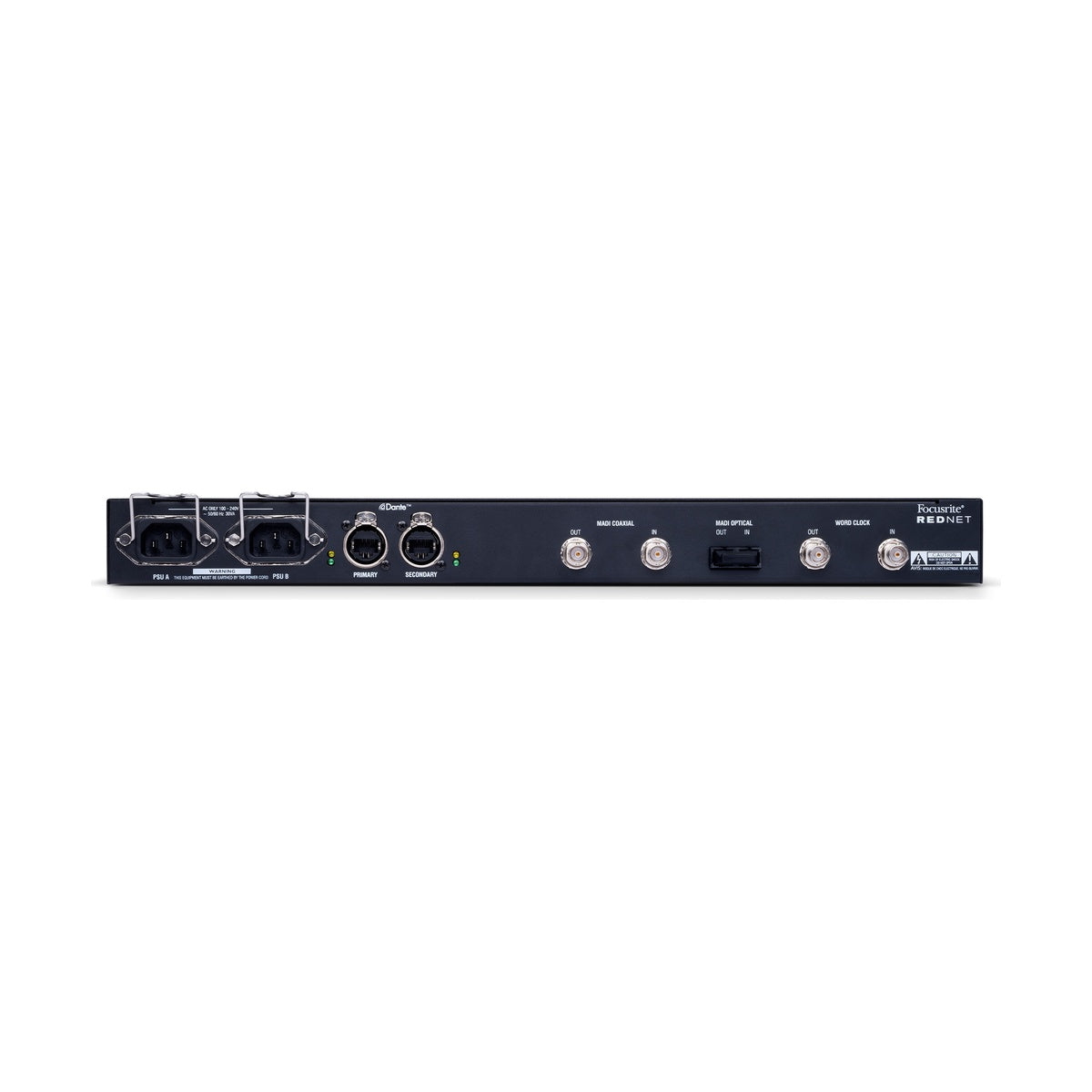

Dwa niezależne zasilacze z osobnymi gniazdami IEC i zatrzaskami przeciw przypadkowemu rozłączeniu oraz dwa porty etherCON pracujące w trybie redundant, switched lub daisy-chain eliminują pojedynczy punkt awarii w torze sygnałowym. Stan każdego zasilacza i portu sieciowego widać na panelu przednim w czasie rzeczywistym, a wejścia i wyjścia Word Clock na BNC pozwalają zsynchronizować D64R z zegarem studyjnym lub udostępnić go innym urządzeniom w systemie, niezależnie od domeny taktowania sieci Dante.
KLUCZOWE CECHY
- Dwukierunkowy most 64x64 między MADI a siecią Dante
- Wejścia i wyjścia MADI: koncentryczne BNC oraz optyczne SC-Duplex
- Konwerter częstotliwości próbkowania (SRC) na każdym kanale wejściowym i wyjściowym
- 64 kanały przy 44,1/48 kHz, 32 przy 96 kHz, 16 przy 192 kHz
- Tryb varispeed 56/28/14 kanałów dla podciąganej sieci Dante
- Wejście i wyjście Word Clock na BNC
- Dwa niezależne zasilacze z detekcją awarii i sygnalizacją stanu
- Dwa porty etherCON, tryby redundant, switched, daisy-chain
- Konfiguracja w RedNet Control 2 i Dante Controller, bez patchowania sprzętowego
- W zestawie plugin kanałowy Brainworx bx_console Focusrite SC
SPECYFIKACJA TECHNICZNA
- Kanały MADI: 64x64 (tryb standardowy), 56/28/14 (varispeed)
- Częstotliwości próbkowania: 44,1-192 kHz, zakres blokady SRC 41-216 kHz
- Wejścia/wyjścia MADI: 2x BNC (koncentryczne), 1x SC-Duplex (optyczne)
- Word Clock: wejście i wyjście BNC, terminacja 75 Ω przełączana
- Źródła zegara: wewnętrzny, MADI, Word Clock, Dante network leader
- Sieć: Dante, dwa porty etherCON, redundant/switched/daisy-chain
- Zasilanie: 2x wewnętrzny zasilacz uniwersalny 100-240 V, 30 VA
- Obudowa: 1U, 482,6 x 308 x 44,5 mm, waga 4,32 kg
- Oprogramowanie: RedNet Control 2, Dante Controller
- Gwarancja: 3 lata
