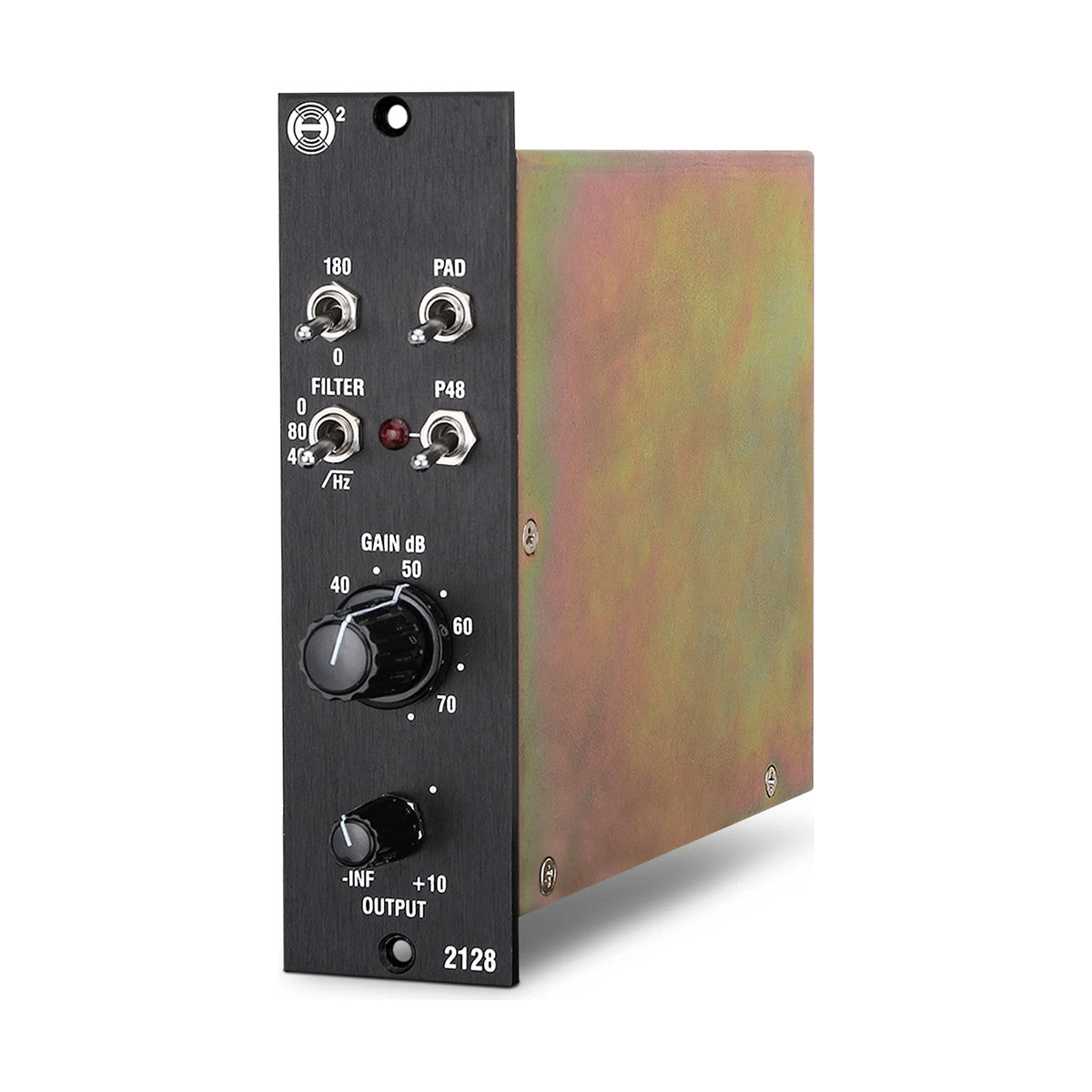

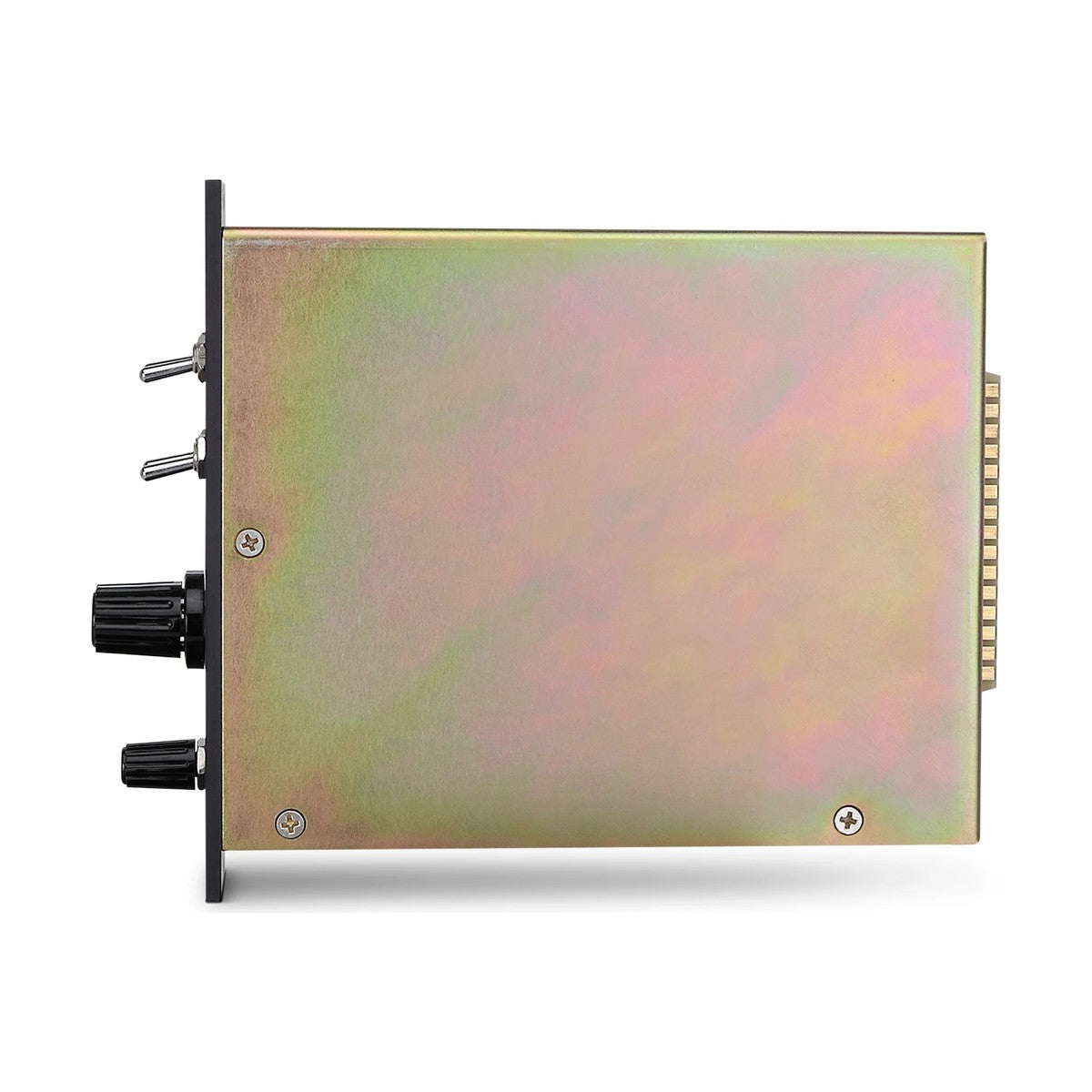

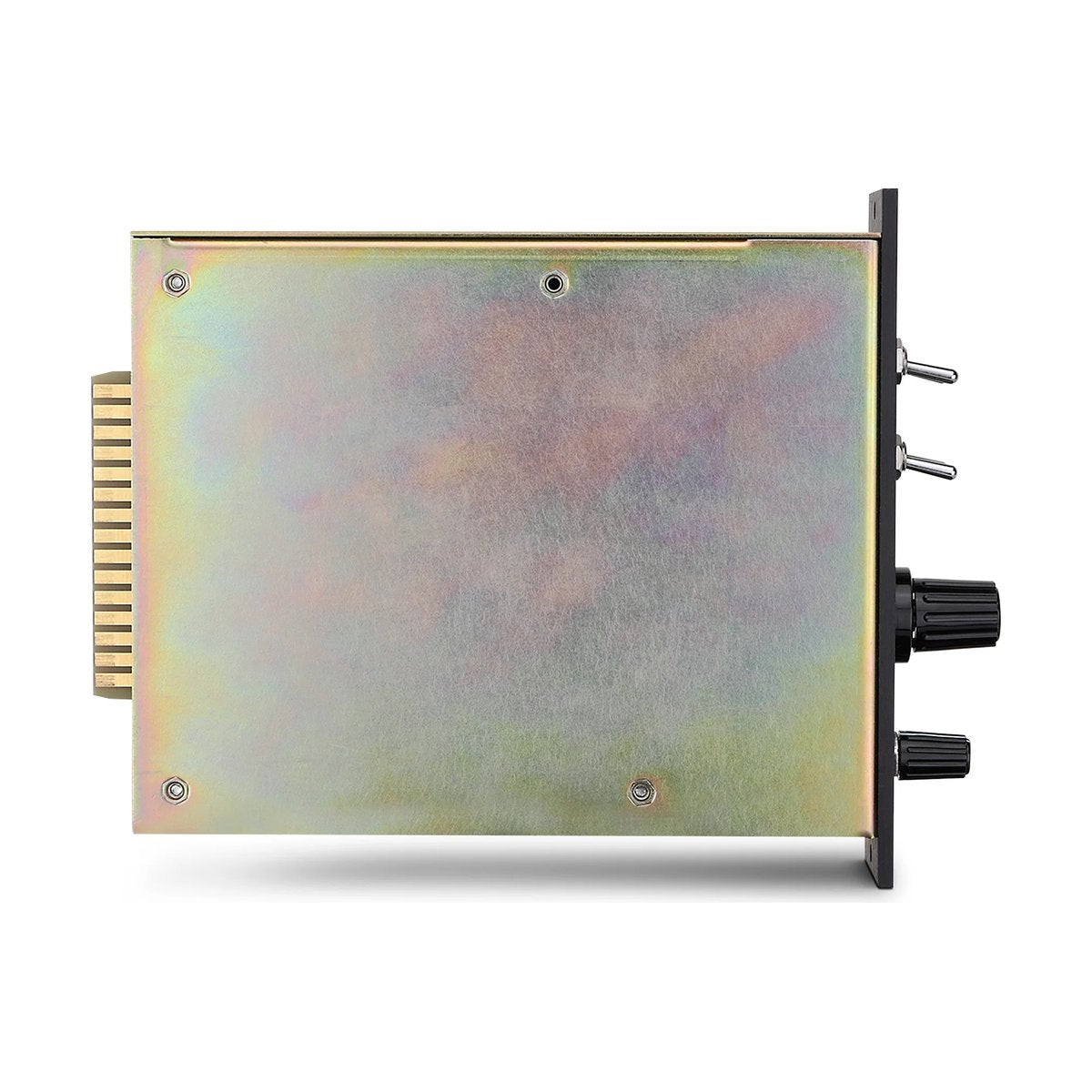

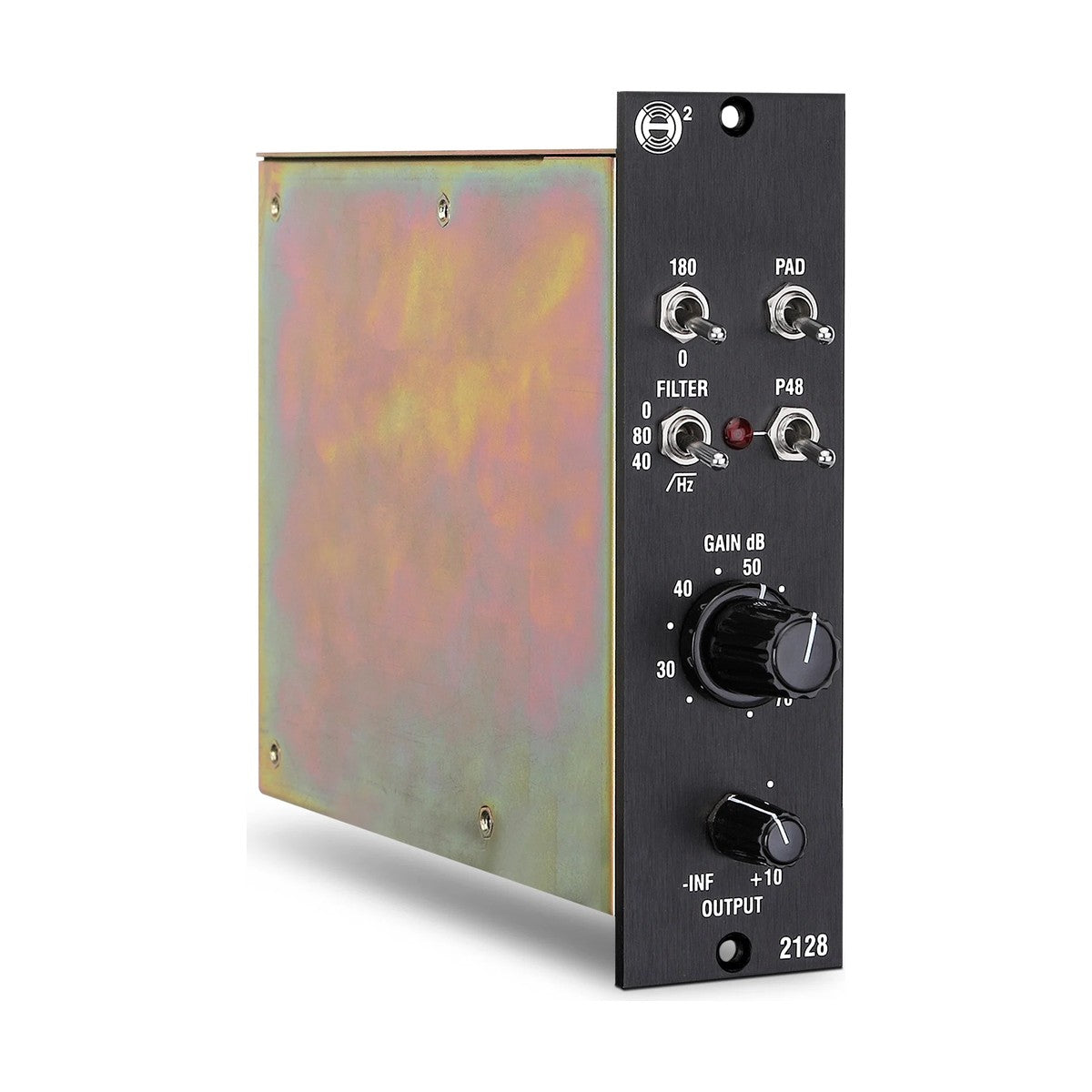

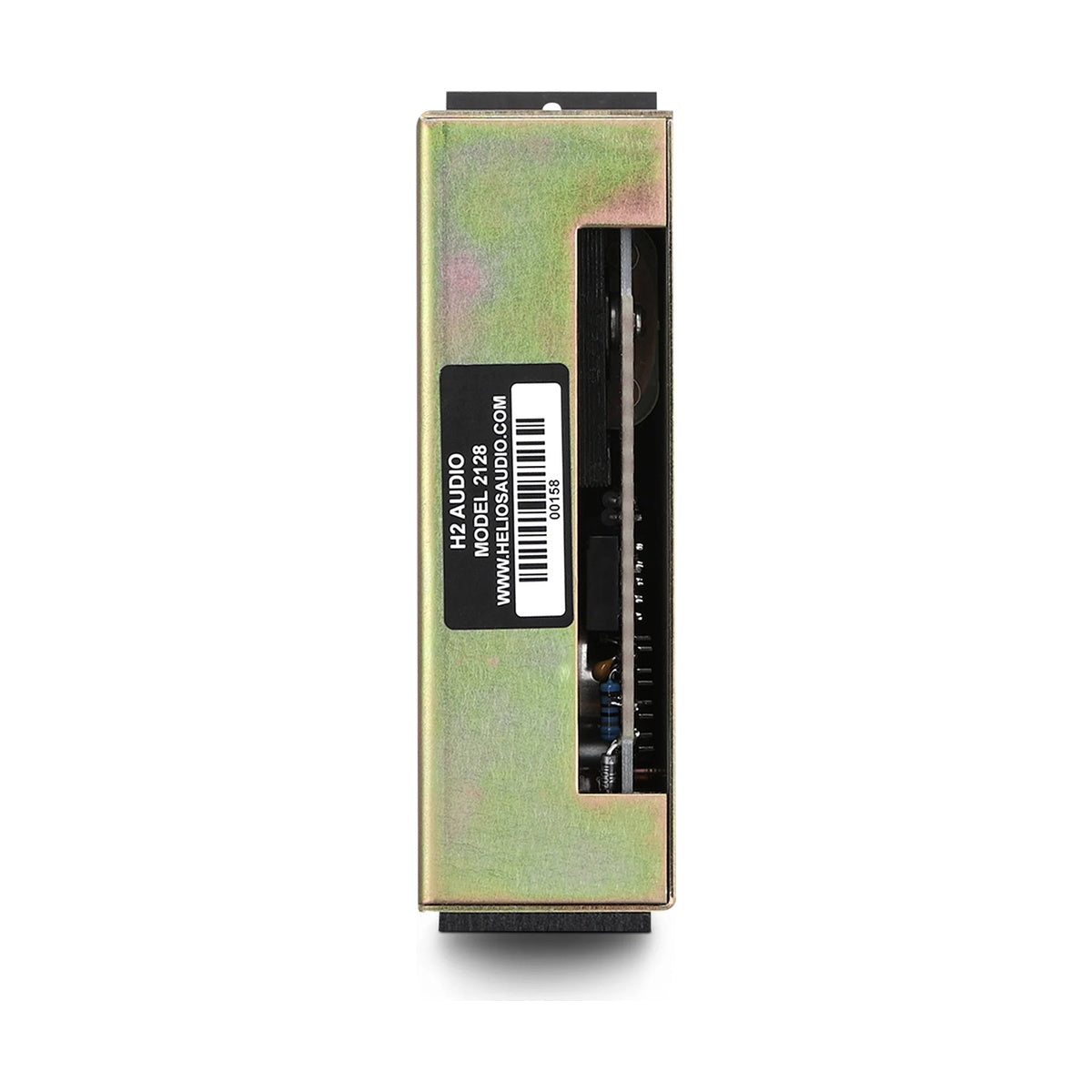

H2 Audio 2128

H2 Audio 2128 przenosi przedwzmacniacz mikrofonowy z modułu Helios 0011 do formatu 500. Zachowano transformator wejściowy Lustraphone M10, dodano stopień wyjściowy z transformatorem i własnym regulatorem poziomu.

Helios w istniejącym racku 500

Wejście w system 0011 oznacza zakup dedykowanego racka i zasilacza. Moduł 2128 pracuje w dowolnym standardowym chassis 500 na szynach 16 V, więc ten sam układ wejściowy wchodzi do studia bez przebudowy sprzętu. W parze z korektorem 5011 odtwarza kompletny moduł 0011 Type 69.

Sterowanie poziomem w dwóch punktach toru

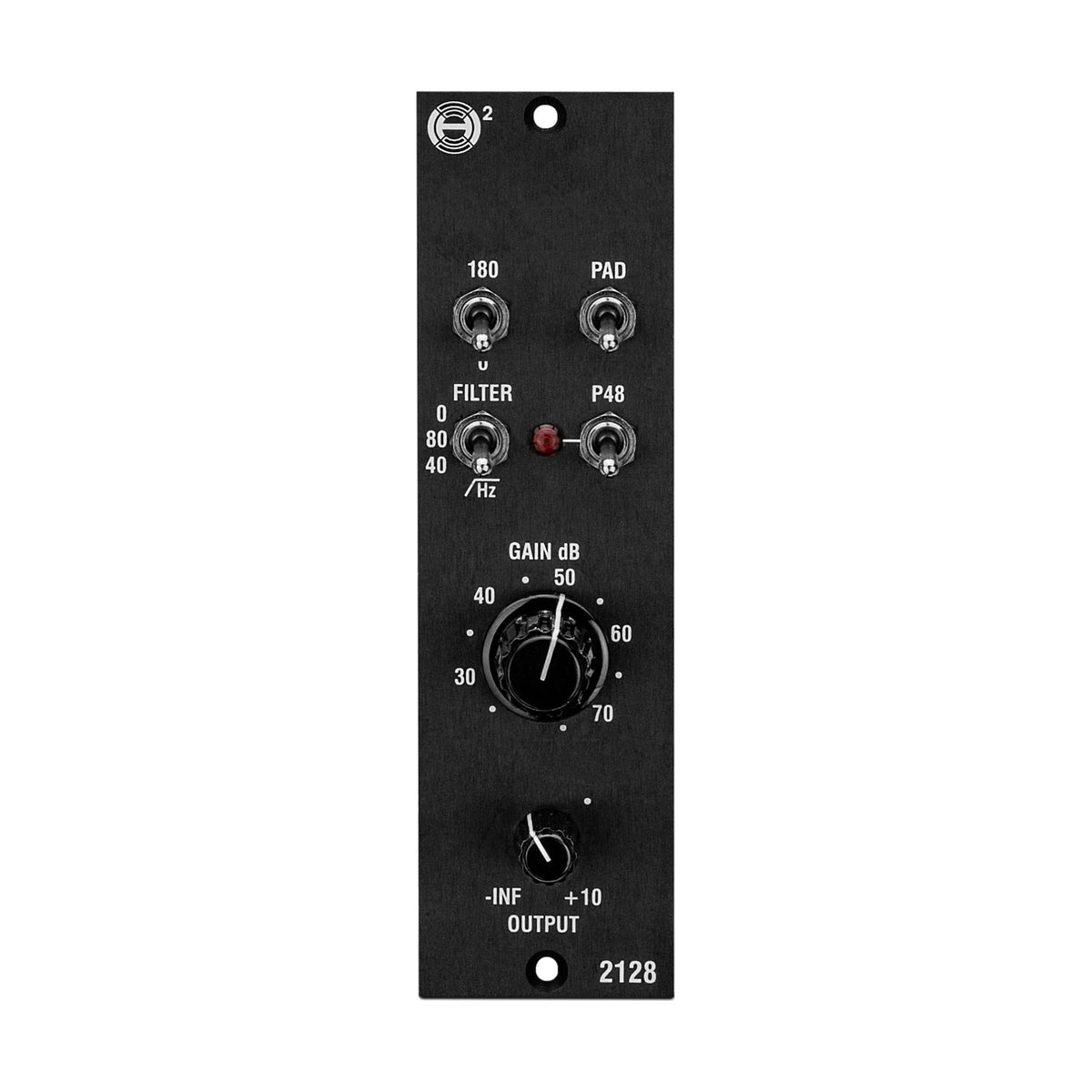

Wzmocnienie mikrofonowe od 25 do 75 dB ustawia się przełącznikiem skokowym co 5 dB, a osobny regulator na wyjściu dodaje do 10 dB. To pozwala mocno wysterować stopień wejściowy dla nasycenia transformatora, a następnie zdjąć poziom na wyjściu, zamiast wybierać między czystością a charakterem. Tłumik 20 dB, przełącznik fazy, phantom i filtr 0/40/80 Hz są na płycie czołowej.

KLUCZOWE CECHY

• Układ preampu z modułu Helios 0011 w formacie 500
• Transformator wejściowy Lustraphone M10 z 20 dB wzmocnienia
• Wzmocnienie 25-75 dB w krokach co 5 dB, tłumik 20 dB
• Stopień wyjściowy z transformatorem i regulacja do 10 dB
• Filtr górnoprzepustowy 0, 40 lub 80 Hz
• Odwrócenie fazy i zasilanie phantom
• Złocone przełączniki ELMA, ręczny montaż w Detroit

SPECYFIKACJA TECHNICZNA

• Format: moduł 500, jeden slot
• Wzmocnienie mikrofonowe: 25-75 dB, krok 5 dB
• Transformator wejściowy: Lustraphone M10, 20 dB wzmocnienia
• Tłumik wejściowy: -20 dB
• Regulacja wyjścia: do +10 dB
• Filtr górnoprzepustowy: 0 Hz, 40 Hz, 80 Hz
• Wyjście: symetryzowane transformatorem, obciążenie 600 Ohm
• Maksymalny poziom wyjściowy: 25 dBm przed przesterowaniem
• Zasilanie: +/- 16 V z racka 500
• Wymiary: 5,25 x 1,5 cała (3U)
