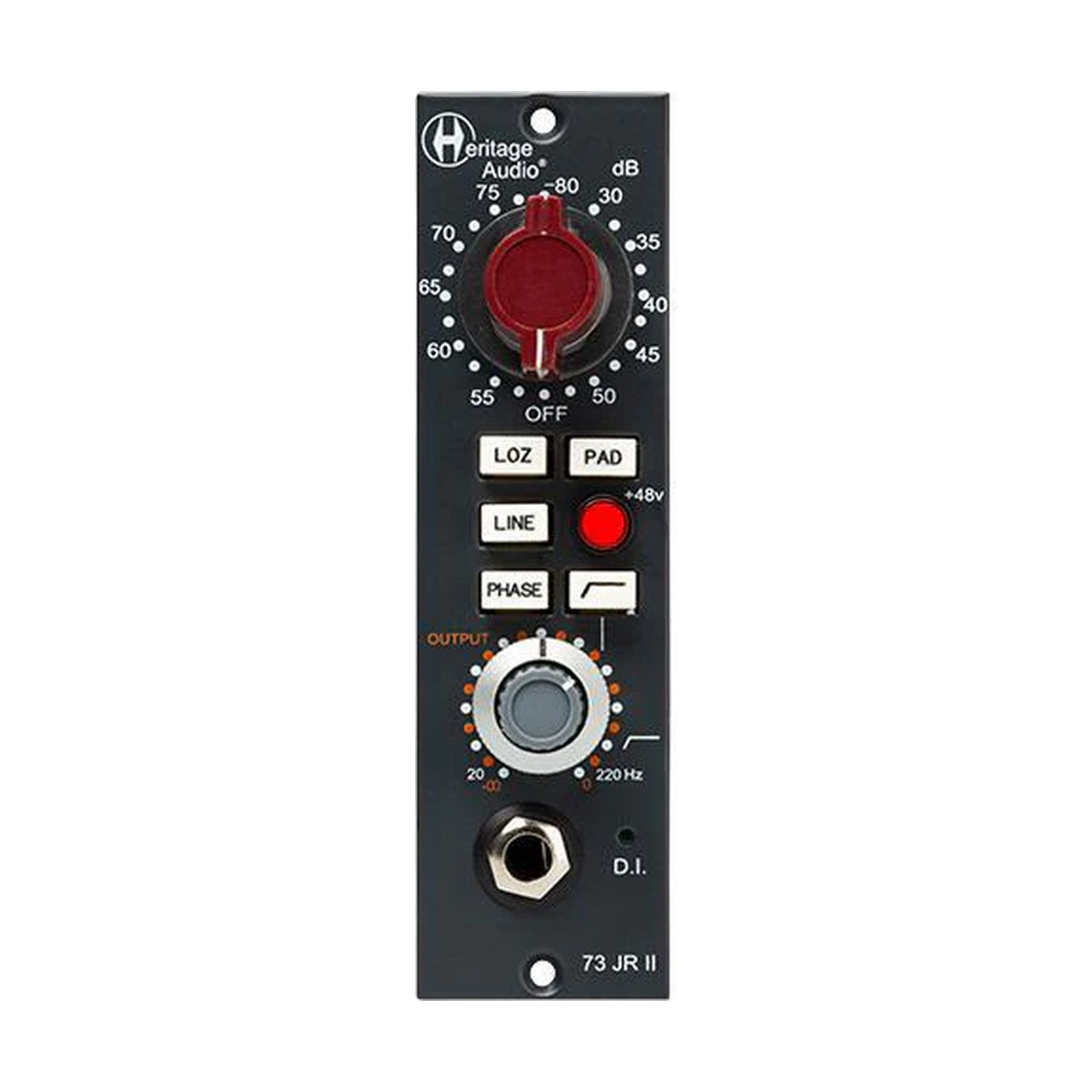

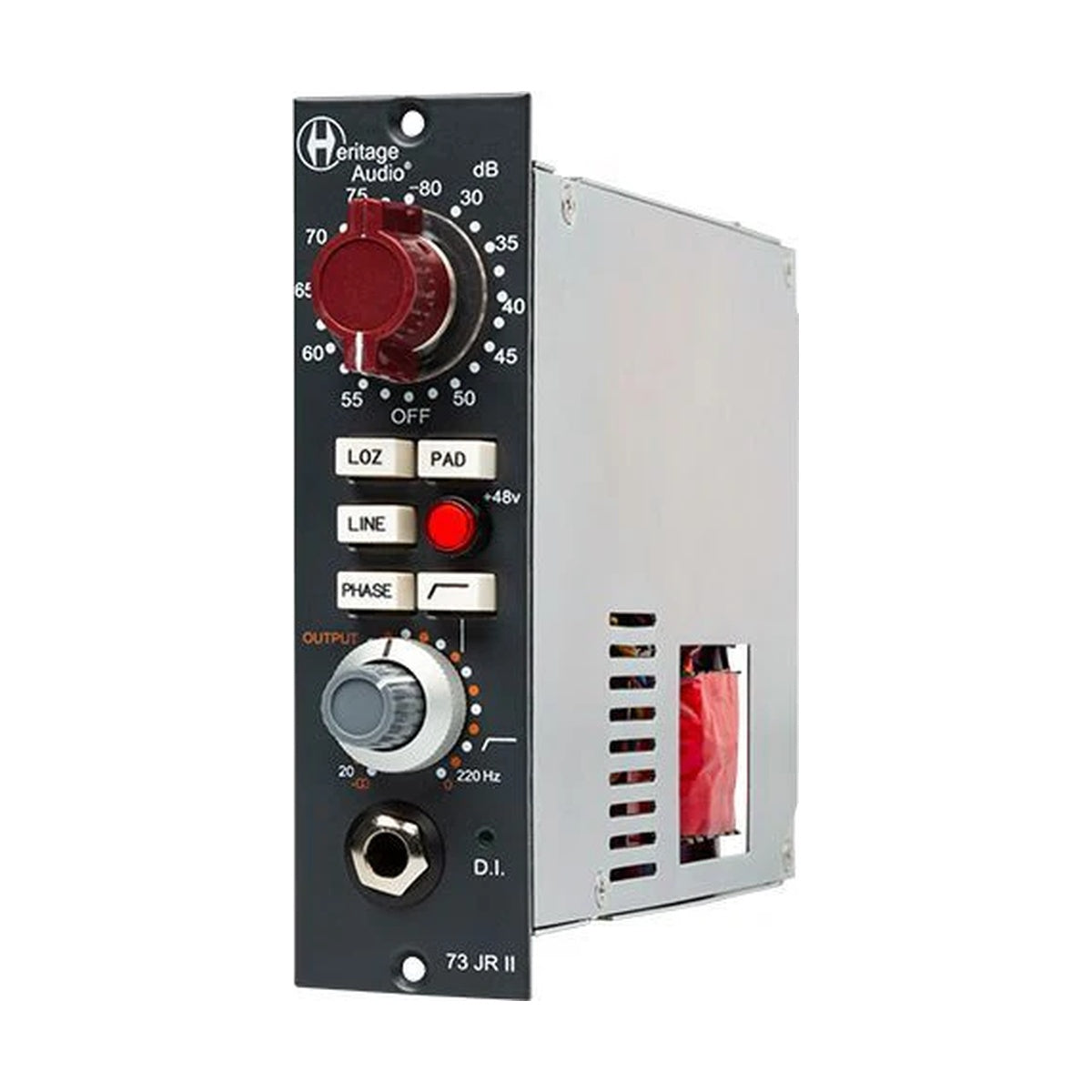

Heritage Audio 73JR II
Heritage Audio 73 Jr. II - to przedwzmacniacz mikrofonowy i DI ze zintegrowanym tłumikiem -20 dB Pad, wzmocnieniem mikrofonu do 80 dB na, liniowego sygnału do 50 dB, i Highpass Filter.
73 Jr. II to przedwzmacniacz mikrofonowy 500 series oparty na legendarnym przedwzmacniaczu 1073. To udoskonalona wersja klasycznego modelu 73JR z kilkoma dodatkowymi funkcjami. Dzięki zastosowaniu dyskretnej schematu obwodu i tradycyjnych komponentów 73 Jr. II to dokładny trzystopniowy przedwzmacniacz klasy A z możliwością wzmocnienia do 80 dB, z poziomem szumów -125 dBu. Całkowicie dyskretny filtr górnoprzepustowy klasy A został uaktualniony i może być ustawiony w zakresie od 20 do 220 Hz, co umożliwia podkreślenie niskich częstotliwości bez wpływu na pożądane częstotliwości.
Tryb liniowy pozwala na nadpisywanie wcześniej nagranych ścieżek i doskonale nadaje się do dodawania barwy do bezbarwnych nagrań. Inteligentny, przełączalny D.I. automatycznie przełącza się z trybu MIC do trybu D.I. po podłączeniu do gniazda 1/4”, to całkowicie dyskretny schemat JFET klasy A przed transformatorem MIC.
Szczególna uwaga została poświęcona zarządzaniu zasilaniem, zrealizowano wewnętrzną regulację wolnego załączania +24 V (około 20 sekund do osiągnięcia pełnego napięcia). To pozwala 73 Jr. II być niezależnym od pozostałych slotów i sprawia, że zasilacz obudowy serii 500 jest bardziej stabilny. Transformatory Carnhill na wejściowym i wyjściowym kaskadzie dodają ciepła i charakteru twoim dźwiękom. Poziom wzmocnienia i poziom wyjściowy są niezależne, co pozwala uzyskać bogate nasycenie bez ograniczania poziomów.
Funkcje HA73jr2
- Zaprojektowany dla serii 500 na podstawie klasycznego modułu 73
- Przedwzmacniacz mikrofonowy z tłumikiem 20 dB
- Wzmocnienie do 80 dB dla wejścia mikrofonowego, 50 dB przedwzmacniacz liniowy
- Całkowicie dyskretny schemat klasy A
- Moduł DI
- Obwód wejścia DI znajduje się przed transformatorem wejściowym
- Zmienny filtr górnoprzepustowy
- Oddzielne regulatory wzmocnienia wejścia i wyjścia.
Specyfikacje 73JR 2
- Impedancja wejściowa mikrofonu: HI=min. 1200 Ω, LO=min. 300 Ω. Wyższe pozycje wzmocnienia mają stopniowo większe impedancje, idealne dla wstęgowych mikrofonów o niskim wzmocnieniu
- Wejście jest symetrycznie zrównoważone transformatorowo i pływające
- Impedancja wejściowa linii: 10 kΩ mostkowanie, symetrycznie zrównoważone transformatorowo i pływające
- Impedancja wejściowa DI: Większa niż 2 MΩ, niesymetryczna
- Impedancja wyjściowa: Mniejsza niż 75 Ω, symetrycznie zrównoważone transformatorowo i pływające, do napędzania obciążenia 600 Ω (fabrycznie zakończone)
- Maksymalne wyjście: Większe niż +26 dBu przy 600 Ω
- THD: Mniejsze niż 0,025% przy 1 kHz, mniejsze niż 0,05% przy 100 Hz
- Pasmo przenoszenia: 20 Hz (+0,3 dB) do 20 kHz (-0,2 dB)
- Maksymalne wzmocnienie: Nieco większe niż 80 dB
- Szumy: Mniejsze niż -125 dBu EIN
- Pobór mocy: 86 mA na szynę ±16 V DC.
