Heritage Audio 8173

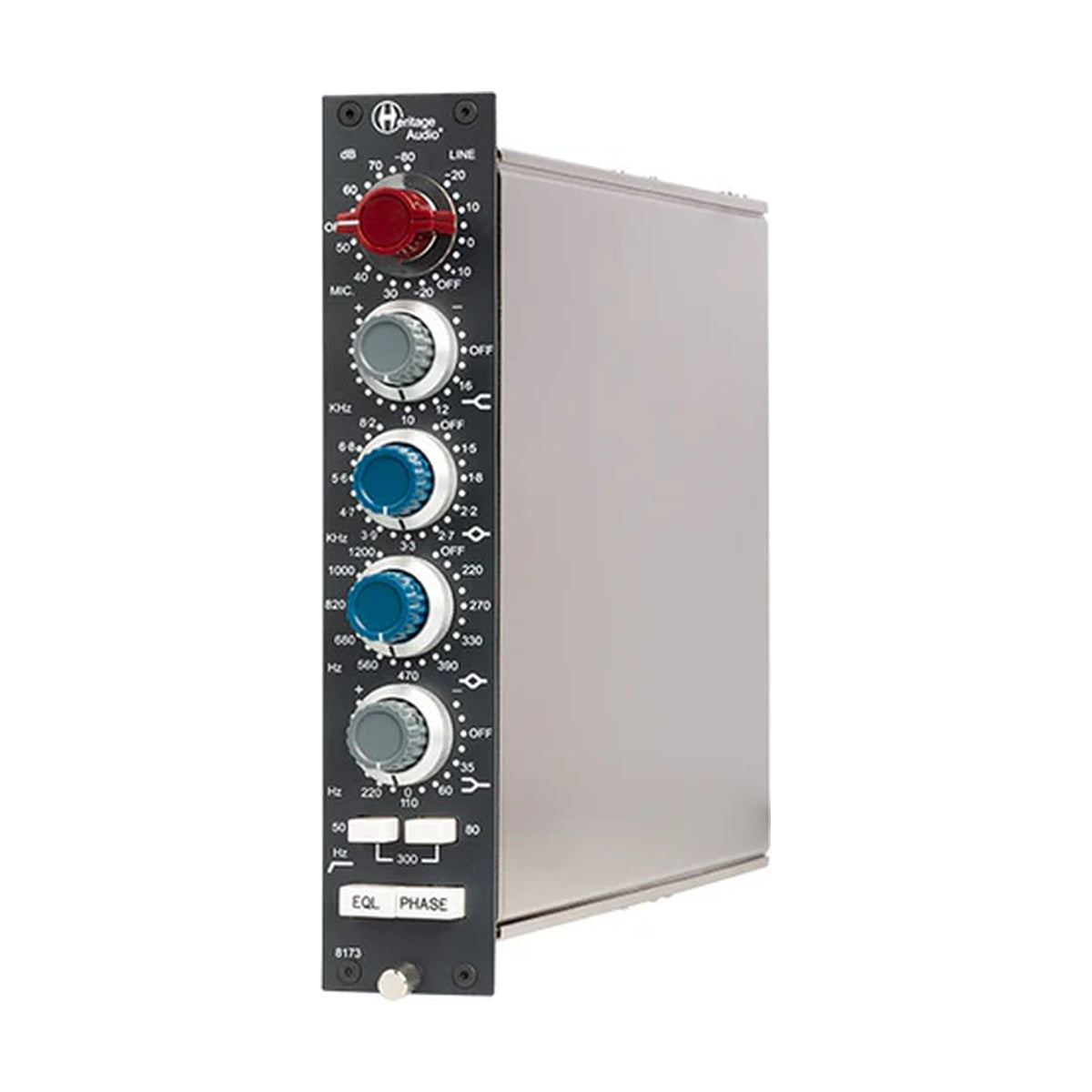

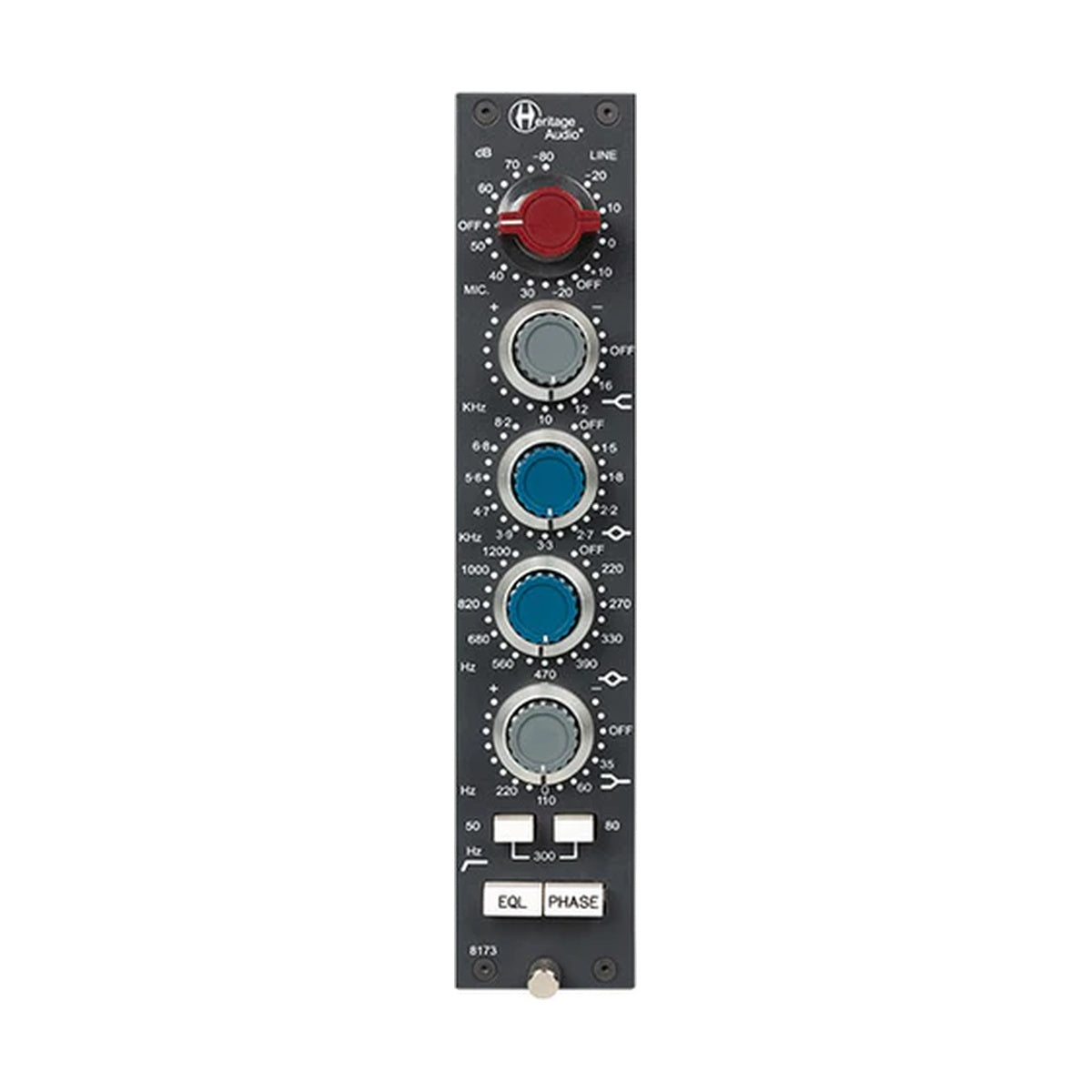

Heritage Audio 8173 to przedwzmacniacz mikrofonowy i moduł korektora do 80 Series, ze wzmacniaczem klasy A, wzmocnieniem 80 dB, 4-pasmowym korektorem i filtrem górnoprzepustowym.
Moduł 8173 został zaprojektowany do wypełnienia slotów modułów wejściowych w serii 80 vintage mikserów. Jest również kompatybilny z obudowami Heritage Audio Frame 8 i Rack 2 z zasilaniem. 8173 można łatwo opisać jako 1073 ze średnimi pasmami 1081. Heritage zdecydował się zachować pasma niskich i wysokich częstotliwości korektora 1073 Baxandall, ponieważ brzmią one niesamowicie, ale zrealizował wybór z 3 wysokich częstotliwości, jak w 1084.
Cechy Heritage Audio 8173
- Niesamowicie dokładne połączenie klasycznych 73- i 81-stylu modułów konsolowych
- Do użycia z zatwierdzonymi obudowami 80 Series Przedwzmacniacz klasy A z wzmocnieniem 80 dB, a także słodko brzmiący, 4-pasmowy korektor
- Średnie pasma korektora obejmują niemal cały słyszalny zakres częstotliwości
- Wzmacniacz liniowy klasy A ze wzmocnieniem 10 dB
- Korektory półkowe o niskim i wysokim paśmie z krzywymi Baxandalla dla gładkiego, naturalnie brzmiącego odtwarzania dźwięku Filtr górnoprzepustowy, przełączalny między 50 Hz, 80 Hz i 300 Hz

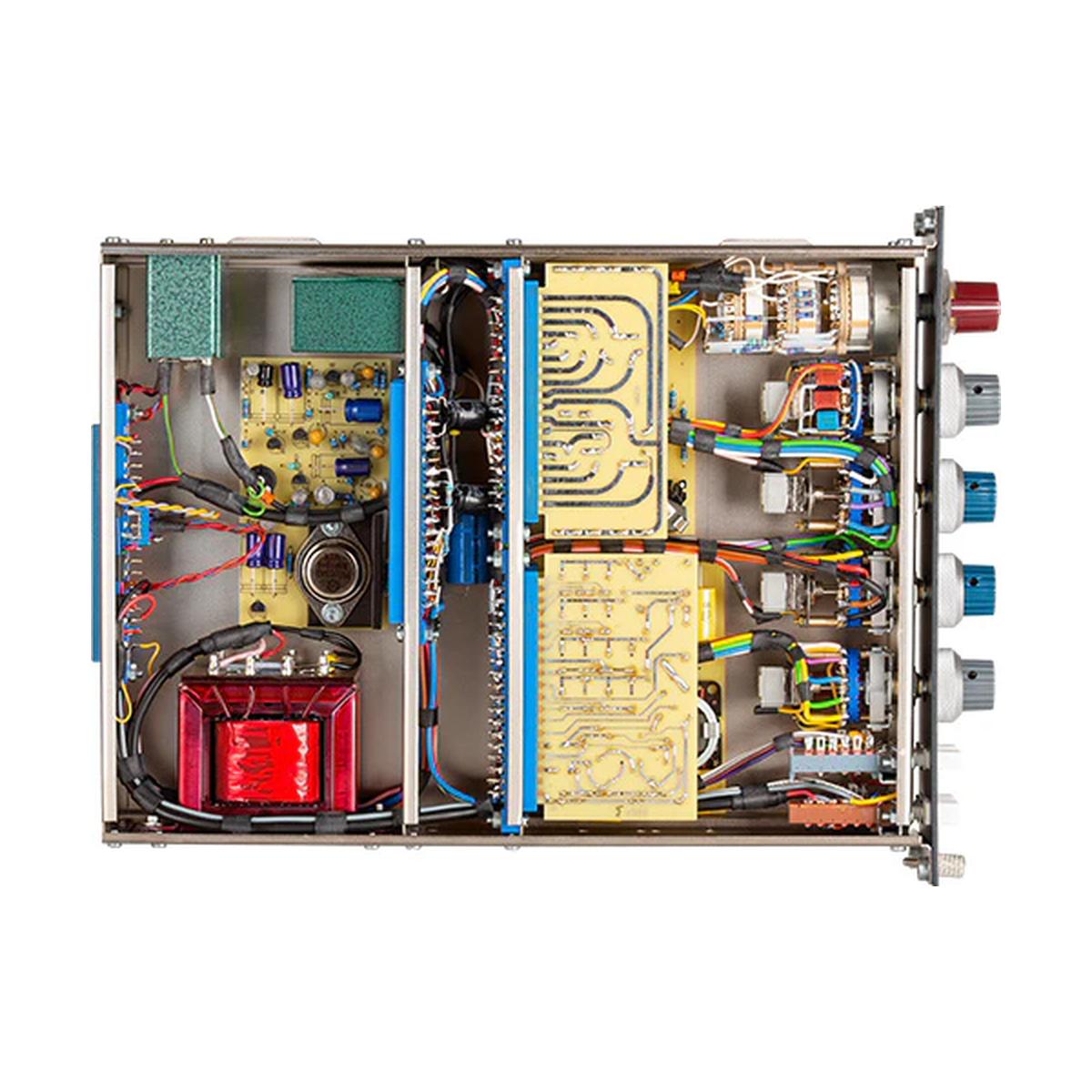

- Zasilanie phantom +48 V jest dostarczane przez obudowę 80 Series Zaprojektowany przy użyciu tych samych komponentów, specyfikacji i technik budowy, co oryginalne moduły produkowane przez Brytyjczyków
Specyfikacje Heritage Audio 8173
- Impedancja wejściowa mikrofonu: Wysoka = minimum 1200 Ω; niska = minimum 300 Ω. Wyższe pozycje wzmocnienia mają stopniowo większe impedancje, optymalne dla wstęgowych mikrofonów z niskim wzmocnieniem. Wejście jest symetrycznie zrównoważone transformatorowo i pływające
- Impedancja wejściowa linii: 10 kΩ mostkowanie, symetrycznie zrównoważone transformatorowo i pływające
- Impedancja wyjściowa: Mniejsza niż 75 Ω, symetrycznie zrównoważone transformatorowo i pływające, do napędzania obciążenia 600 Ω
- Impedancja wejściowa DI: Większa niż 2 MΩ, niesymetryczna
- Maksymalne wyjście: Większe niż +26 dBu przy 600 Ω (fabrycznie zakończone)
- THD: Mniejsze niż 0,025% przy 1 kHz, mniejsze niż 0,05% przy 100 Hz
- Pasmo przenoszenia: 20 Hz (+0,3 dB) do 20 kHz (-0,2 dB)
- Maksymalne wzmocnienie: Nieco większe niż 80 dB
- Szum wzmacniacza wyjściowego: Mniejszy niż -125 dBu EIN
- Pobór mocy: Mniej niż 86 mA na szynę przy ±16 V DC
- Wymiary (szer. x wys. x dł.): 38 mm x 135 mm x 150 mm
