Konstrukcja odchodzi od typowego podejścia „mic/line first, instrumenty przy okazji”. Osiem wejść HI GAIN (4 pary stereo) i sześć wejść UNITY (3 pary stereo) obsługuje osobno źródła o niskim i wysokim poziomie wyjściowym, każde z torem opartym na JFET-ach 2SK. Do tego dochodzi zbalansowane wejście liniowe, zwrot FX oraz dedykowany kanał mikrofonowy z do 70 dB wzmocnienia i phantom power. Wyjście główne prowadzone jest przez własny obwód DI 73 z transformatorami custom, a drugie wyjście master pozostaje bezT transformatorowe i neutralne.
Osobne tory dla instrumentów pasywnych i aktywnych
Rozdzielenie wejść na HI GAIN i UNITY rozwiązuje problem, z którym mierzy się każdy, kto próbował podłączyć pasywny bas, syntezator modularny i drum machine do jednego zwykłego miksera liniowego — zawsze coś jest za ciche albo przesterowane na wejściu. Kanały HI GAIN z buforami 12 dB są wycelowane w źródła pasywne (bas pasywny, Rhodes, syntezatory analogowe o niskim wyjściu) i przy mocniejszym sygnale dają miękkie nasycenie JFET zamiast szumu. Kanały UNITY zachowują neutralność dla źródeł o wyższym poziomie, bez dodatkowej kolorystyki. Każdy kanał instrumentalny przełącza się między trybem stereo a mono + THRU, gdzie wyjście THRU zachowuje oryginalną impedancję źródła — sygnał można jednocześnie miksować i wysłać dalej do wzmacniacza scenicznego lub zewnętrznego procesora, bez rozdzielaczy DI.
Pętla AUX jako alternatywa dla efektów wtyczkowych
Każdy kanał ma własny send AUX z wyborem pre/post-fader, a globalny przełącznik FX ON/OFF pozwala na natychmiastowe porównanie A/B z i bez efektów. Ponieważ pętla pracuje na poziomie instrumentalnym, sygnał z kanału mikrofonowego można poprowadzić przez pedały gitarowe — chorus, delay, reverb, distortion — i wrócić nim do miksu przez zwrot stereo. To rozwiązuje problem wokalistów i producentów, którzy chcą przetwarzać głos analogowymi pedałami na żywo, bez budowania oddzielnego łańcucha sygnałowego czy dodatkowego sprzętu.
KLUCZOWE CECHY
- 19 wejść / 8 wyjść w kompaktowej obudowie biurkowej
- 4 pary stereo (8 kanałów) HI GAIN na buforach JFET Toshiba 2SK, 12 dB wzmocnienia
- 3 pary stereo (6 kanałów) UNITY na buforach JFET bez dodatkowej kolorystyki
- Zbalansowane wejście liniowe stereo
- Dedykowany przedwzmacniacz mikrofonowy JFET, do 70 dB wzmocnienia, phantom power
- Przełącznik stereo / mono + THRU na każdym kanale instrumentalnym
- Pełna sekcja AUX per kanał z globalnym przełącznikiem FX ON/OFF
- Dwa niezależne wyjścia master, oba zbalansowane
- Wbudowany wzmacniacz słuchawkowy z osobną regulacją poziomu
SPECYFIKACJA TECHNICZNA
- Format: mikser biurkowy
- Wejścia: 19, wyjścia: 8
- Kanały HI GAIN: bufory JFET 2SK, 12 dB gain
- Kanały UNITY: bufory JFET 2SK, wzmocnienie jednostkowe
- Preamp mikrofonowy: JFET input stage, do 70 dB gain

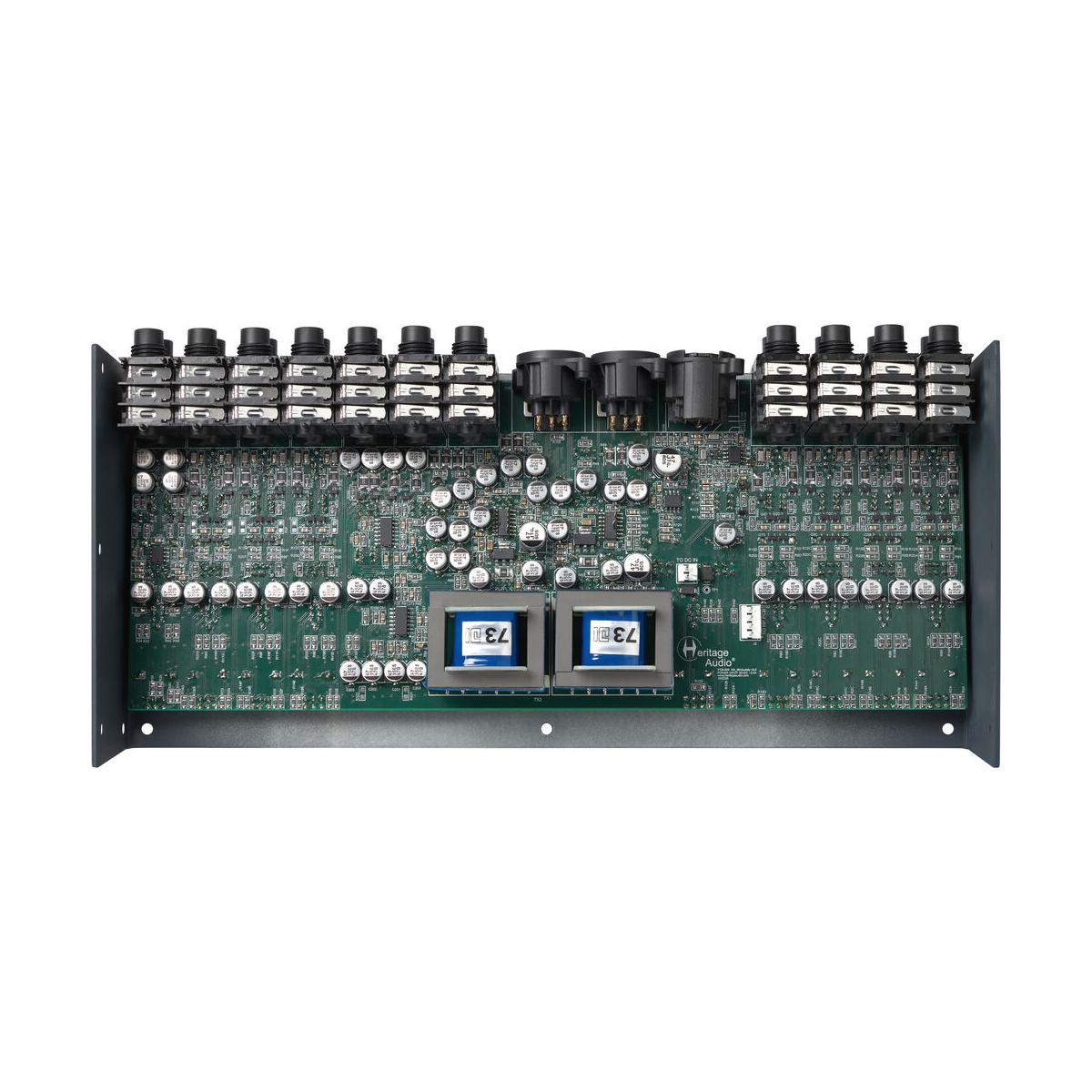

- Master Main Out: obwód DI Heritage Audio 73, transformatory custom, przełączany poziom line/mic
- Main Out 2: wyjście bezT transformatorowe
- Wyjście słuchawkowe z niezależną regulacją głośności
