HLabs Audio EQ169+

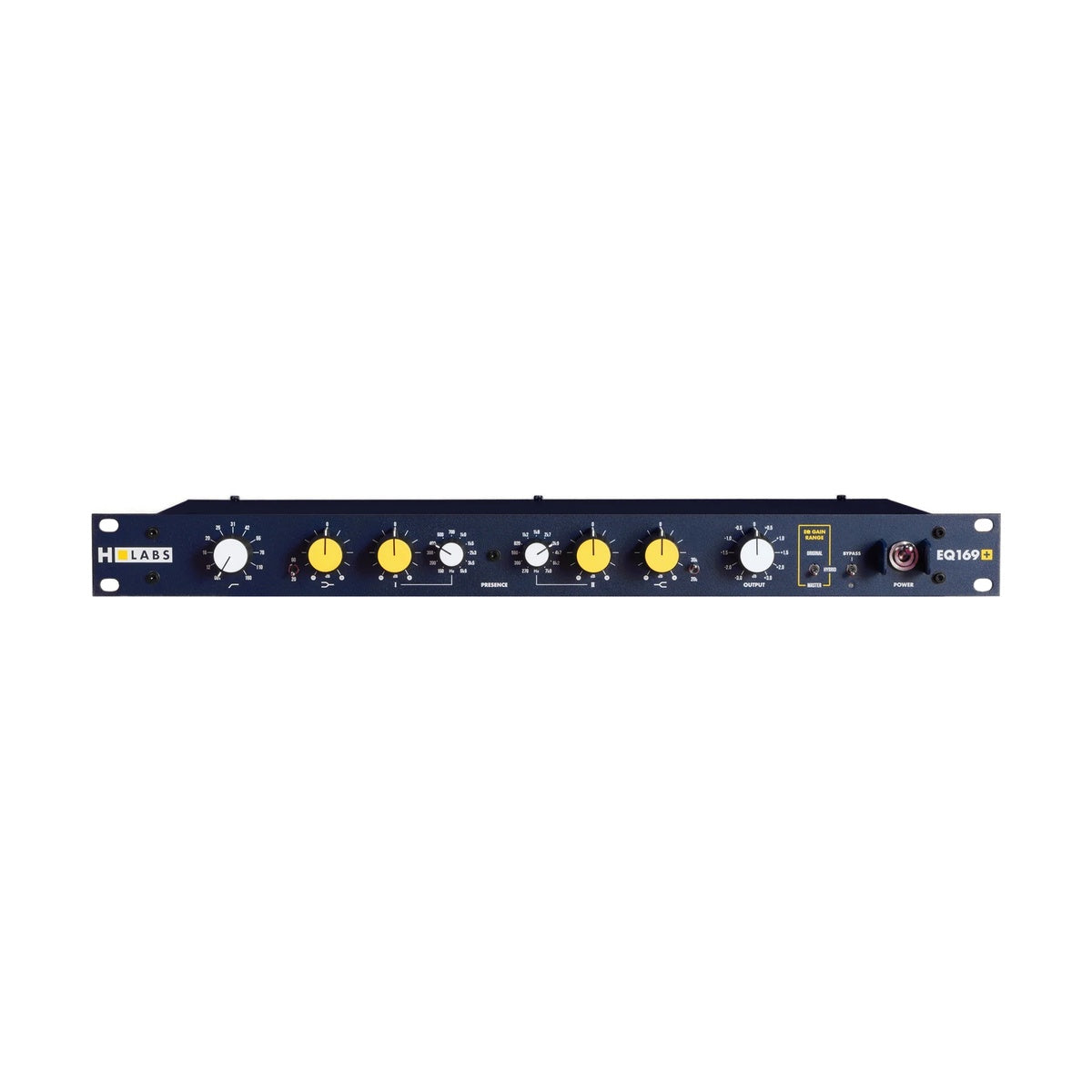

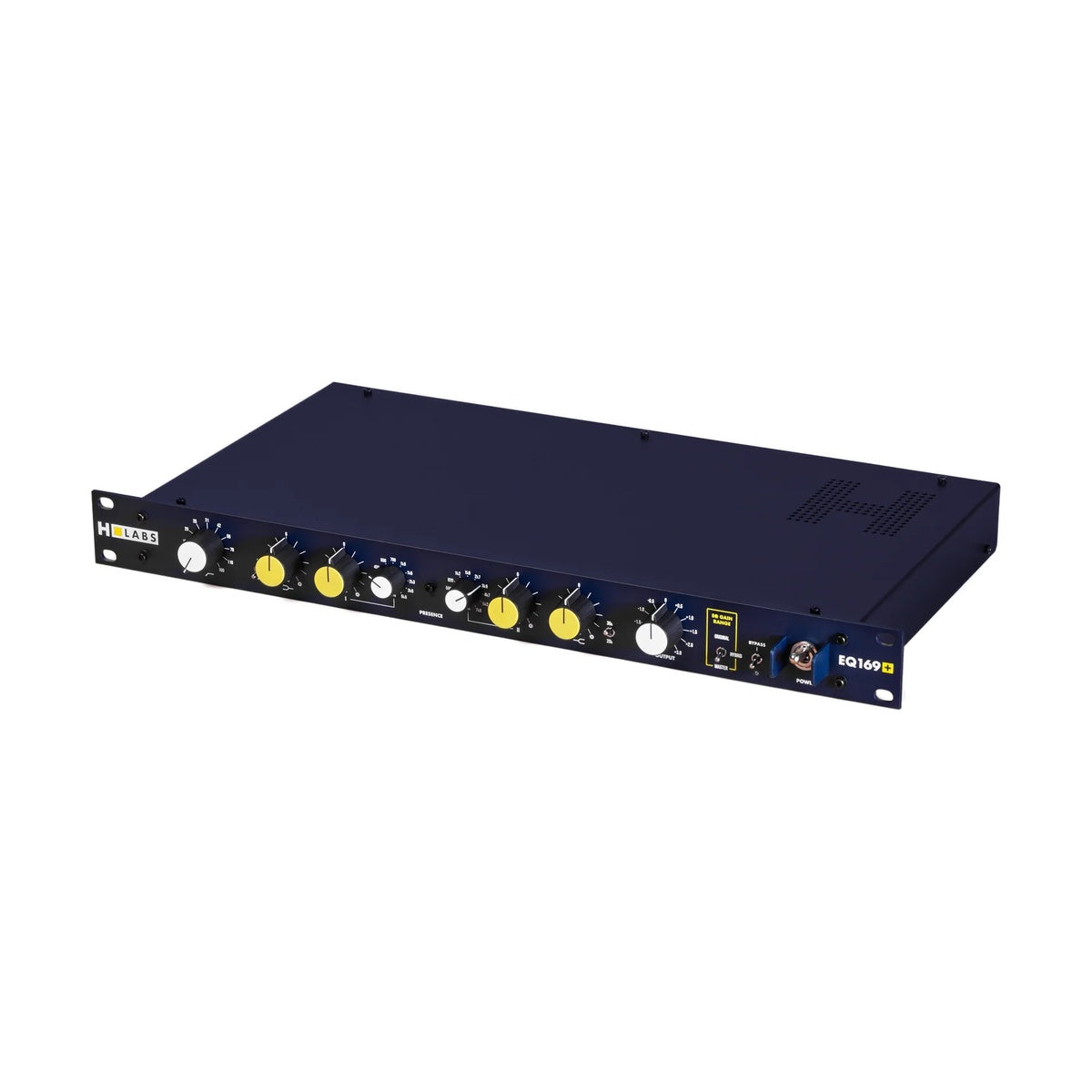

HLabs Audio EQ169+ to monofoniczny korektor masteringowy w obudowie 1U, oparty na topologii układu konsolety Studer 169 i rozbudowany o filtr górnoprzepustowy, trzy tryby zakresu wzmocnienia oraz regulację poziomu wyjściowego. Wszystkie pokrętła pracują na przełącznikach skokowych.

Powtarzalne ustawienie, także przy pracy w parze

Korektor masteringowy bez skokowej regulacji nie nadaje się do pracy stereo: dwa egzemplarze ustawione „na oko" nigdy nie są identyczne, a różnica pół decybela w jednym paśmie przesuwa obraz stereo. EQ169+ ma za każdym pokrętłem przełącznik jedenastopozycyjny, a dopasowanie wzmocnienia między egzemplarzami wynosi ±0,1 dB. Ustawienie da się odtworzyć po tygodniu, po zmianie sesji i na drugim urządzeniu w parze.

Trzy tryby zakresu zamiast trzech różnych korektorów

Ten sam układ ma inne wymagania przy śledzeniu, przy szynie i przy masteringu. Tryb Standard daje ±12 dB na paśmie Presence i ±15 dB na półkach, tryb Hybrid ogranicza półki do ±5 dB, a tryb Mastering sprowadza wszystko do ±5 dB — czyli do rozdzielczości, w której jeden krok pokrętła to realna decyzja, a nie skok przez pół pasma. Filtr górnoprzepustowy o konstrukcji z ograniczonym rezonansem oferuje dziesięć nastaw od 12 do 160 Hz plus pozycję bypass.

KLUCZOWE CECHY

• Monofoniczny korektor masteringowy w obudowie 1U
• Topologia oparta na układzie konsolety Studer 169
• Wszystkie regulacje na przełącznikach jedenastopozycyjnych
• Trzy tryby zakresu: Standard, Hybrid i Mastering
• Filtr górnoprzepustowy o ograniczonym rezonansie, 10 częstotliwości plus bypass
• Półka górna przełączana na 20 kHz lub 35 kHz
• Dwa filtry „Presence", łącznie 22 częstotliwości od 150 do 7000 Hz
• Półka dolna przełączana na 20 Hz lub 60 Hz
• Regulacja poziomu wyjściowego ±3 dB w krokach co 0,5 dB

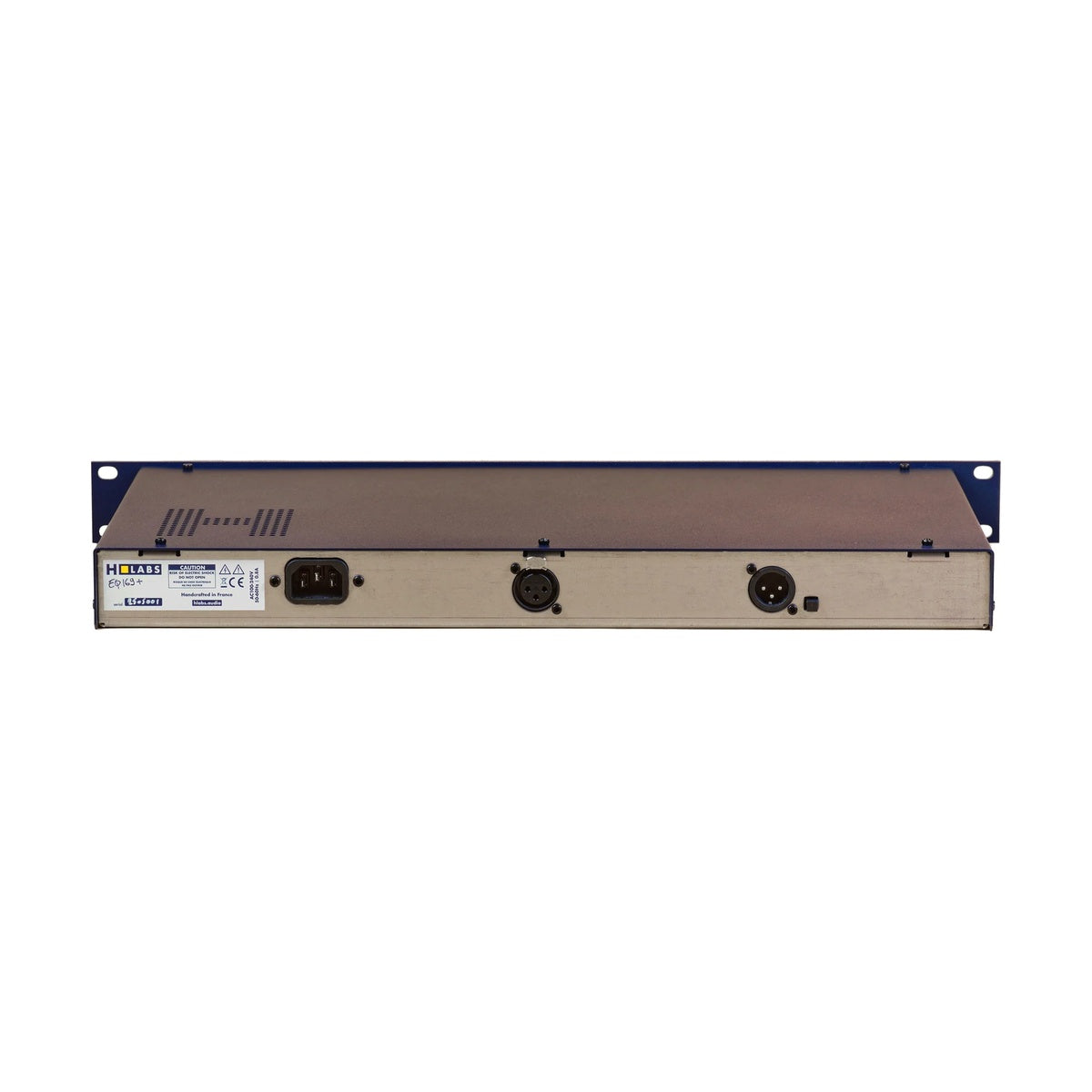

• Wejście i wyjście beztransformatorowe, bypass na przekaźniku
• Dopasowanie wzmocnienia między egzemplarzami ±0,1 dB

SPECYFIKACJA TECHNICZNA

• Filtr górnoprzepustowy: 12; 16,4; 20,6; 25,0; 30,9; 42; 55; 78; 110; 160 Hz plus bypass
• Półka górna: 20 kHz lub 35 kHz
• Filtry „Presence": 22 wartości od 150 do 7000 Hz, Q ≈ 1,0
• Półka dolna: 20 Hz lub 60 Hz
• Tryb Standard: ±12 dB na Presence, ±15 dB na półkach
• Tryb Hybrid: ±12 dB na Presence, ±5 dB na półkach
• Tryb Mastering: ±5 dB na Presence i na półkach
• Maksymalny poziom wejścia i wyjścia: +22 dBu
• Impedancja wejściowa: 48 kΩ; wyjściowa: 50 Ω
• THD: 0,005% przy 0 dBu, S/N powyżej 108 dB
• Pasmo przenoszenia (1 kΩ): ±0,1 dB od 5,4 Hz do ponad 25 kHz
• Obudowa: rack 19 cali, wysokość 1U
