HUM Audio N-Closure (module)

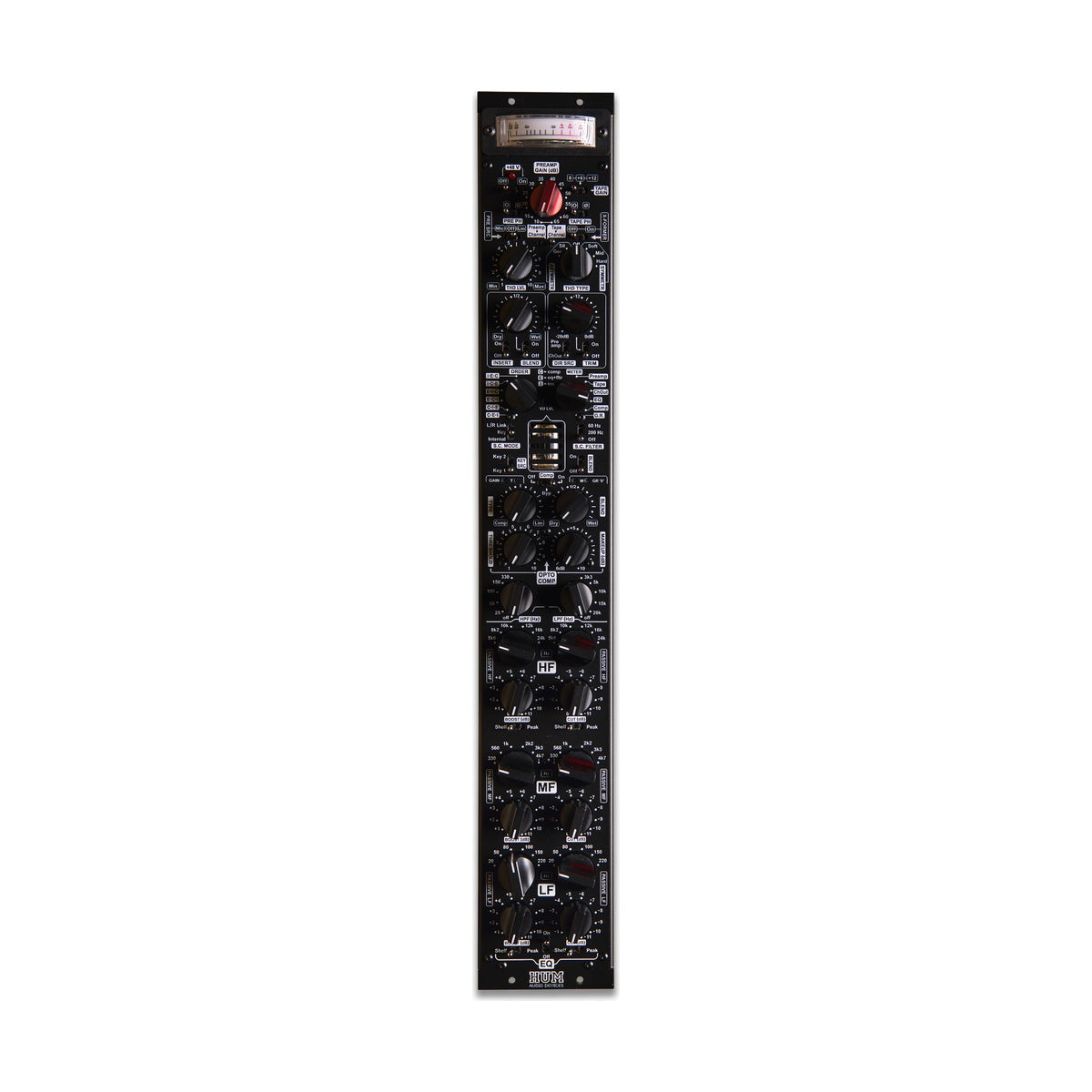

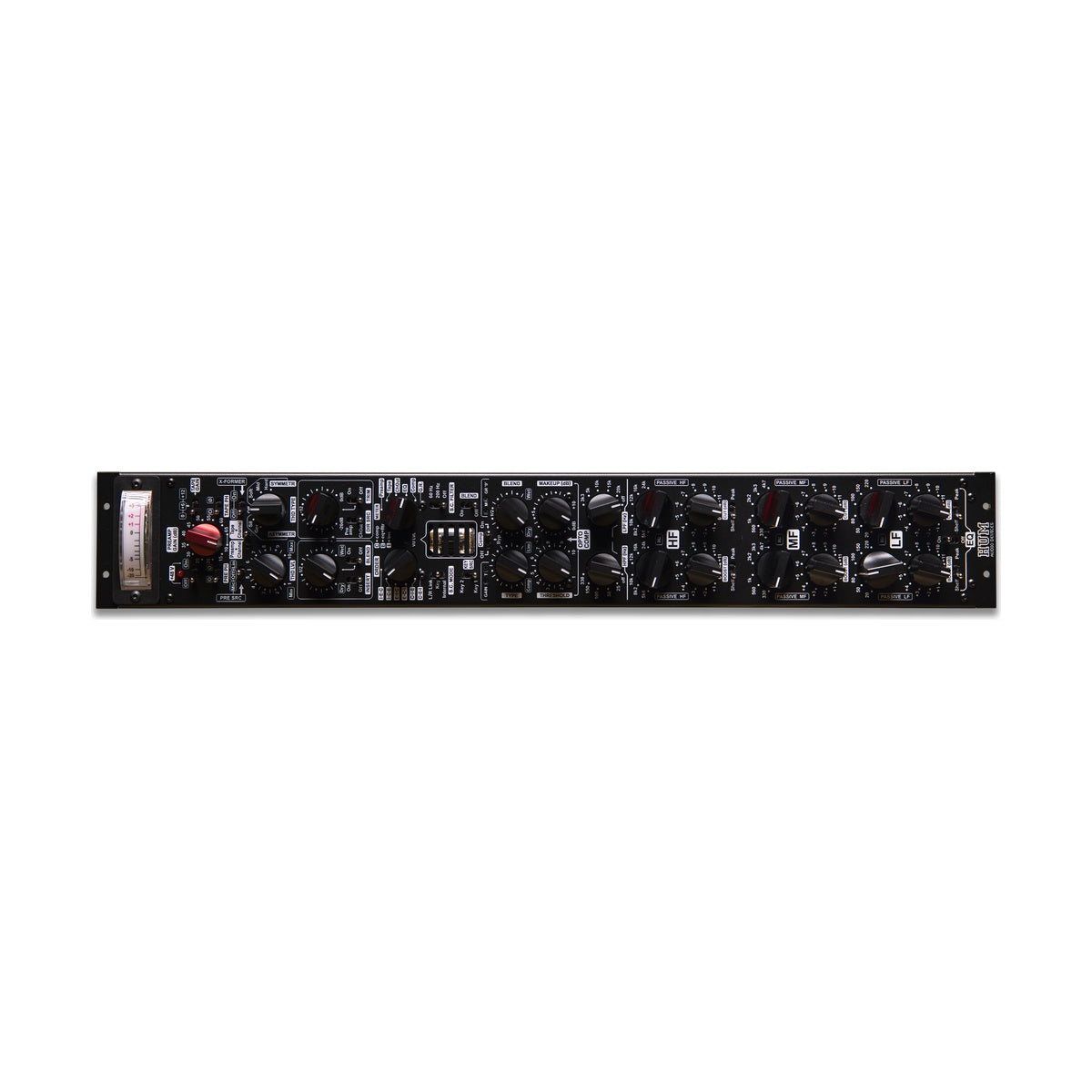

HUM Audio N-Closure (moduł) to pojedynczy moduł channel strip — N-Strip — przeznaczony do montażu w obudowach N-Closure 2 (4U, max 2 moduły) lub N-Closure 6 (11U, max 6 modułów). Identyczny elektronicznie z kanałami konsoli N-TROPHY, bez funkcji związanych z Center Section konsoli (aux, routing do grup, panoramowanie, sekcja MixB). Każdy moduł to autonomiczny tor sygnałowy klasy A z pełnym zestawem narzędzi kształtowania brzmienia: dyskretny preamp Mic/Line/Hi-Z na opampach Jensen JE990 (gain 0–66 dB), przestawiany wejściowy transformator audio, stage THD z 5 typami saturacji, lampowy kompresor optyczny na lampie ECC88, 6-pasmowy pasywny EQ z HPF/LPF, insert z Dry/Wet Blend i output trim. Całe sterowanie routingiem oparte jest na przekaźnikach ze złoconymi stykami. Ręcznie wykonany w Polsce.

Preamp, transformator i stage THD — trzy poziomy barwienia na wejściu

Preamp Mic/Line/Hi-Z oparty na opampach Jensen JE990 i topologii zbliżonej do flagowego preamp RP-2 dostarcza wzmocnienia 0–66 dB z 12-pozycyjnym skokiem. Impedancja wejściowa mikrofonu to 3,5 kOhm, linii 10 kOhm, Hi-Z powyżej 1 MOhm; maksymalny poziom wejściowy +22 dBV; phantom power 48V. Opcjonalny transformator wejściowy (X-FORMER) włączany przekaźnikiem między preampem a EQ dodaje subtelne wzmocnienie harmonicznych w niskich częstotliwościach i delikatne analogowe ograniczenie poziomów ekstremalnych bez straty detalu. Stage THD — 5 typów saturacji harmonicznej: ASYMMETRICAL Germanium, ASYMMETRICAL Silicon, SYMMETRICAL Soft/Medium/Hard — pozwala dozować nasycenie od delikatnej analogowej ciepłości po celowe przesterowanie o charakterze lamp lub tranzystorów germanowych. Wejście Tape z przełącznikiem 0/+6/+12 dB gain. Inwersja fazy per wejście (Mic, Line, Tape).

Lampowy kompresor optyczny, pasywny EQ i konfigurowalna kolejność procesorów

Lampowy kompresor optyczny z lampą ECC88 oferuje płynnie regulowaną charakterystykę od trybu wolnego, klejącego (LA-2A type) do szybkiego limitera (FET/1176-type) bez progów — jeden pokrętło morph. Dry/Wet Blend umożliwia przetwarzanie równoległe. HPF w obwodzie detekcji wewnętrznego sidechain, dwa zewnętrzne KEY input (KEY1/KEY2), link stereo. Lampę można wyłączyć niezależnie od kompresji (tryb bypass lampy) — możliwość pracy z kompresją bez nasycenia lampowego, przedłużenie żywotności lampy gdy kompresor nieużywany. VU-metr Sifam z przełączanymi trybami wskazania: Post Gain, Gain Reduction, Trim, Input (tylko przy aktywnym insercie). 6-pasmowy pasywny EQ z oddzielnymi pokrętłami Boost i Cut per pasmo; HF i LF z przełączanym trybem Peak/Shelf; HPF i LPF 6 dB/oct z wybieraną częstotliwością na przełącznikach obrotowych. Kolejność procesorów w torze sygnałowym jest wolno konfigurowalna poprzez przekaźniki — 6 możliwych permutacji kolejności Preamp / EQ / Compressor / Insert. Output Trim z selektorem źródła sygnału i regulacją poziomu.

KLUCZOWE CECHY

• Pojedynczy moduł N-Strip — identyczny z kanałem konsoli N-TROPHY (bez funkcji Center Section)
• Przeznaczony do obudów N-Closure 2 (max 2 moduły, 4U) lub N-Closure 6 (max 6 modułów, 11U)
• Dyskretny preamp klasy A Mic/Line/Hi-Z na Jensen JE990 — gain 0–66 dB, 12 pozycji
• Impedancje: Mic 3,5 kOhm / Line 10 kOhm / Hi-Z powyżej 1 MOhm
• Phantom power 48V; inwersja fazy per wejście; Tape input z przełącznikiem 0/+6/+12 dB
• Przestawiany transformator wejściowy (X-FORMER) — wzmocnienie harmoniczne LF, analog roll-off HF
• Stage THD: 5 typów saturacji (Germanium, Silicon asymetryczne; Soft/Medium/Hard symetryczne)
• Lampowy kompresor optyczny ECC88 — morph Comp→Lim, Dry/Wet Blend, stereo link
• Sidechain: HPF wewnętrzny, KEY1/KEY2 zewnętrzne, AUX 7+8 jako sidechain busy
• Bypass lampy niezależny od kompresji — ochrona lampy, czystsza kompresja na żądanie
• 6-pasmowy pasywny EQ z oddzielnymi Boost/Cut; Peak/Shelf przełączane na HF i LF
• HPF i LPF 6 dB/oct z wybieraną częstotliwością na przełącznikach obrotowych
• Insert pętla zewnętrzna XLR z Dry/Wet Blend — przetwarzanie równoległe
• 6 konfigurowalnych kolejności procesorów w torze (Preamp/EQ/Comp/Insert)
• VU-metr Sifam: Post Gain / Gain Reduction / Trim / Input (przy aktywnym insercie)
• Output Trim z selektorem źródła i regulacją poziomu
• Całe sterowanie routingiem na przekaźnikach ze złoconymi stykami
• 100 mm krokkowy zmotoryzowany fader na stałych rezystorach (identyczny jak w N-TROPHY)
• Ręcznie wykonany w Polsce

SPECYFIKACJA TECHNICZNA

• Typ: pojedynczy moduł channel strip (N-Strip) do obudowy N-Closure 2 lub N-Closure 6
• Tor sygnałowy: dyskretny, klasa A, zbalansowany, przekaźnikowo przełączany
• Preamp: Jensen JE990, gain 0–66 dB (12 pozycji)
• Impedancja wejścia Mic: 3,5 kOhm; Line: 10 kOhm; Hi-Z: powyżej 1 MOhm
• Maksymalny poziom wejściowy: +22 dBV
• Phantom power: 48V
• Transformator wejściowy: przestawiany (X-FORMER, opcjonalny w torze)
• Stage THD: 5 typów (Germanium, Silicon, Soft, Medium, Hard)
• Kompresor: opto z lampą ECC88, morph Comp→Lim ciągły, Dry/Wet, stereo link
• Sidechain kompresora: HPF wewnętrzny, KEY1/KEY2 zewnętrzne, AUX 7+8
• EQ: 6-pasmowy pasywny, oddzielne Boost/Cut per pasmo, Peak/Shelf HF/LF
• HPF/LPF: 6 dB/oct, częstotliwość na przełączniku obrotowym
• Insert: XLR zbalansowany, Dry/Wet Blend
• Kolejność procesorów: 6 konfiguracji (przekaźnikowe)
• VU metr: Sifam, tryby Post Gain / GR / Trim / Input
• Fader: 100 mm krokowy zmotoryzowany (stałe rezystory)
• Routing: przekaźniki ze złoconymi stykami
• Produkcja: ręczna, Polska
