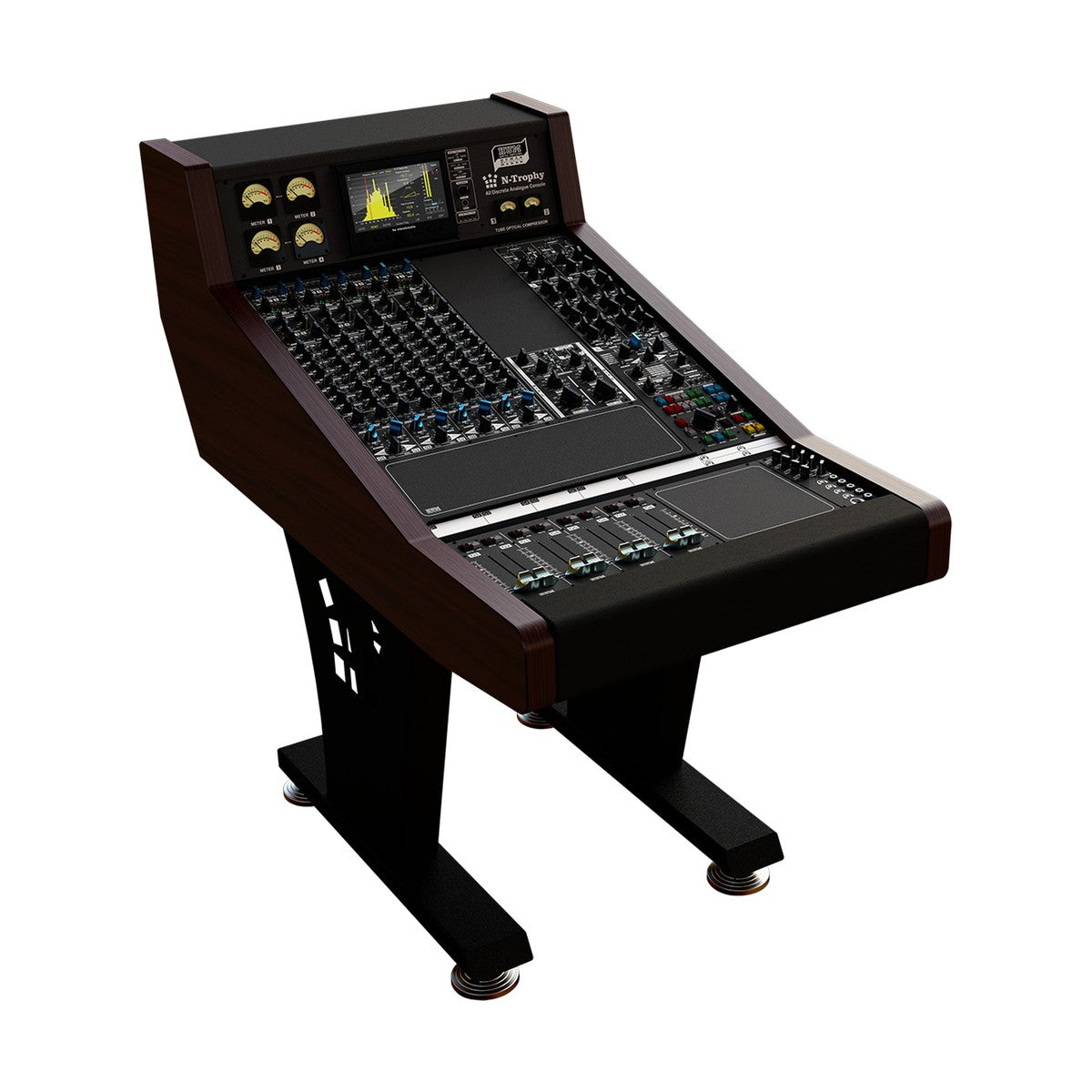

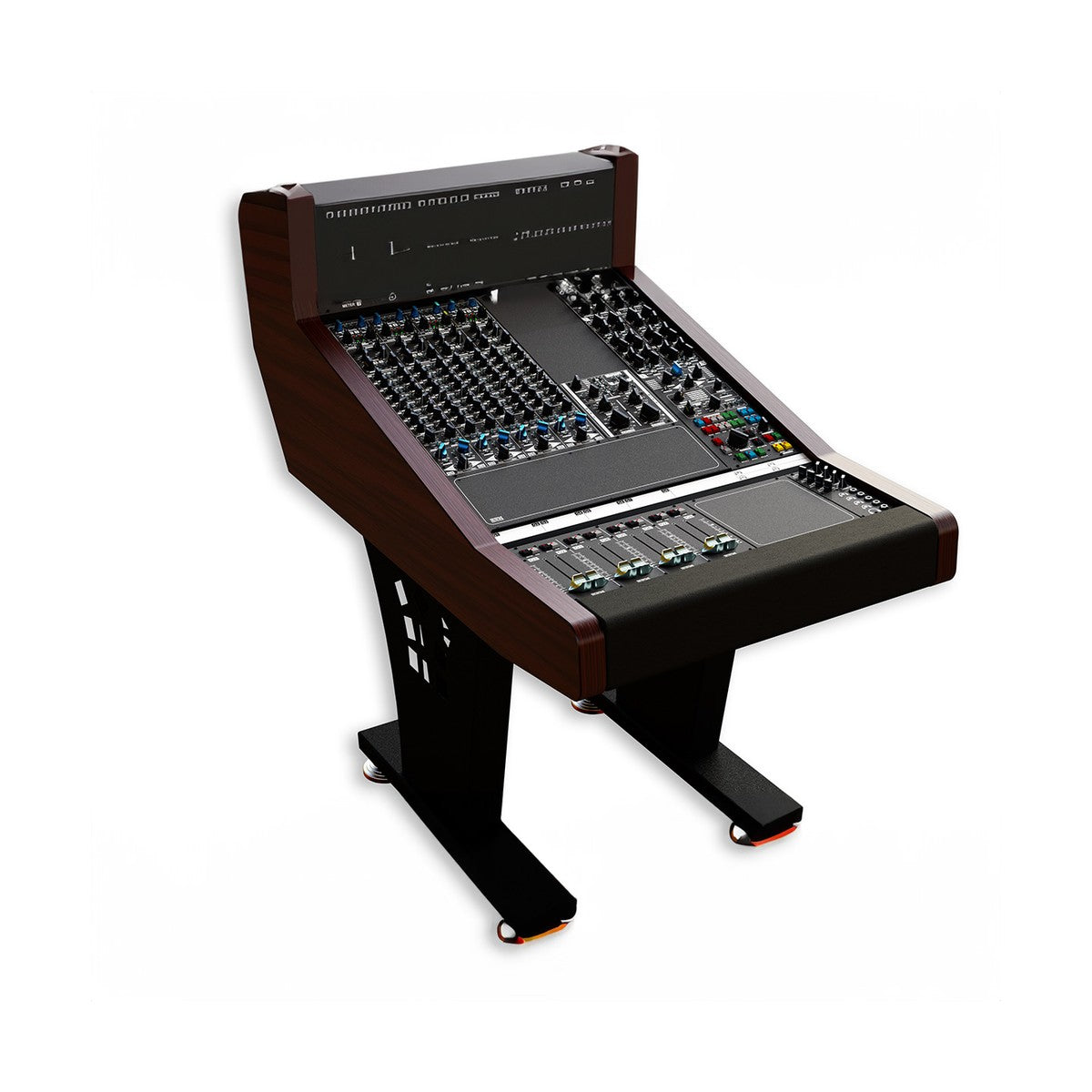

HUM Audio N-TROPHY (Analog Console (8-channel Section))

HUM Audio N-TROPHY (Analog Console — 8-Channel Section) to moduł ośmiu kanałów in-line konsoli N-TROPHY — podstawowy blok budulcowy systemu, dostępny jako samodzielny zakup do rozbudowy istniejącej konsoli lub jako punkt startowy nowego setup. Każda 8-kanałowa sekcja dodaje 57 cm do szerokości konsoli i zawiera 8 kompletnych kanałów strip z pełnym torem procesora identycznym jak w dowolnej innej konfiguracji N-TROPHY: dyskretny preamp klasy A na opampach Jensen JE990 (topologia zbliżona do flagowego preamp RP-2, gain do 66 dB), przestawiany transformator wejściowy, stage THD z 5 typami saturacji, lampowy kompresor optyczny na lampach NOS Mullard, 6-pasmowy pasywny EQ i insert matrix. Modularne sekcje można łączyć w dowolnej kolejności i dokupywać pojedynczo, bez konieczności kupowania nowej konsoli.

Architektura kanału — preamp, THD, kompresor lampowy, pasywny EQ

Preamp mikrofonowy/liniowy/tape oparty na opampach Jensen JE990 dostarcza do 66 dB wzmocnienia z opcjonalnym wejściowym transformatorem audio (5 rodzajów barwienia: German, Silicon asymetryczny, Soft/Mid/Hard symetryczny). Stage THD — oryginalny projekt HUM Audio — dodaje harmoniczne celowo, z regulowaną intensywnością i charakterem nasycenia. Lampowy kompresor optyczny per kanał na lampach NOS Mullard oferuje płynnie regulowaną charakterystykę od trybu wolnego, klejącego (LA-2A) do szybkiego limitera (FET/1176-type) z HPF w obwodzie detekcji, zewnętrznym KEY input i linkiem stereo. 6-pasmowy pasywny EQ z HPF i LPF na przełącznikach obrotowych zapewnia pełną odtwarzalność ustawień i doskonałe dopasowanie między kanałami. Kolejność procesorów (kompresor/EQ/insert) jest konfigurowalna. Insert z Dry/Wet Blend umożliwia przetwarzanie równoległe zewnętrznych procesorów. Każdy kanał wyposażony jest w 100 mm krokkowy zmotoryzowany fader oparty na stałych rezystorach — unikalne rozwiązanie HUM Audio, które eliminuje niedokładności typowych faaderów analogowych.

Routing, aux, sidechain i integracja z DAW

Szerokość stripu to 7 cm — szersza niż w typowych large-format konsoletach, co zapewnia wygodę obsługi. Każdy kanał ma fader B (rotary) z Pan i Level oraz możliwością flip z faderem A i routingiem do grupy 1/2 lub Main MIX Bus; przełącznik PAN MODE (L‹PAN›R) pozwala na hard-pan bez utraty precyzji. Routing do Main MIX Bus i 4 par grupowych (8 mono grup) z SOLO SAFE i MUTE. 8 mono aux sends pre- lub post-fader per kanał, dostępnych jako sidechain bus (AUX 7 i AUX 8) dla kompresorów kanałowych i master compressora — możliwość mieszania sygnałów sidechain z różnych kanałów i grup. Fader A z możliwością sterowania faderem DAW po aktywacji w Center Section Automation Setup. Skala fadera N-TROPHY identyczna ze skalą Pro Tools. Zasilacz 3U rack pasywnie chłodzony — jeden unit zasila do 32 kanałów strip; przy większych konfiguracjach wymagane dwa zasilacze. Kompresory lampowe można wyłączyć niezależnie, przedłużając żywotność lamp.

KLUCZOWE CECHY

• 8 kompletnych kanałów in-line — dodaje 57 cm do szerokości konsoli
• Dyskretny preamp klasy A na opampach Jensen JE990 — gain do 66 dB
• Wejścia per kanał: Mic (XLR), Tape (XLR), Line (XLR/Jack), Insert Return (XLR)
• Wyjścia per kanał: Insert Send (XLR), Direct Out (XLR)
• Przestawiany wejściowy transformator audio — 5 typów barwienia (German, Silicon, Soft/Mid/Hard)
• Stage THD — 5 typów saturacji harmonicznej z regulowaną intensywnością
• Lampowy kompresor optyczny (NOS Mullard) — od LA-2A do FET/1176 z HPF, KEY, stereo link
• 6-pasmowy pasywny EQ + HPF/LPF na przełącznikach obrotowych (pełna odtwarzalność)
• Insert z Dry/Wet Blend — przetwarzanie równoległe zewnętrznych procesorów
• Konfigurowalna kolejność procesorów: kompresor/EQ/insert
• 100 mm krokkowy zmotoryzowany fader na stałych rezystorach (unikalne rozwiązanie HUM Audio)
• Fader B (rotary) z Pan, Level i flip do fadera A
• PAN MODE switch (L‹PAN›R) — hard-pan dla absolutnej separacji stereo
• Routing do Main MIX Bus i 4 par grupowych (8 mono grup)
• 8 mono aux sends pre/post-fader; AUX 7+8 jako sidechain bus dla kompresorów
• Moving fader automation przez DAW (skala = Pro Tools)
• Kompresory lampowe wyłączalne niezależnie — oszczędność energii, dłuższa żywotność lamp
• Moduły można zamawiać i dokupywać jednostkowo; kolejność łączenia dowolna
• Produkcja: ręczna, Polska

SPECYFIKACJA TECHNICZNA

• Typ: 8-kanałowy moduł in-line do konsoli N-TROPHY
• Preamp: dyskretny klasa A, Jensen JE990 opamps, gain do 66 dB
• Wejścia per kanał: Mic In XLR, Tape In XLR, Line In XLR/Jack, Insert Return XLR
• Wyjścia per kanał: Insert Send XLR, Direct Out XLR
• Transformator wejściowy: przestawiany, 5 typów barwienia
• Stage THD: 5 typów saturacji harmonicznej
• Kompresor: lampowy optyczny, NOS Mullard, od slow/gluey do fast/FET-type
• EQ: 6-pasmowy pasywny + HPF/LPF na przełącznikach obrotowych
• Insert: zewnętrzny z Dry/Wet Blend
• Fader: 100 mm krokowy zmotoryzowany (stałe rezystory)
• Aux sends: 8 mono pre/post-fader per kanał
• Routing: Main MIX Bus + 4 pary grup (8 mono grup)
• Szerokość stripu: 7 cm
• Szerokość sekcji 8-kanałowej: +57 cm do konsoli
• Zasilanie: +/-24V, zasilacz 3U rack pasywnie chłodzony (1 unit do 32 kanałów)
• Produkcja: ręczna, Polska
