Joranalogue Test 3 DIY Kit

Joranalogue Test 3 DIY Kit to zestaw do samodzielnego montażu specjalistycznego narzędzia do pomiaru napięć i prądów w Twoim modularnym systemie Eurorack. Ta płyta może zastąpić nieporęczne zestawy testowe z kilkoma multimetrami, niestandardowymi kablami itp.

Dwie przyciski pozwalają cyklicznie przełączać wyświetlanie na diodowym wyświetlaczu między pomiarami napięcia, prądu i prądu szczytowego na trzech szynach zasilających. Wartości szczytowe prądu są ciągle aktualizowane w tle, co jest idealne do szybkiego określenia maksymalnych prądów.

Oprócz pomiaru zużycia poszczególnych modułów, Test 3 umożliwia również testowanie zasilaczy i kabli, pomiar parametrów całego systemu (do 1A na każdej szynie), debugowanie własnoręcznie robionych modułów, zasilanie płytek prototypowych z głównego systemu itp.

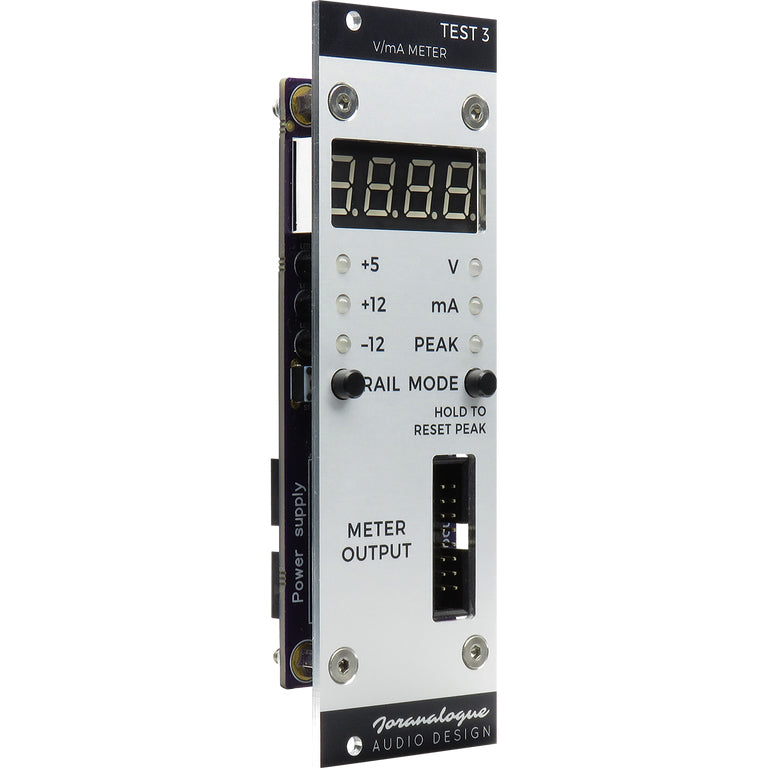

Zestaw Test 3 DIY Kit przeznaczony jest do prostego samodzielnego montażu, wymagającego tylko pracy lutowniczej i podstawowych narzędzi. Można go złożyć jako oddzielną płytę lub jako pełnowartościowy moduł Eurorack przy dodatkowym zakupie panelu przedniego Front Panel Kit. Większość sprzedawców łączy oba zestawy w komplecie. Zaledwie 11 komponentów do lutowania - doskonały początek projektu DIY w syntezie!

Kluczowe funkcje:
- Pomiar do 20V i 1A na każdej szynie, w tym +5V
- Rozdzielczość 20mV dla napięcia, 1mA dla prądu
- Ciągłe śledzenie prądów szczytowych

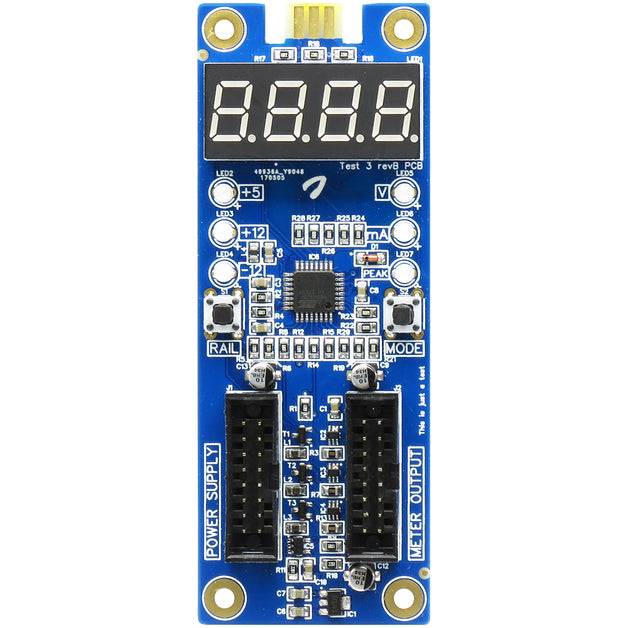

- Zainstalowane fabrycznie komponenty SMD

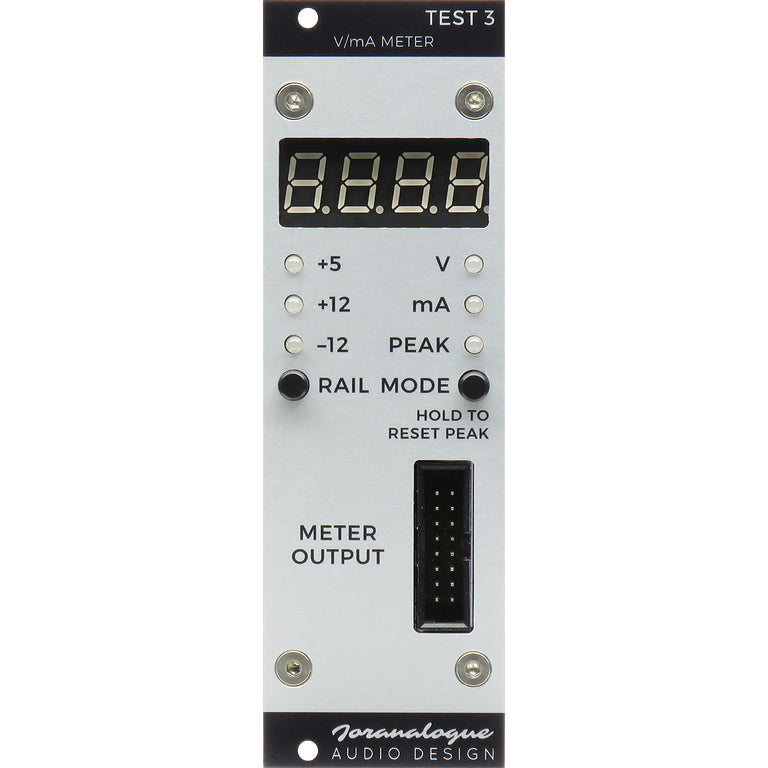

- Frezerowany panel aluminiowy z niezmywalną grafiką (moduł)
- Ochrona przed odwrotną polaryzacją, wyposażony w elementy montażowe
- Wysokiej jakości komponenty, montaż w Belgii
