Locomotive Audio Model 86B-1 to jednokanałowa wersja obwodu 86B-2 w formacie modułu 500-series, oparta na tej samej filozofii uwspółcześnionego preampu z magnetofonu Ampex 601. W przeciwieństwie do dwukanałowego rodzeństwa na wejściu pracuje tu lampa 6BR7 zamiast EF86, przy tym samym wyjściowym 12AY7 i maksymalnym wzmocnieniu 75 dB. To jednokanałowy odpowiednik dwukanałowego 86B-2, dopasowany do slotu 500-series zamiast osobnej obudowy rack.
Ta sama rodzina, inna lampa wejściowa

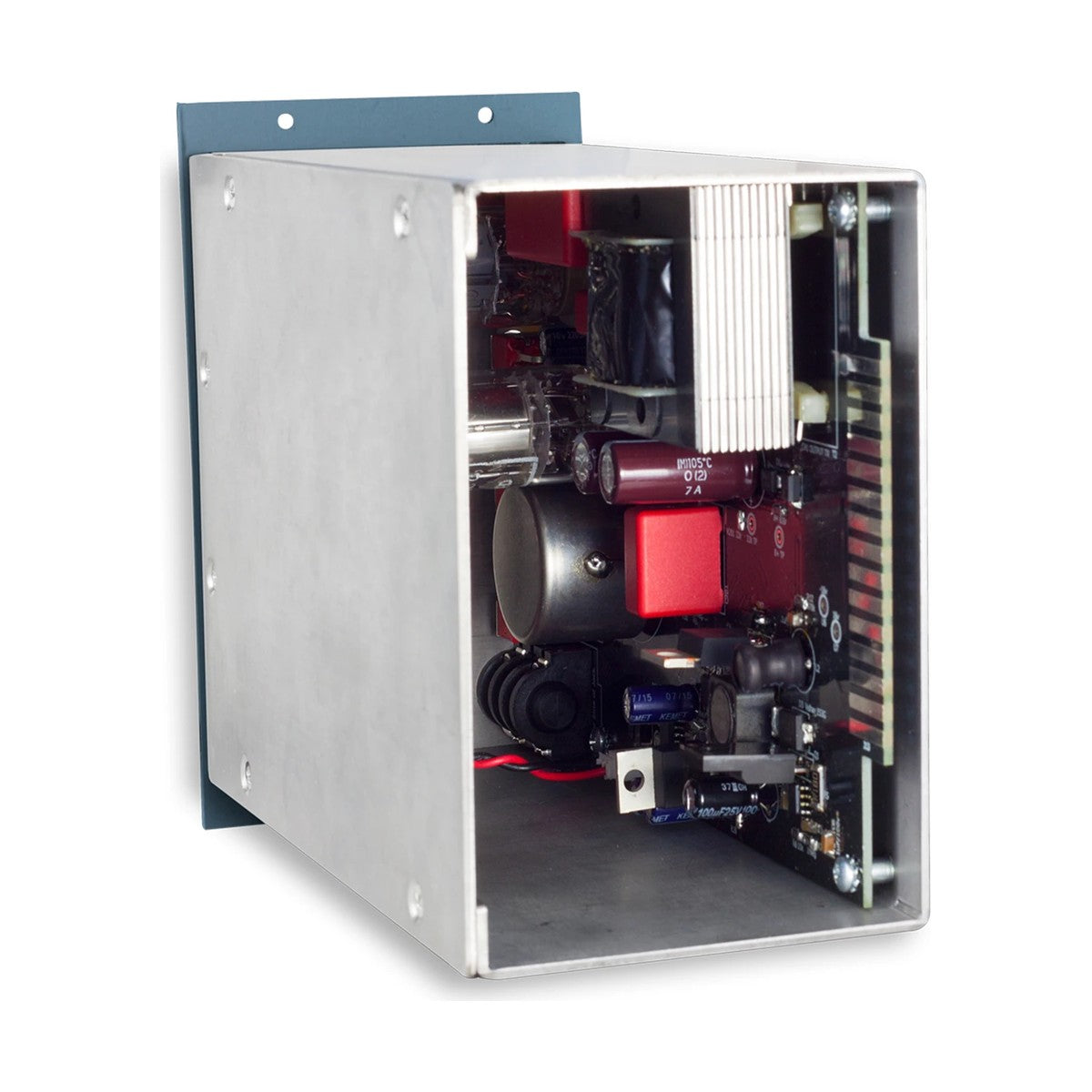

6BR7 i EF86 to funkcjonalnie zbliżone pentody o zdalnie sterowanej charakterystyce, ale to różne modele lamp – 86B-1 nie jest więc dokładną kopią pojedynczego kanału 86B-2, lecz osobnym wcieleniem tej samej linii Ampex 601/286A, dopasowanym do formatu 500-series. Transformatory ekranowane mu-metalem na wejściu i niklowo-stalowe na wyjściu, nawijane we własnym zakładzie, pozostają wspólne dla całej rodziny preampów Locomotive.
Pełna kontrola w jednym slocie 500-series

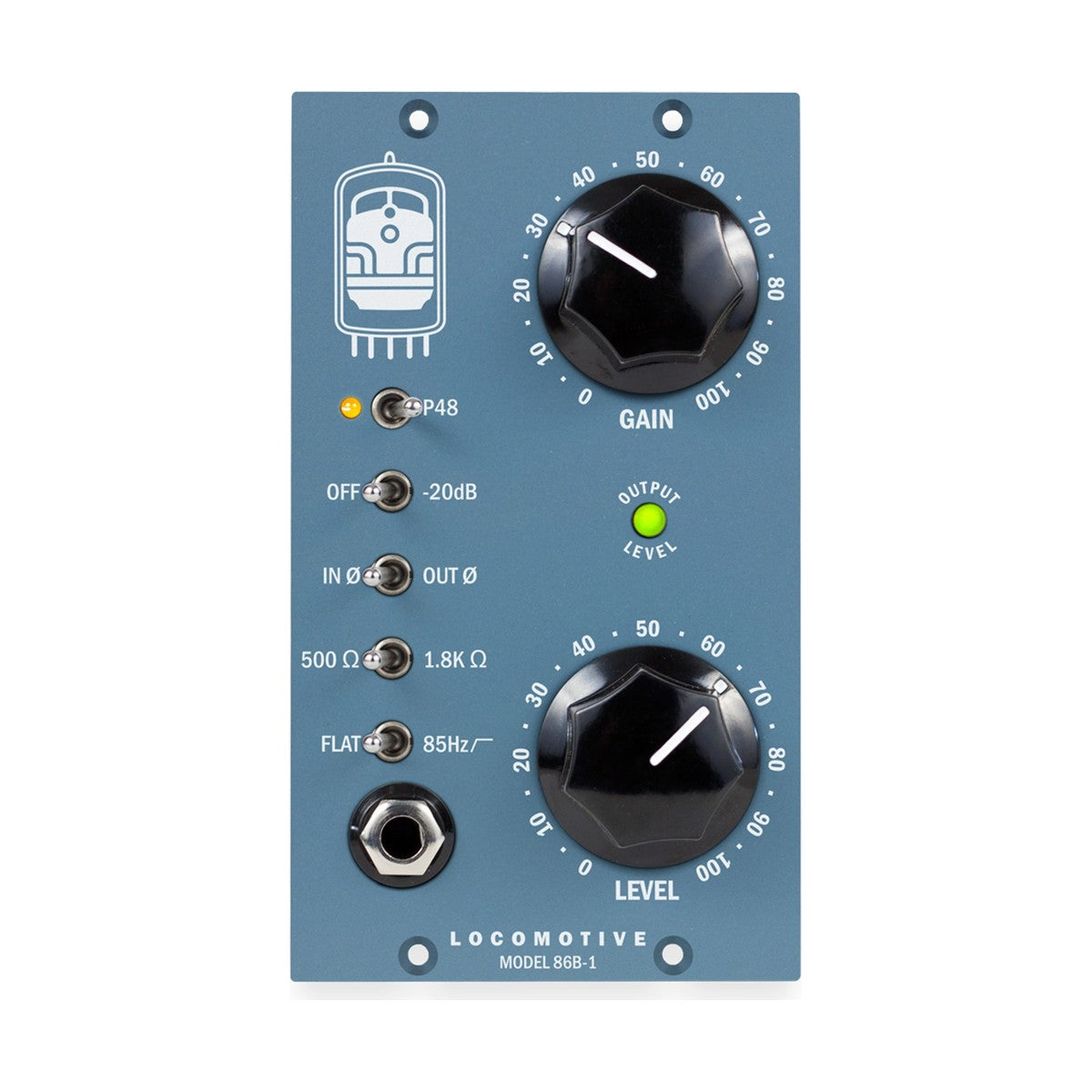

Dwupokrętłowy układ gain/level, tłumik -20 dB, filtr dolnozaporowy 85 Hz, przełączana impedancja wejścia mikrofonowego, wejście DI o wysokiej impedancji na panelu przednim, zasilanie phantom +48V z odwróceniem fazy i trójkolorowy miernik LED dają w jednym module 500-series pełny zestaw funkcji znany z większych preampów rack. Format 500-series pozwala zmieścić ten sam poziom kontroli co w większym 86B-2 w pojedynczym slocie rackowym, oszczędzając miejsce tam, gdzie liczy się gęstość kanałów na jednostkę przestrzeni.
KLUCZOWE CECHY
- Jednokanałowy lampowy preamp w formacie 500-series
- Lampa wejściowa 6BR7, wyjściowa 12AY7
- Ta sama konstrukcja co 86B-2, w innym formacie i z inną lampą wejścia
- Przełączana impedancja wejścia mikrofonowego
- Tłumik -20 dB i filtr dolnozaporowy 85 Hz
- Wejście DI o wysokiej impedancji na panelu przednim
- Zasilanie phantom +48V z odwróceniem fazy
- Trójkolorowy miernik LED wyjścia
- Produkcja ręczna, USA
SPECYFIKACJA TECHNICZNA
- Typ: jednokanałowy lampowy preamp, 500-series
- Lampy: 6BR7 (wejście), 12AY7 (wyjście)
- Maksymalne wzmocnienie: 75 dB
- Transformatory: wejściowy mu-metal, wyjściowy niklowo-stalowy, nawijane własnoręcznie
- Tłumik: -20 dB
- Filtr dolnozaporowy: 85 Hz
- Zasilanie: +48V phantom
