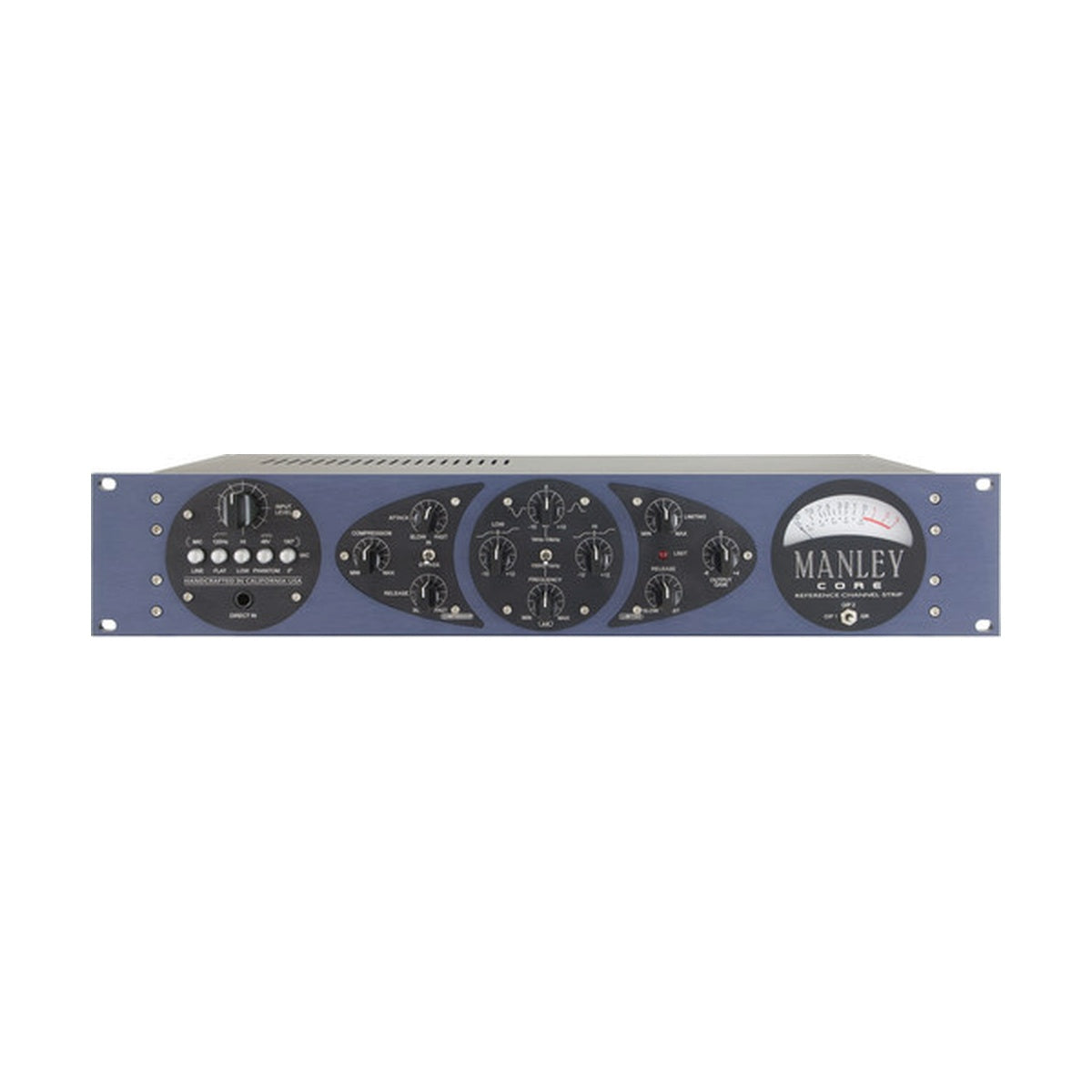

Manley CORE

Manley CORE to lampowy tor kanałowy 2U łączący cztery układy z katalogu firmy: przedwzmacniacz mikrofonowy klasy A, kompresor optyczny ELOP, trzypasmowy korektor w układzie Baxandalla i limiter tranzystorowy FET.

Cały tor nagraniowy w dwóch przestrzeniach racka

Do ujęcia wokalu potrzebujesz zwykle czterech urządzeń i trzech kompletów kabli. CORE zamyka to w jednej obudowie, z ręcznie nawijanym transformatorem wejściowym Manley IRON o impedancji 1200 Ohm i lampowymi stopniami klasy A. Kompresor ELOP pracuje z ratio 3:1 i redukcją do 16 dB, z atakiem regulowanym od 60 do 5 ms i powrotem od 1,5 s do 100 ms. Limiter FET stoi na końcu jako zabezpieczenie przed szczytem, którego kompresor optyczny nie zdąży złapać.

Korektor Baxandalla, a nie parametryk

Sekcja korekcji ma półki wysoką i niską oraz przestrajaną średnicę, z zakresem do 10 dB. Układ Baxandalla daje krzywe łagodne i szerokie, dokładnie takie, jakich potrzeba przy nagraniu, gdy chcesz ustawić barwę, a nie wycinać rezonanse. Punkt insertu na jacku TRS między sekcją przedwzmacniacza i kompresora a korektorem pozwala wpiąć zewnętrzne urządzenie w środek toru. Podświetlany miernik VU przełącza się między wyjściem bezpośrednim, wyjściem głównym i redukcją wzmocnienia.

KLUCZOWE CECHY

• Lampowy tor kanałowy 2U z czterema sekcjami
• Ręcznie nawijany transformator wejściowy Manley IRON 1200 Ohm
• Wzmocnienie mikrofonowe 40 lub 60 dB, liniowe 20 lub 40 dB
• Kompresor optyczny ELOP 3:1 z redukcją do 16 dB
• Atak od 60 do 5 ms, powrót od 1,5 s do 100 ms
• Trzypasmowy korektor Baxandalla z zakresem do 10 dB
• Półki wysoka i niska oraz przestrajana średnica
• Limiter tranzystorowy FET typu ceglana ściana
• Filtr górnoprzepustowy od 120 Hz, 6 dB na oktawę
• Punkt insertu na jacku TRS w środku toru
• Podświetlany miernik VU z wyborem punktu pomiaru

SPECYFIKACJA TECHNICZNA

• Lampy: 2 x 12AX7WA oraz 1 x 6922
• Impedancja wejść: 1200 Ohm mikrofon, 10 kOhm linia, 10 megaomów DI
• Pasmo przenoszenia: 20 Hz do 20 kHz (±0,5 dB)
• THD i szum: poniżej 0,1%, typowo 0,02% przy niskim wzmocnieniu
• Stosunek sygnał/szum: powyżej 85 dB
• Zakres dynamiki: powyżej 90 dB
• Maksymalny poziom wyjścia bezpośredniego: +35 dBu
• Maksymalny poziom wyjścia głównego: +20 dBu
• Impedancja wyjściowa: 50 Ohm
• Wymiary: 19 x 3,5 x 7 cali, 2U; masa 8,3 funta
• Pobór mocy: 35 W; zasilanie 90-254 V
