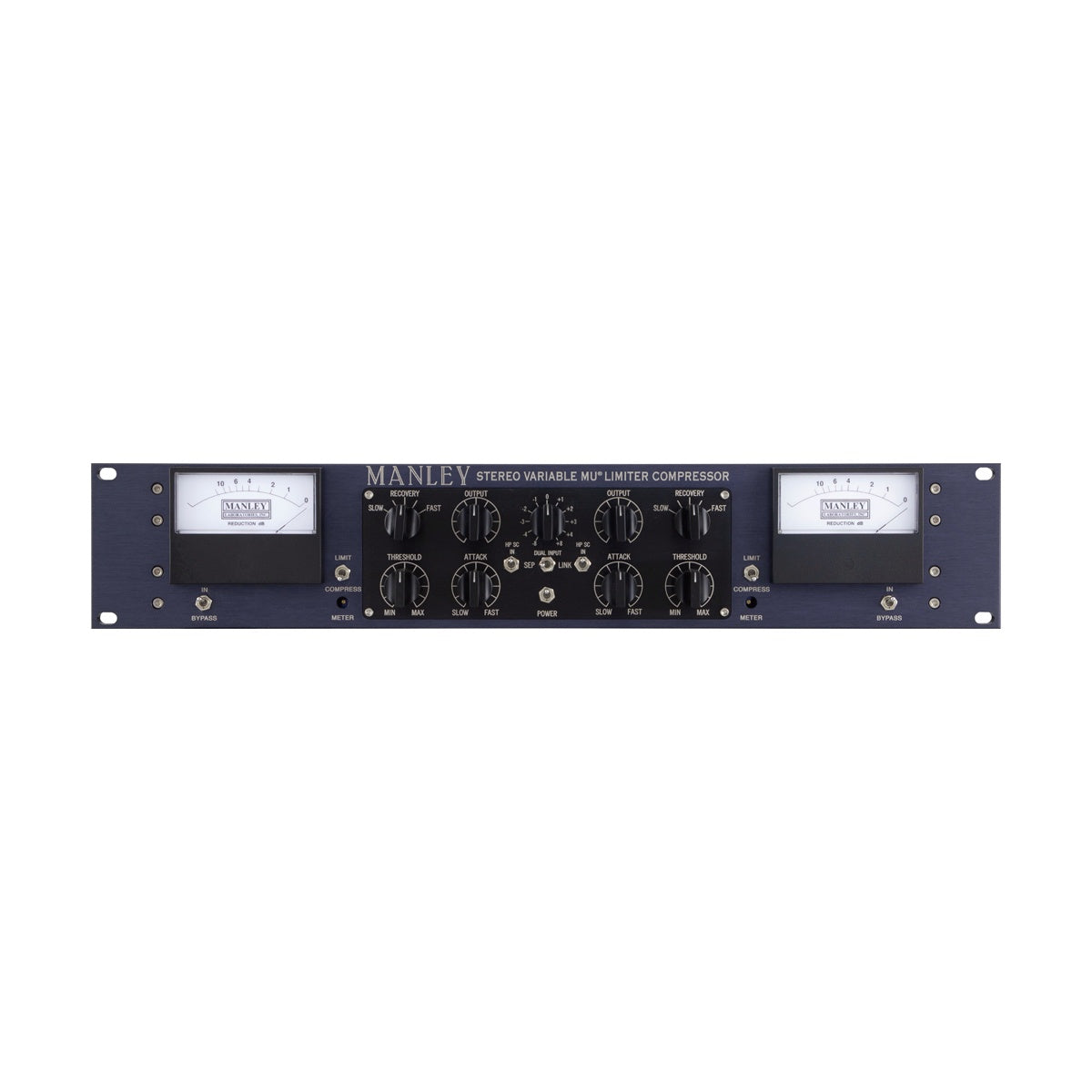

Manley Stereo Variable Mu Limiter/Compressor

Manley Stereo Variable Mu Limiter/Compressor to dwukanałowy kompresor lampowy w wersji standardowej, z płynnymi potencjometrami z tworzywa przewodzącego. Konstrukcja odwołuje się do topologii Fairchilda, w której funkcję regulatora wzmocnienia pełni sama lampa.

Sklejenie miksu, którego nie słychać jako kompresji

Na szynie miksowej problem nie polega na braku kompresji, tylko na tym, że słychać, kiedy się włącza. Variable Mu przy dwóch, trzech decybelach redukcji nie zostawia śladu w postaci pompowania ani spłaszczonych transjentów, a mimo to instrumenty zaczynają grać razem. Skokowy tłumik wejściowy pozwala ustawić poziom wjazdu w lampy powtarzalnie, więc dobierasz nasycenie transformatorów niezależnie od tego, ile redukcji chcesz. Podświetlane mierniki Sifam pokazują redukcję na tyle czytelnie, że nie musisz zgadywać, ile realnie pracuje.

Lampa jako regulator wzmocnienia

W układzie variable mu nie ma ani VCA, ani komórki optycznej. Wzmocnienie zmienia się przez zmianę napięcia polaryzacji lamp o odciętej zdalnej, więc redukcja nie jest nakładana na sygnał, tylko wynika z pracy samego stopnia wzmacniającego. Stąd charakterystyczne zachowanie: im mocniej dociskasz, tym łagodniej wygląda krzywa, zamiast twardego załamania w progu. Przełącznik trybu daje 1,5:1 w pozycji Compress i od 4:1 do 20:1 w pozycji Limit, atak jest płynnie regulowany od 25 do 70 ms, a powrót ma pięć nastaw: 0,2 s, 0,4 s, 0,6 s, 4 s i 8 s. Filtr górnoprzepustowy w sidechainie o punkcie -3 dB przy 100 Hz zdejmuje z detektora dół, żeby stopa nie sterowała całym miksem.

KLUCZOWE CECHY

• Wersja standardowa z płynnymi potencjometrami
• Skokowy tłumik wejściowy do powtarzalnego poziomu wjazdu
• Dwukanałowy kompresor i limiter w torze w pełni lampowym
• Tryb Compress 1,5:1 oraz tryb Limit od 4:1 do 20:1
• Atak płynnie regulowany od 25 do 70 ms
• Powrót w pięciu krokach: 0,2 s, 0,4 s, 0,6 s, 4 s i 8 s
• Filtr górnoprzepustowy w sidechainie, -3 dB przy 100 Hz
• Transformatory Manley IRON z rdzeniem niklowym
• Sprzężenie kanałów do pracy stereo
• Hardwire bypass do porównania z sygnałem nieprzetworzonym
• Podświetlane mierniki Sifam redukcji wzmocnienia

SPECYFIKACJA TECHNICZNA

• Lampy stopnia zmiennego wzmocnienia: 5670 x2 w wersji standardowej
• Lampy wzmacniające: 5751 lub 12AX7 x2
• Lampy wyjściowe: 12BH7 x2
• Prostownik sidechainu: 12AL5 x2
• Pasmo przenoszenia: 20 Hz do 25 kHz (±0,1 dB)
• Maksymalne wzmocnienie: 35 dB
• Maksymalny poziom wyjściowy: +30 dBu, zapas 26 dB
• THD: poniżej 0,1% przy 1 kHz
• Poziom szumów: -85 dB typowo
• Wejścia i wyjścia zbalansowane, 600 Ohm
• Nastawy: potencjometry z tworzywa przewodzącego, płynna regulacja
• Wymiary: 19 x 3,5 x 10 cali, 2U; pobór mocy 80 W
