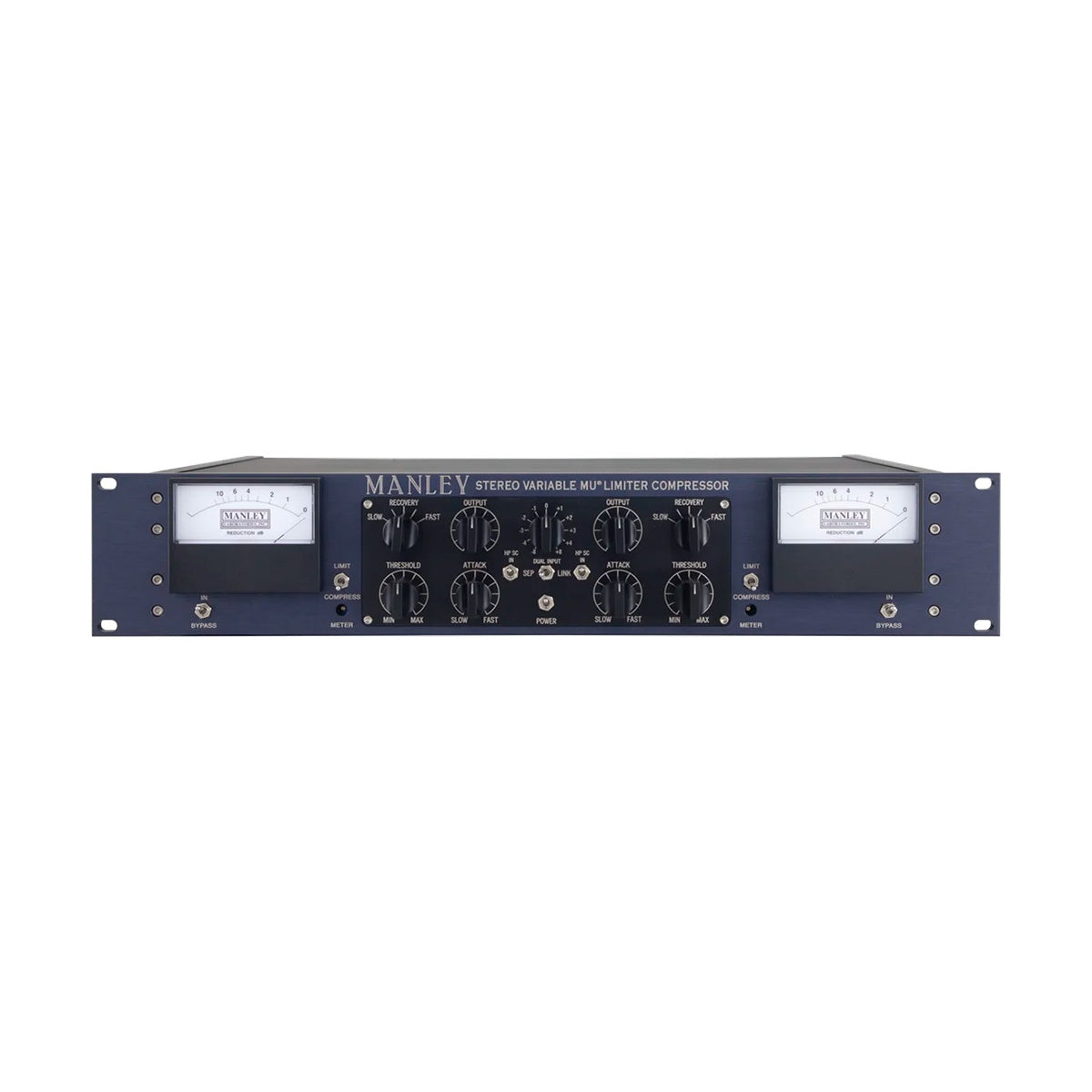

Manley Stereo Variable Mu Limiter Compressor with MS Mod Option

Manley Stereo Variable Mu Limiter Compressor with MS Mod to wersja standardowa kompresora lampowego rozszerzona o modyfikację MS, która dokłada enkodowanie i dekodowanie sygnału środek-boki wprost w urządzeniu.

Kompresja tylko tego, co jest w fazie

Miks, w którym wokal i stopa siedzą w centrum, a gitary i przestrzeń po bokach, reaguje na kompresję stereo w sposób trudny do przewidzenia: dociskasz środek, a razem z nim zwęża się obraz. Modyfikacja MS rozdziela sygnał na sumę i różnicę jeszcze przed stopniem regulacji, więc możesz docisnąć wyłącznie treść w fazie i zostawić boki bez zmian. Efektem jest miks, który robi się gęstszy w centrum, a jednocześnie subiektywnie szerszy, bo materiał różnicowy nie został ruszony. To samo narzędzie działa w drugą stronę, gdy trzeba przytemperować rozjechane boki.

Lampa jako regulator wzmocnienia

W układzie variable mu nie ma ani VCA, ani komórki optycznej. Wzmocnienie zmienia się przez zmianę napięcia polaryzacji lamp o odciętej zdalnej, więc redukcja nie jest nakładana na sygnał, tylko wynika z pracy samego stopnia wzmacniającego. Stąd charakterystyczne zachowanie: im mocniej dociskasz, tym łagodniej wygląda krzywa, zamiast twardego załamania w progu. Przełącznik trybu daje 1,5:1 w pozycji Compress i od 4:1 do 20:1 w pozycji Limit, atak jest płynnie regulowany od 25 do 70 ms, a powrót ma pięć nastaw: 0,2 s, 0,4 s, 0,6 s, 4 s i 8 s. Filtr górnoprzepustowy w sidechainie o punkcie -3 dB przy 100 Hz zdejmuje z detektora dół, żeby stopa nie sterowała całym miksem.

KLUCZOWE CECHY

• Modyfikacja MS z enkodowaniem i dekodowaniem środek-boki
• Kompresja wyłącznie sygnału w fazie dla poszerzenia obrazu
• Dwukanałowy kompresor i limiter w torze w pełni lampowym
• Tryb Compress 1,5:1 oraz tryb Limit od 4:1 do 20:1
• Atak płynnie regulowany od 25 do 70 ms
• Powrót w pięciu krokach: 0,2 s, 0,4 s, 0,6 s, 4 s i 8 s
• Filtr górnoprzepustowy w sidechainie, -3 dB przy 100 Hz
• Transformatory Manley IRON z rdzeniem niklowym
• Sprzężenie kanałów do pracy stereo
• Hardwire bypass do porównania z sygnałem nieprzetworzonym
• Podświetlane mierniki Sifam redukcji wzmocnienia

SPECYFIKACJA TECHNICZNA

• Lampy stopnia zmiennego wzmocnienia: 5670 x2 w wersji standardowej
• Lampy wzmacniające: 5751 lub 12AX7 x2
• Lampy wyjściowe: 12BH7 x2
• Prostownik sidechainu: 12AL5 x2
• Pasmo przenoszenia: 20 Hz do 25 kHz (±0,1 dB)
• Maksymalne wzmocnienie: 35 dB
• Maksymalny poziom wyjściowy: +30 dBu, zapas 26 dB
• THD: poniżej 0,1% przy 1 kHz
• Poziom szumów: -85 dB typowo
• Wejścia i wyjścia zbalansowane, 600 Ohm
• Nastawy: potencjometry z tworzywa przewodzącego, płynna regulacja
• Wymiary: 19 x 3,5 x 10 cali, 2U; pobór mocy 80 W
