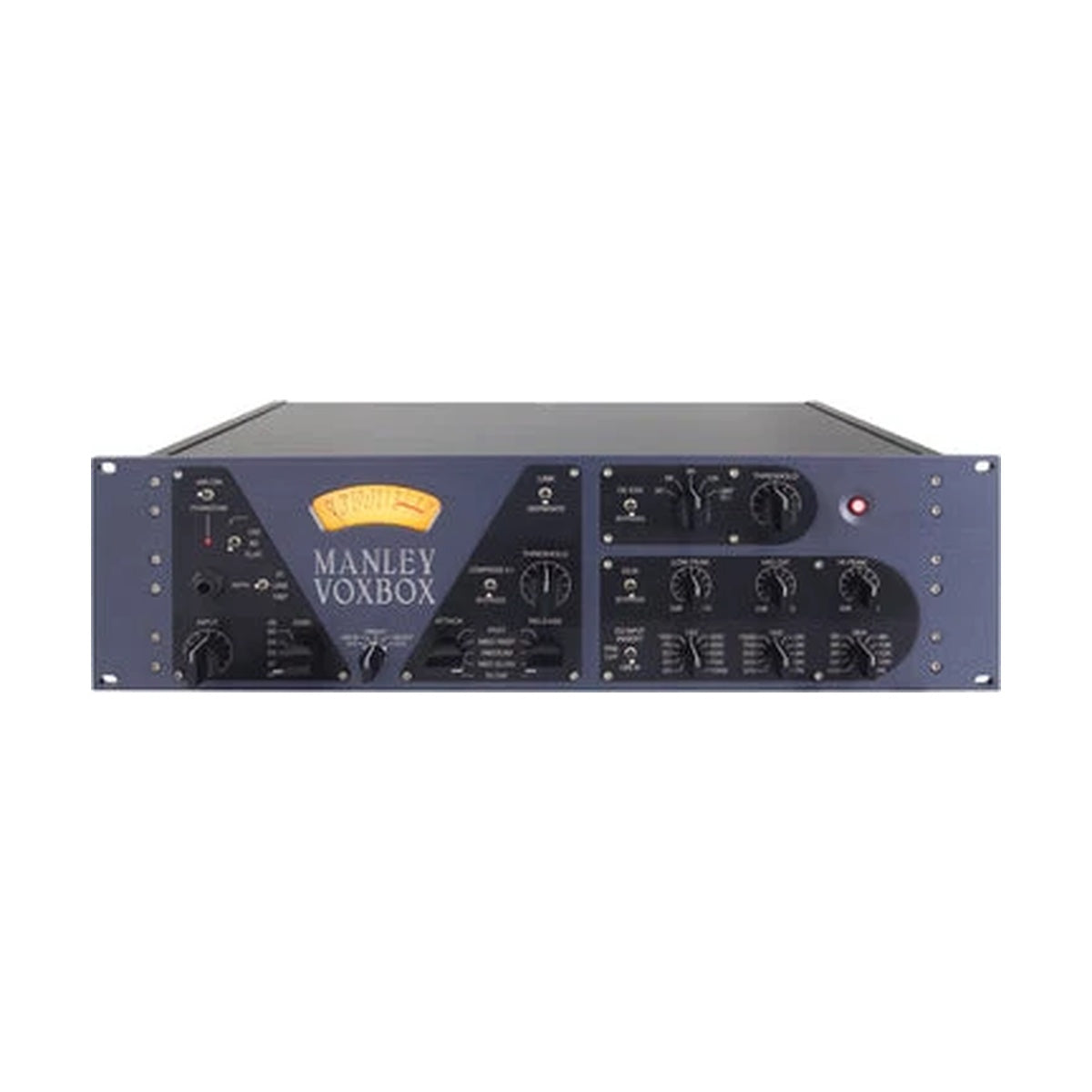

Manley Voxbox

Manley Voxbox to lampowy tor kanałowy 3U łączący przedwzmacniacz mikrofonowy, kompresor optyczny ELOP, pasywny korektor w stylu Pultec, de-esser i limiter. Cały tor jest lampowy, bez wzmacniaczy operacyjnych na drodze sygnału.

Wokal gotowy już na wejściu do sesji

Nagranie wokalu przez zwykły przedwzmacniacz zostawia ci ścieżkę, którą trzeba potem ratować wtyczkami: sybilanty, skoki poziomu, brak dołu. Voxbox robi to wszystko po drodze do konwertera, gdy sygnał ma jeszcze pełny zapas. De-esser i kompresor pracują przed korektorem, więc podbicie góry nie wyostrza sybilantów, które właśnie zostały ujarzmione. Kompresja daje 3:1 przy maksymalnie 16 dB redukcji, a przełączenie w limitowanie zmienia to na 10:1 i 32 dB, gdy trzeba złapać skok głośności bez pilnowania fadera.

Pasywna korekcja z lampowym odzyskiem

Sekcja korektora korzysta z prawdziwych dławików i pasywnej topologii Pultec, a wzmocnienie odzyskiwane jest lampowym stopniem klasy A. Charakterystyczne dla tego układu jednoczesne podbicie i cięcie tego samego pasma dołu daje krzywą, której nie zbudujesz korektorem parametrycznym. Wejścia obsługują mikrofon, linię i instrument o impedancjach odpowiednio 2000, 4000 i 100 000 Ohm, więc gitara elektryczna i syntezator wchodzą do tego samego toru co mikrofon.

KLUCZOWE CECHY

• Lampowy tor kanałowy 3U bez wzmacniaczy operacyjnych
• Przedwzmacniacz mikrofonowy o wzmocnieniu do 60 dB
• Wejście liniowe i instrumentalne z osobnymi impedancjami
• Kompresor optyczny ELOP 3:1 z redukcją do 16 dB
• Tryb limitowania 10:1 z redukcją do 32 dB
• Pasywny korektor w stylu Pultec na prawdziwych dławikach
• De-esser pracujący przed sekcją korektora
• Atak kompresji od 4 do 70 ms, powrót od 0,3 do 5 s
• Atak limitowania 2 ms, powrót 0,5 s
• Lampy 12AX7, 12BH7 oraz 6414 lub 5965 dobierane parami
• Zasilanie uniwersalne 90-254 V

SPECYFIKACJA TECHNICZNA

• Maksymalne wzmocnienie: 60 dB mikrofon, 23,2 dB linia, 23,4 dB instrument
• Impedancja wejść: 2000 Ohm mikrofon, 4000 Ohm linia, 100 kOhm instrument
• Pasmo przenoszenia: 20 Hz do 60 kHz
• Pasmo sekcji korektora: 10 Hz do 68 kHz (±1 dB)
• Maksymalny poziom wyjściowy przedwzmacniacza: +30 dBu
• Maksymalny poziom wyjściowy korektora: +33 dBu
• THD+N: 0,008% przy 1 kHz, ważone A
• Poziom szumów: -83 dBu, ważone A
• Zakres dynamiki: 113 dB
• Wymiary: 19 x 5,25 x 10 cali, 3U
• Masa: 14,5 funta; pobór mocy 31 W
