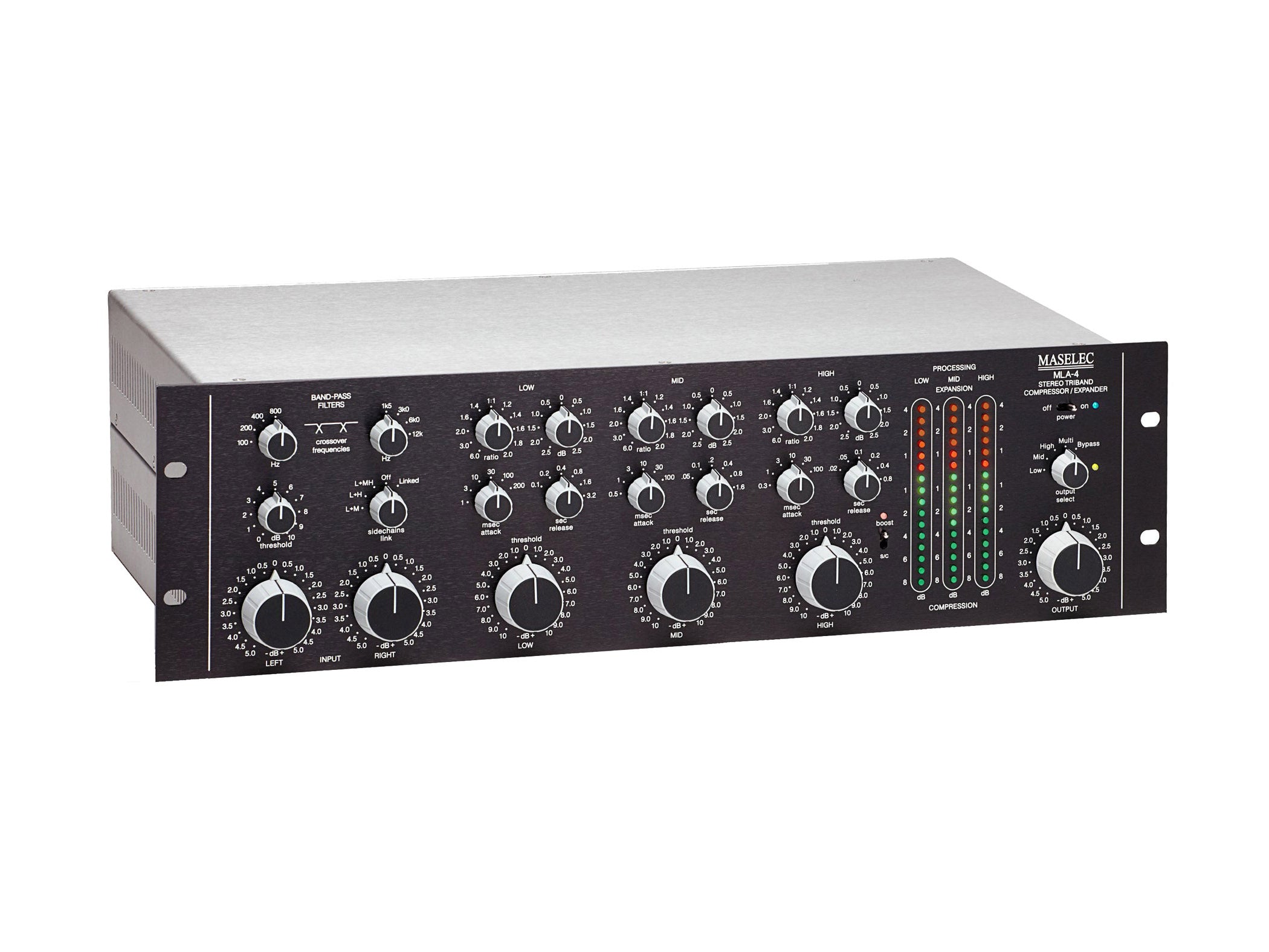

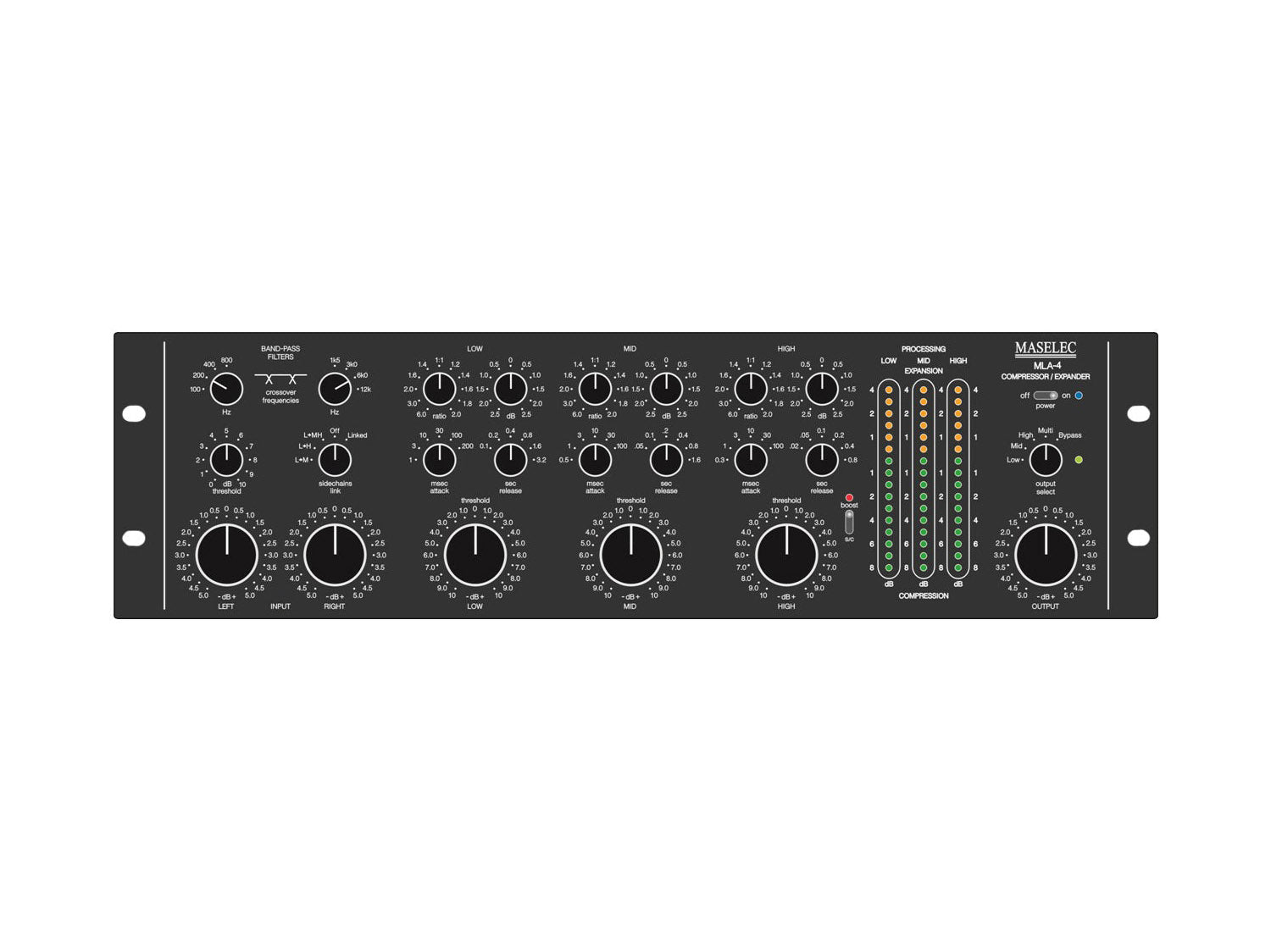

Maselec MLA-4 Wielopasmowy Kompresor/Expander to 3-pasmowy kompresor z funkcją expandera, sidechain oraz 2 złączami wejściowymi i wyjściowymi XLR.
Sygnał wejściowy jest dzielony na trzy pasma częstotliwości. Każde pasmo przechodzi przez stereo kompresor/expander, gdzie można zmieniać wzmocnienie i przetwarzanie. Wyjścia kompresorów/expanderów są następnie ponownie łączone i podawane na wyjścia. Dla każdego z dwóch filtrów zwrotnicowych dostępne są cztery różne częstotliwości, które można niezależnie wybierać dla pasm niskich-średnich i średnich-wysokich. Trzy pasmowe kompresory/expandery posiadają osobne regulatory, dzięki czemu można regulować i stroić różne części spektrum audio. Dzięki osobnym regulatorom wzmocnienia dla każdego pasma częstotliwości, MLA-4 może być również używany jako korektor. Można zawsze ustawiać regulatory dla poszczególnych pasm częstotliwości na różne wartości. Nie ma technicznych powodów, dla których miałyby być takie same dla wszystkich częstotliwości. Osobne regulatory wzmocnienia wejściowego i wyjściowego sprawiają, że MLA-4 jest łatwy w użyciu przy różnych poziomach pracy.
Wejścia
Wejścia są elektronicznie zbalansowane, praktycznie bez uziemienia, dzięki czemu działają tak, jakby były sprzężone transformatorowo, ale bez związanego z tym zabarwienia, zniekształceń niskich częstotliwości i ograniczonego pasma przenoszenia. Impedancja wejściowa wynosi 100 kΩ. Maksymalny poziom wejściowy to >+29 dBu (zbalansowane).
Wyjścia
Wyjścia są elektronicznie zbalansowane i mogą dostarczać >+28 dBu do 600 Ω (zbalansowane). Impedancja wyjściowa wynosi 33 Ω (zbalansowane i niezbalansowane). Wejścia i wyjścia mogą być niezbalansowane poprzez proste uziemienie pinu 2 lub 3.
Główne cechy MLA-4
- Stereofoniczny Kompresor/Expander z 3 pasmami
- Regulowane częstotliwości podziału
- Wiele opcji łączenia sidechain
- Wybór wzmocnienia sidechain
- Wyjście jednopasmowe lub wielopasmowe
- Próg, współczynnik i wzmocnienie korekcyjne na pasmo
- Czasy ataku i opadania na pasmo
- Wskaźniki przetwarzania na pasmo
- Gałki głównego wejścia, wyjścia i progu
- Zbalansowane wejścia/wyjścia XLR 3-pin
Specyfikacja MLA-4
- Impedancja wejściowa: 100 kΩ
- Maksymalny poziom wejściowy: +29 dBu (0 dBu = 0,775 V)
- Progi (wzmocnienie wejściowe 0 dB): -10 dBu do +20 dBu
- Typowe THD (współczynnik 1:1): <-90 dB
- Pasmo przenoszenia: w granicach 0,05 dB 20 Hz do 20 kHz
- Szerokość pasma: powyżej 1 Hz do 500 kHz
- Typowy szum: -90 dBu
- Maksymalny poziom wyjściowy: +28 dBu
- Impedancja wyjściowa: 33 Ω
