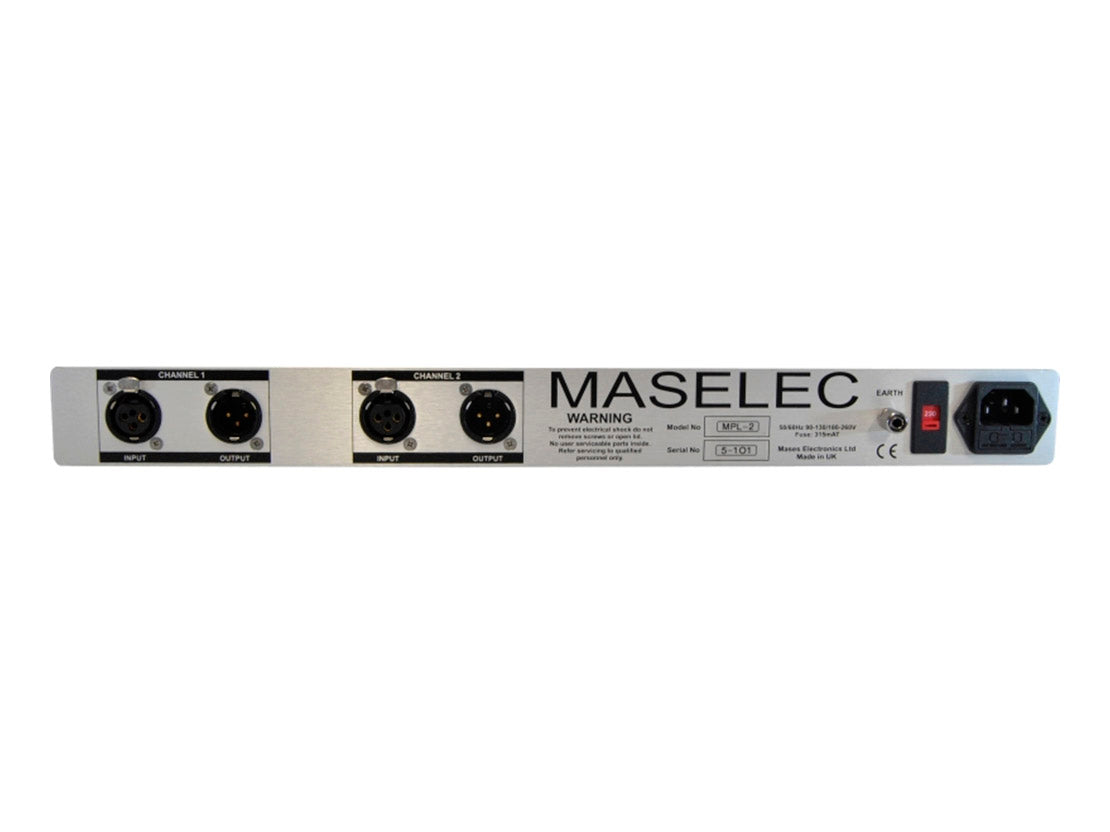

Maselec MPL-2 Ogranicznik Szczytowy i Wysokich Częstotliwości to ogranicznik zaprojektowany do osiągania wysokich subiektywnych poziomów głośności i redukcji niepożądanych wysokich częstotliwości (de-essing). Jest wyposażony w 2 zbalansowane wejścia XLR i 2 zbalansowane wyjścia XLR.

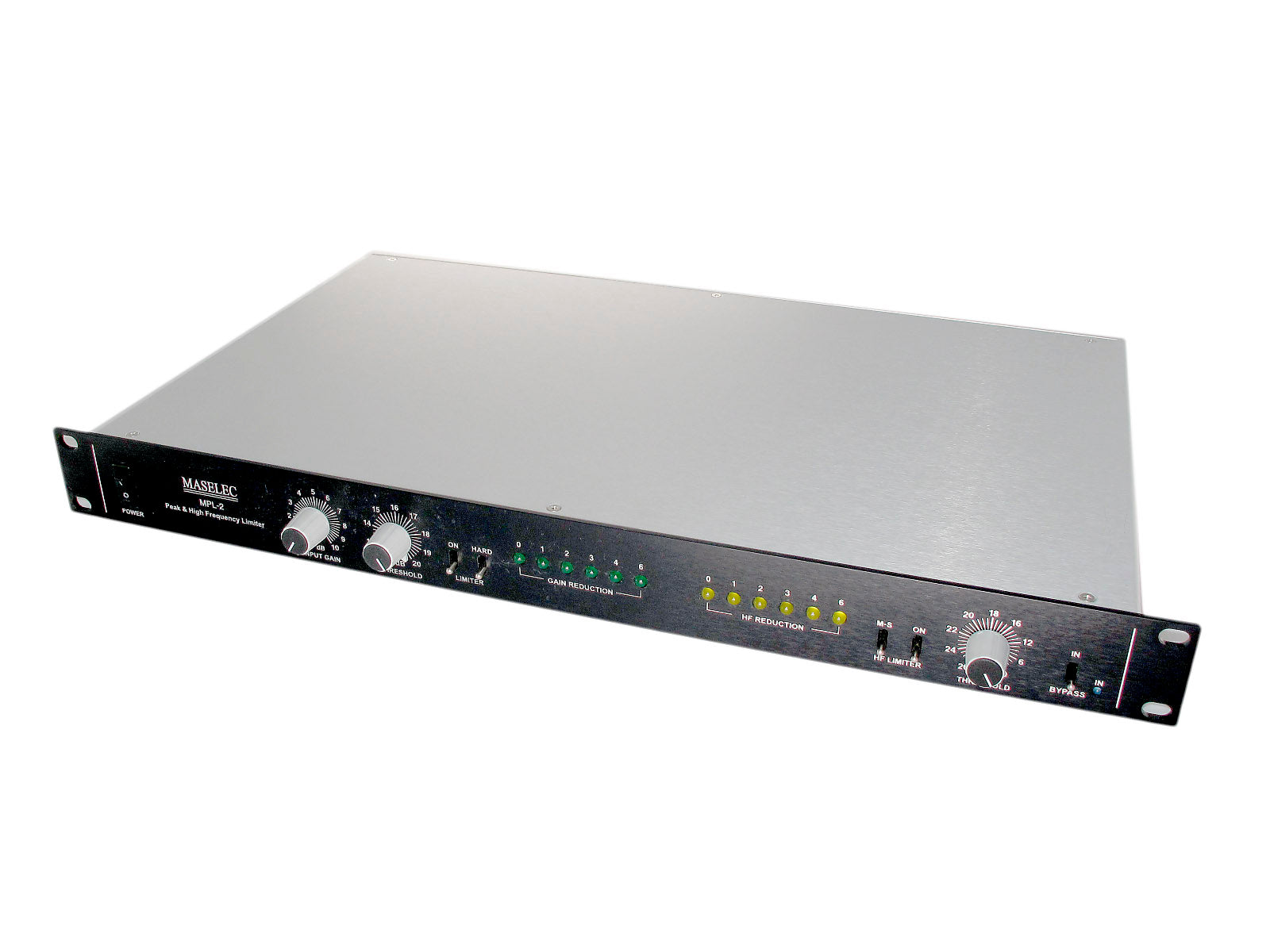

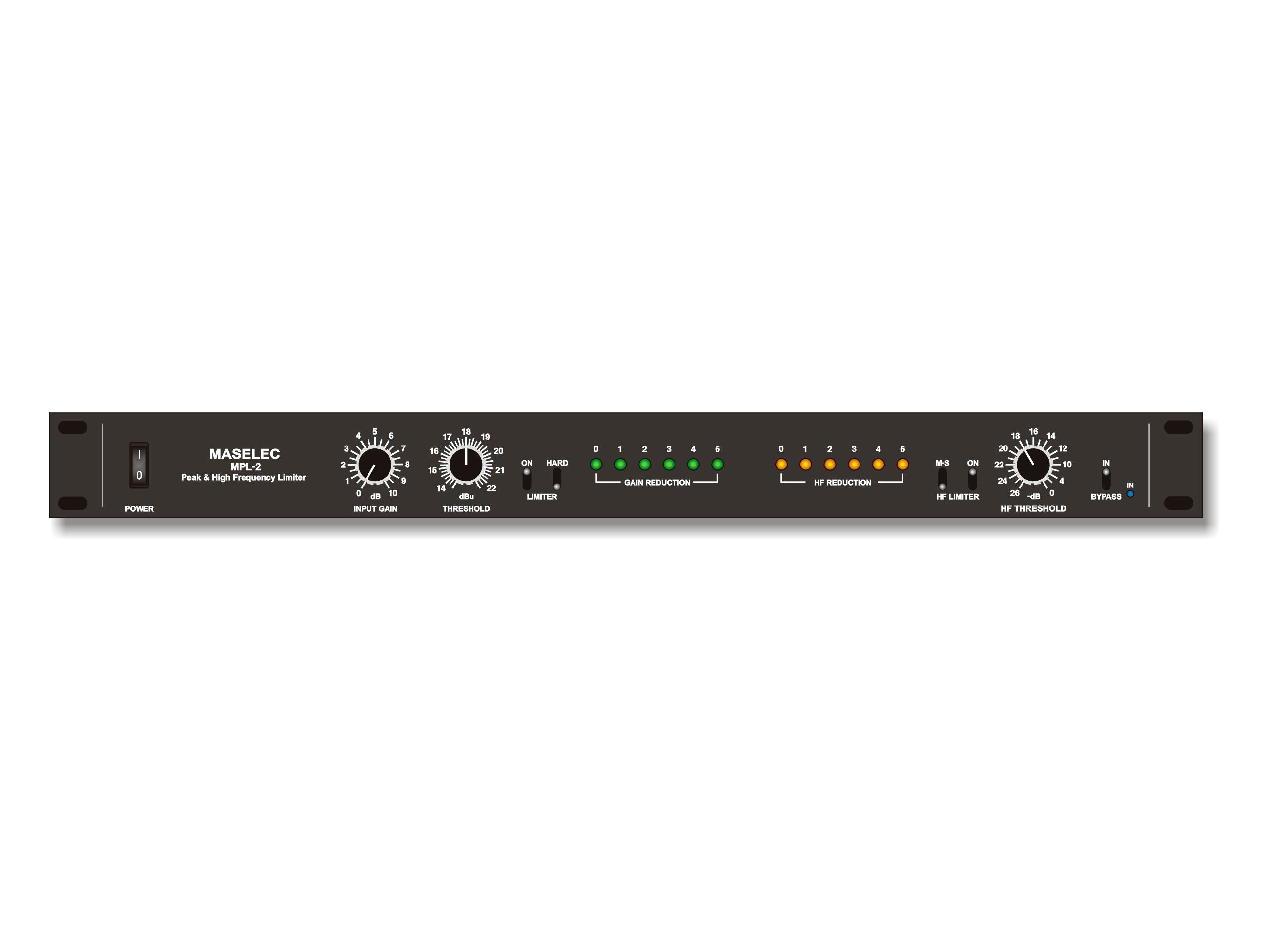

MPL-2 jest umieszczony w aluminiowej obudowie 1U 19". Minimalna liczba regulatorów wynika z zastosowania automatycznych stałych czasowych i technik optymalizacji redukcji wzmocnienia. Zaletą jest nie tylko prosta obsługa, ale również zwiększona wydajność dla materiałów o dużej dynamice i niespójności bez potrzeby ciągłych regulacji. Wzmocnienie wejściowe nie zmniejsza szerokiego zakresu dynamiki ogranicznika. Może być używane na maksymalnym ustawieniu bez zwiększonego ryzyka zniekształceń. Eliminuje to potrzebę stosowania nadmiernych poziomów, które mogą powodować przesterowania w sprzęcie zasilającym wejście ogranicznika. Dodatkową zaletą jest to, że maksymalny szczytowy poziom wyjściowy (ustawiany za pomocą progu) jest niezależny od różnych ustawień wzmocnienia. Ograniczanie wysokich częstotliwości jest przeznaczone przede wszystkim do użycia jako de-esser, redukujący niepożądane wysokie częstotliwości. Część obwodu ogranicznika wysokich częstotliwości jest również wykorzystywana do redukcji zniekształceń z ogranicznika szerokopasmowego.
Główne cechy MPL-2
- Zabezpieczanie przed przekroczeniem wstępnie ustawionego limitu poziomów szczytowych
- Zwiększenie subiektywnej głośności programów
- Nadanie programom nagranym cyfrowo bardziej „analogowego” charakteru
- Wprowadzenie łagodnej funkcji „wyrównania” dla dużych różnic w średnich poziomach programu
- Zmniejszenie zakresu dynamiki programów w celu zmaksymalizowania wydajności przetworników A/C
- Brak słyszalnego „pompowania” wynikającego z ograniczania
- Dobrze zdefiniowany próg, bez potrzeby regulacji związanych z programem
Specyfikacja MPL-2
- Zakres dynamiki wejścia: Lepiej niż 120 dB (zbalansowane)
- Zakres dynamiki wyjścia: 100 dB do 120 dB (w zależności od ustawień wzmocnienia i progu)
- Maksymalny poziom wejściowy: +29 dBu (zbalansowane)
- Maksymalny poziom wyjściowy: +29 dBu (zbalansowane)
- Zniekształcenia (typowe): poniżej 0,003%
- Czas ataku ogranicznika: Natychmiastowy
- Czas ataku ogranicznika wysokich częstotliwości: Zależny od programu 1 ms do 20 ms
- Czas opadania: Zależny od programu
- Impedancja wejściowa: 100 kΩ, pływająca masa, elektronicznie zbalansowane
- Impedancja wyjściowa: 33 Ω, elektronicznie zbalansowane
- Próg: +14 dBu do +22 dBu
- Próg wysokich częstotliwości: 0 dB do 26 dB poniżej progu ogranicznika
- Wzmocnienie: 0 dB do 10 dB
- Ogranicznik wysokich częstotliwości: >2 kHz
- Zasilanie: 90-130, 180-260 V @ 50-60 Hz
- Bezpiecznik: 315 mA, przeciwprzepięciowy (powolny)
