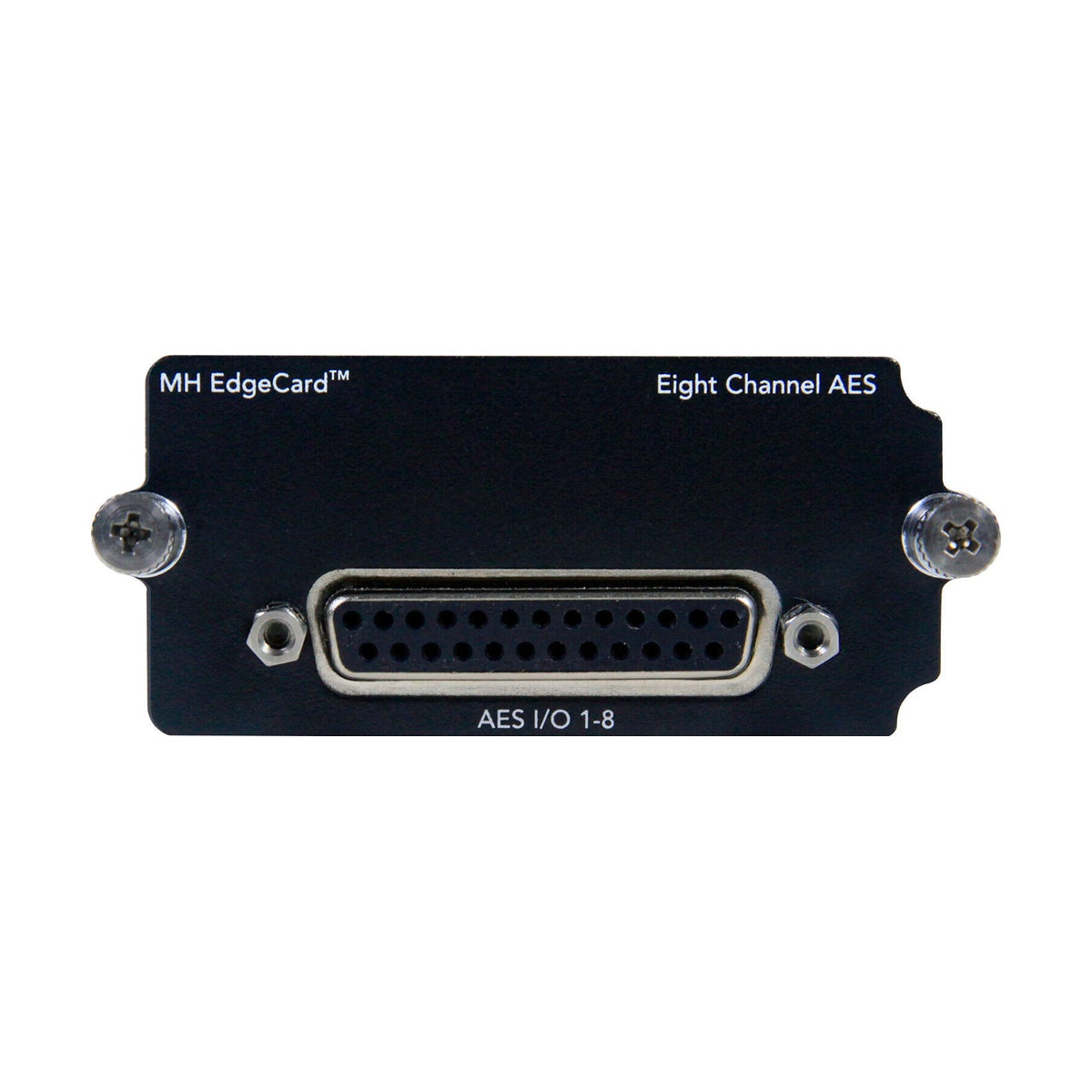

Metric Halo MH EdgeCard - DB-25 AES

Metric Halo MH EdgeCard - DB-25 AES — karta rozszerzeń EdgeBus dodająca 8 kanałów wejść i wyjść AES/EBU na pojedynczym złączu DB-25 do dowolnej jednostki 3d. Karta zajmuje jedno gniazdo EdgeBus obecne w każdej jednostce bazującej na platformie 3d i skupia komplet ośmiu kanałów AES na jednym wielopinowym złączu zamiast czterech osobnych par XLR, co bezpośrednio przekłada się na porządek w stelażu i szybkość podłączenia przy pracy ze snake'ami DB-25.

Osiem kanałów AES bez czterech par XLR w stelażu

Klasyczne połączenie AES/EBU wymaga osobnej pary XLR na każdy stereo-link, więc pełne 8 kanałów oznacza cztery pary kabli i odpowiadającą im liczbę gniazd na tylnym panelu. Karta DB-25 AES zamyka to samo połączenie w jednym złączu, wykorzystując standardowy snake DB-25 znany z torów liniowych — instalacja w stelażu z wieloma jednostkami staje się szybsza, a ryzyko pomyłki przy podłączaniu poszczególnych par kanałów praktycznie znika.

Integracja z konsolami i procesorami cyfrowymi klasy studyjnej

AES/EBU pozostaje standardowym formatem cyfrowym w konsolach mixujących, procesorach dynamiki i konwerterach klasy studyjnej, więc karta pozwala podłączyć jednostkę 3d bezpośrednio do istniejącej infrastruktury bez dodatkowej konwersji formatu. Wszystkie osiem kanałów jest dostępnych w macierzy routingu jednostki na równi z wbudowanymi wejściami i wyjściami, co pozwala wykorzystać ULN-8 czy LIO-8 jako dodatkowy tor przetwarzania lub nagraniowy dla konsoli cyfrowej połączonej po AES.

KLUCZOWE CECHY

• 8 kanałów wejść i 8 kanałów wyjść AES/EBU
• Pojedyncze złącze DB-25 zamiast czterech par XLR
• Instalacja bez narzędzi w gnieździe EdgeBus
• Automatyczne rozpoznawanie typu karty przez sprzęt 3d
• Wszystkie kanały dostępne równolegle z wbudowanym I/O jednostki

SPECYFIKACJA TECHNICZNA

• Numer modelu: 000-50038
• Kanały AES/EBU: 8 wejść / 8 wyjść
• Złącze: DB-25
• Kompatybilność: wszystkie jednostki bazujące na 3d Core (ULN-8, LIO-8)
• Typ modernizacji: karta EdgeBus wymienna w terenie
• Dostęp do zegarów: pełny, na poziomie sprzętowym jednostki
