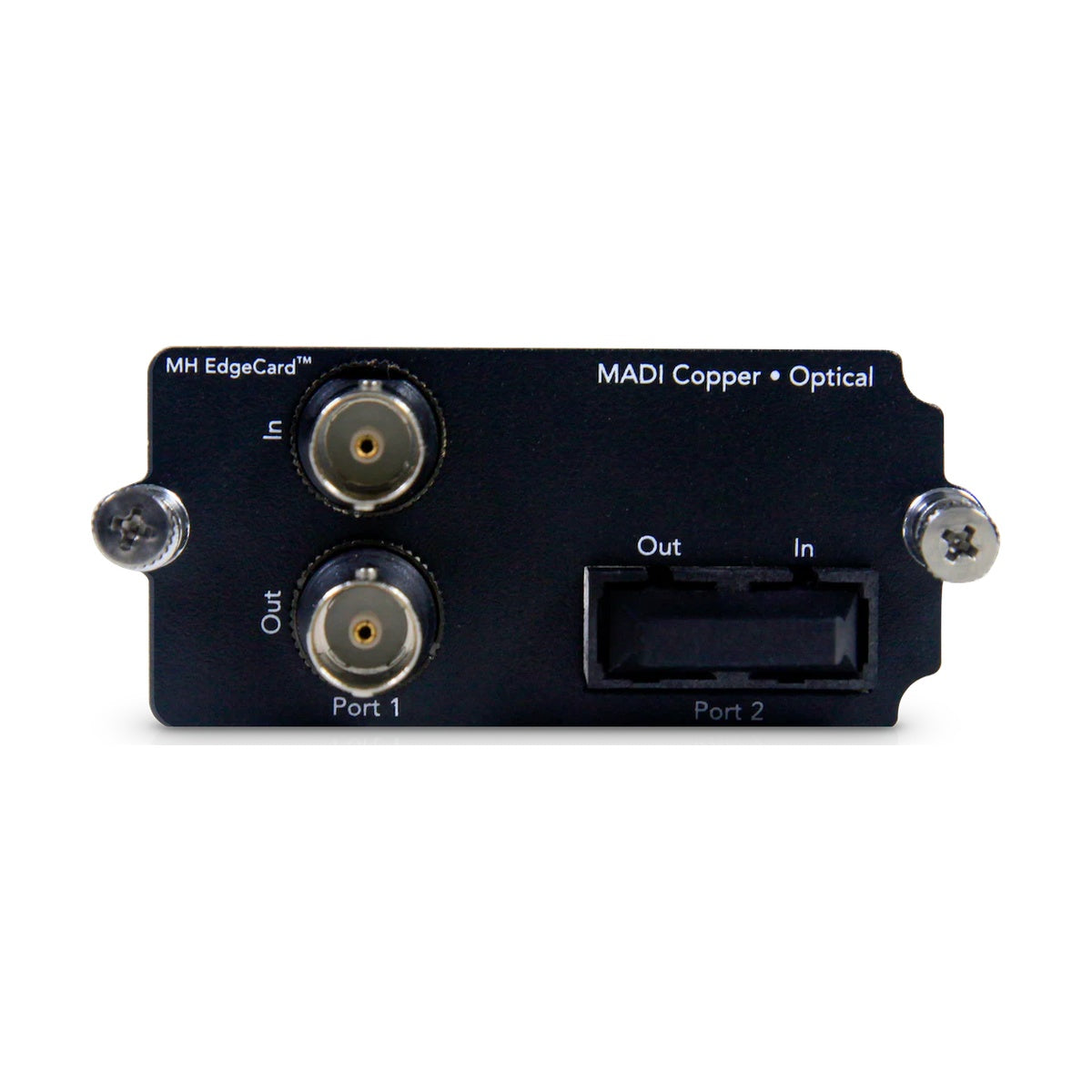

Metric Halo MH EdgeCard - MADI (1x Copper/1x Optical)

Metric Halo MH EdgeCard - MADI (1x Copper/1x Optical) — karta rozszerzeń EdgeBus łącząca jeden port MADI po miedzi i jeden po światłowodzie, dając razem 128 kanałów I/O. Karta zajmuje pojedyncze gniazdo EdgeBus obecne w każdej jednostce 3d i w jednym module udostępnia oba media transmisji jednocześnie, zamiast zmuszać do wyboru między wariantem czysto miedzianym a czysto optycznym. To rozwiązanie hybrydowe przydatne w systemach, gdzie jedno urządzenie łączy się lokalnie po miedzi, a drugie znajduje się dalej i wymaga izolowanego łącza światłowodowego.

Dwa różne systemy MADI z jednej jednostki 3d

Studia pracujące jednocześnie z lokalnym sprzętem MADI (np. konsolą stojącą w tym samym pomieszczeniu) i zdalnym systemem podłączonym na większy dystans zwykle muszą montować dwie osobne karty rozszerzeń lub dwa urządzenia pośredniczące. Karta 1x Copper/1x Optical rozwiązuje to jednym slotem EdgeBus — port miedziany obsługuje bliskie połączenie bez potrzeby konwersji optycznej, a port światłowodowy jednocześnie prowadzi drugie łącze na większą odległość lub do systemu wymagającego izolacji galwanicznej, oba działające niezależnie i jednocześnie.

Elastyczność routingu bez kompromisu w liczbie kanałów

Mimo połączenia dwóch różnych mediów transmisji karta zachowuje pełne 128 kanałów I/O znane z wariantów jednorodnych, więc wybór hybrydowy nie oznacza rezygnacji z przepustowości. Wszystkie kanały EdgeCard traktowane są przez macierz routingu jednostki 3d jak wejścia i wyjścia wbudowane — dostępne równolegle z kanałami mikrofonowymi i liniowymi jednostki, co pozwala na przykład wykorzystać ULN-8 mkIV jako zdalnie sterowany headamp lub dodatkowy tor nagraniowy dla konsoli cyfrowej bez ograniczeń w routingu.

KLUCZOWE CECHY

• 1 port MADI Copper i 1 port MADI Optical na jednej karcie
• Łącznie 128 kanałów audio I/O
• Oba porty działają niezależnie i jednocześnie
• Instalacja bez narzędzi w gnieździe EdgeBus
• Pełny dostęp do zegarów audio i szyn zasilania jednostki

SPECYFIKACJA TECHNICZNA

• Numer modelu: 000-50036
• Porty MADI: 1x Copper (BNC), 1x Optical
• Kanały audio I/O: 128 (128 in / 128 out)
• Kompatybilność: wszystkie jednostki bazujące na 3d Core (ULN-8, LIO-8)
• Typ modernizacji: karta EdgeBus wymienna w terenie
• Rozpoznawanie karty: automatyczne przez sprzęt 3d
