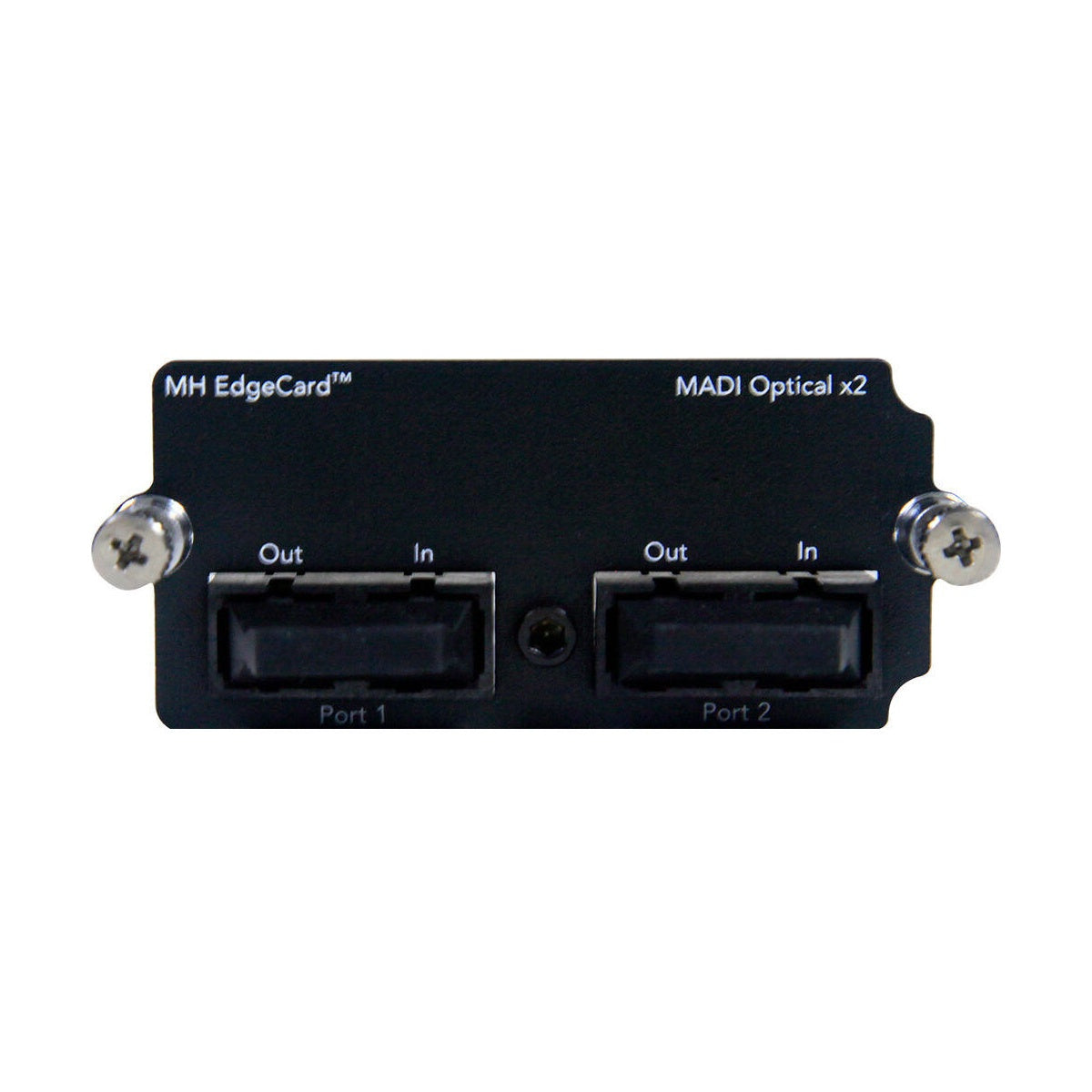

Metric Halo MH EdgeCard - MADI (2x Optical)

Metric Halo MH EdgeCard - MADI (2x Optical) — karta rozszerzeń EdgeBus dodająca dwa porty MADI po światłowodzie i 128 kanałów I/O do dowolnej jednostki 3d. Karta wykorzystuje pojedyncze gniazdo EdgeBus obecne w każdej jednostce 3d i wprowadza dwa niezależne łącza MADI na złączach optycznych, z pełnym dostępem do zegarów audio i szyn zasilania jednostki. To wariant dla systemów, gdzie odległość między urządzeniami lub izolacja galwaniczna są ważniejsze niż prostota okablowania miedzianego.

Transmisja światłowodowa na duże odległości bez utraty synchronizacji

Połączenia MADI po miedzi mają praktyczne ograniczenie długości kabla, co komplikuje pracę w dużych obiektach, gdzie konsola cyfrowa i stelaż przetworników stoją w różnych pomieszczeniach. Światłowód eliminuje ten problem, pozwalając prowadzić 128 kanałów I/O na znacznie większych dystansach bez degradacji sygnału i bez podatności na zakłócenia elektromagnetyczne typowe dla długich tras kabla miedzianego w instalacjach z dużą ilością sprzętu zasilanego z sieci.

Izolacja galwaniczna między systemami cyfrowymi

Łączenie osobnych systemów cyfrowych — np. jednostki 3d z zewnętrzną konsolą lub stelażem innego producenta — po torze miedzianym niesie ryzyko pętli masy i przenoszenia zakłóceń między urządzeniami zasilanymi z różnych obwodów. Połączenie optyczne jest z natury izolowane galwanicznie, więc dwa systemy komunikują się bez fizycznego kontaktu elektrycznego, co ma znaczenie przy integracji z instalacjami studyjnymi lub systemami live sound o rozbudowanej topologii zasilania.

KLUCZOWE CECHY

• 2 niezależne porty MADI optyczne
• Łącznie 128 kanałów audio I/O
• Izolacja galwaniczna dzięki transmisji światłowodowej
• Instalacja bez narzędzi w gnieździe EdgeBus
• Pełny dostęp do zegarów audio i szyn zasilania jednostki

SPECYFIKACJA TECHNICZNA

• Numer modelu: 000-50034
• Liczba portów MADI: 2
• Kanały audio I/O: 128 (128 in / 128 out)
• Medium transmisji: światłowód optyczny
• Kompatybilność: wszystkie jednostki bazujące na 3d Core (ULN-8, LIO-8)
• Typ modernizacji: karta EdgeBus wymienna w terenie
