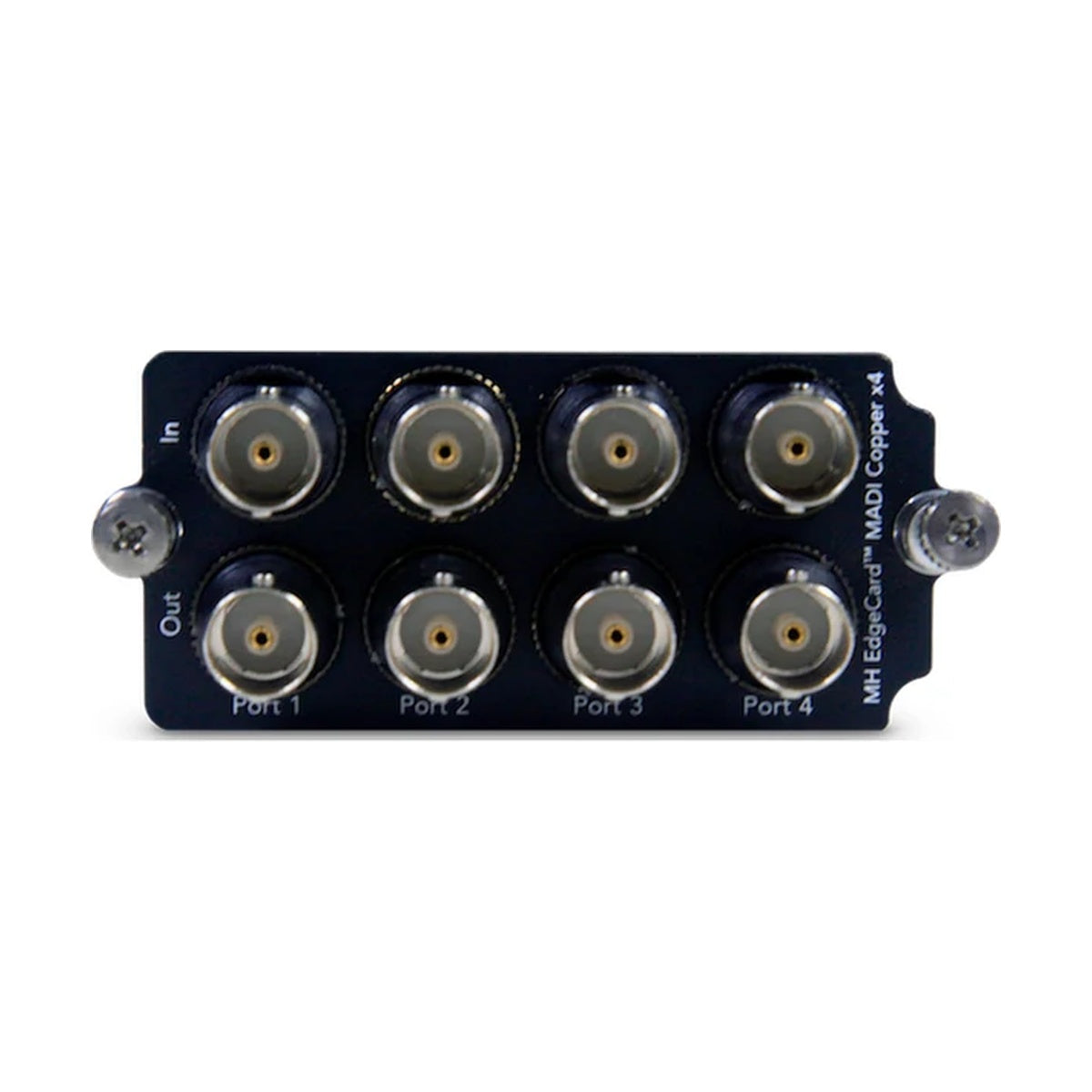

Metric Halo MH EdgeCard - MADI (4x Copper)

Metric Halo MH EdgeCard - MADI (4x Copper) — karta rozszerzeń EdgeBus dodająca cztery porty MADI Copper i łącznie 256 kanałów I/O do dowolnej jednostki 3d. Karta zajmuje jedno gniazdo EdgeBus obecne w każdej jednostce bazującej na platformie 3d i wprowadza cztery niezależne łącza MADI po kablu miedzianym, każde obsługujące standardowe 64 lub 56 kanałów w zależności od trybu pracy. To rozwiązanie dla systemów, które muszą komunikować się z dużą liczbą zewnętrznych torów cyfrowych bez przechodzenia przez wolniejsze formaty typu ADAT czy AES.

256 kanałów zamiast wielu pojedynczych łączy cyfrowych

Duże instalacje studyjne lub systemy nagrań live łączące wiele stelaży przetworników zwykle wymagają albo wielu kart AES/ADAT na jednostkę, albo osobnego routera MADI stojącego między urządzeniami. Karta 4x MADI Copper skupia tę funkcję w jednym slocie EdgeBus, dając 256 kanałów wejścia i wyjścia na czterech portach — wystarczająco, by połączyć jedną jednostkę 3d bezpośrednio z kilkoma konsolami cyfrowymi, macierzami przetworników lub innym sprzętem MADI bez pośredniczącego routera.

Miedziane łącze MADI tam, gdzie liczy się prostota okablowania

W przeciwieństwie do wariantów optycznych, MADI po miedzi na złączach BNC nie wymaga światłowodów ani konwerterów optyczno-elektrycznych, co upraszcza instalację w stelażach, gdzie odległości między urządzeniami są niewielkie, a priorytetem jest szybkie, niezawodne połączenie bez dodatkowych elementów pośredniczących podatnych na uszkodzenie. Karta instaluje się bez narzędzi bezpośrednio w gnieździe EdgeBus, a sprzęt automatycznie rozpoznaje typ zainstalowanego modułu i udostępnia kanały w macierzy routingu jednostki 3d.

KLUCZOWE CECHY

• 4 niezależne porty MADI Copper
• Łącznie 256 kanałów audio I/O
• Instalacja bez narzędzi w gnieździe EdgeBus
• Automatyczne rozpoznawanie typu karty przez sprzęt 3d
• Pełny dostęp do zegarów audio i szyn zasilania jednostki

SPECYFIKACJA TECHNICZNA

• Numer modelu: 000-50035
• Liczba portów MADI: 4
• Kanały audio I/O: 256 (256 in / 256 out)
• Medium transmisji: przewód miedziany, złącza BNC
• Kompatybilność: wszystkie jednostki bazujące na 3d Core (ULN-8, LIO-8)
• Typ modernizacji: karta EdgeBus wymienna w terenie
