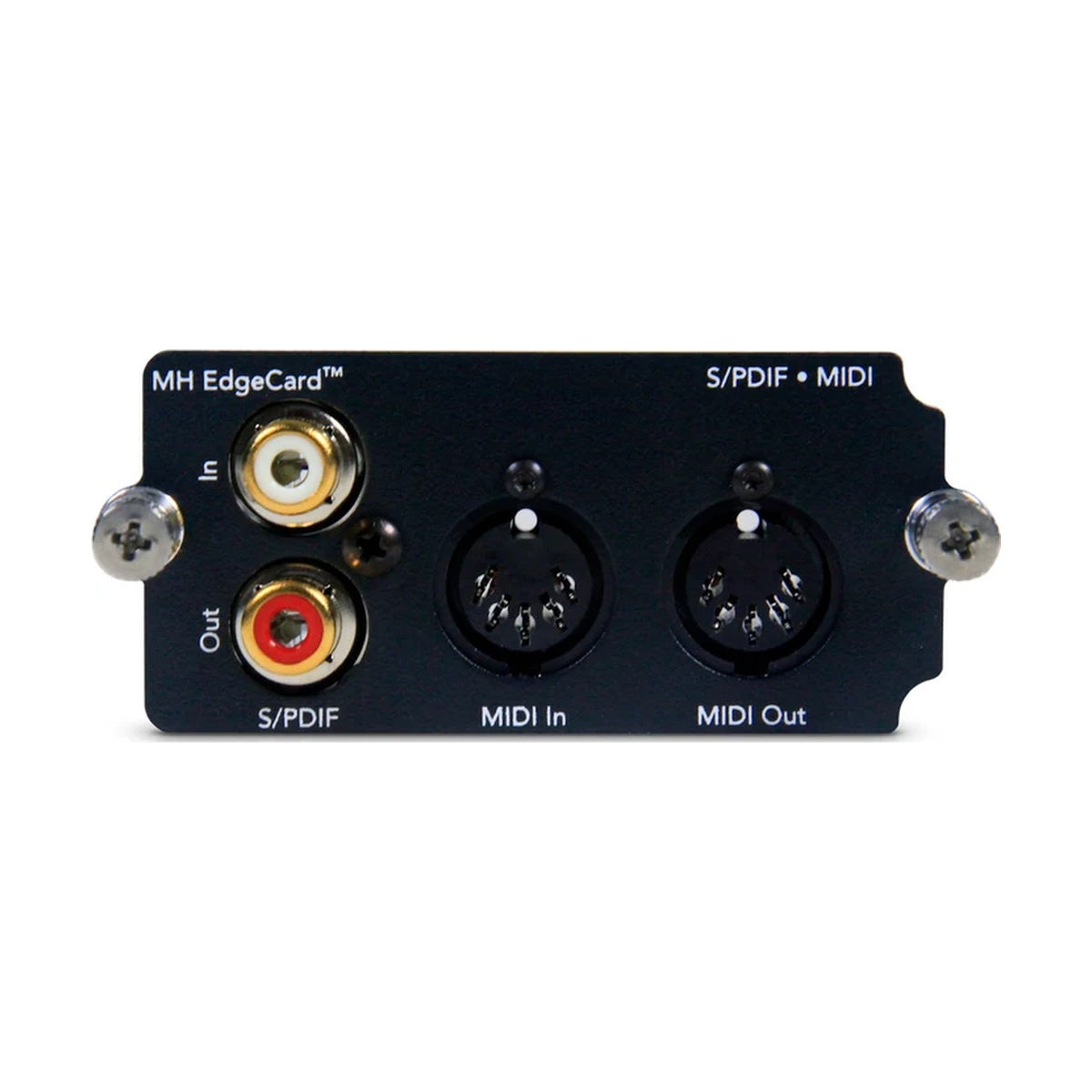

Metric Halo MH EdgeCard - SPDIF/MIDI

Metric Halo MH EdgeCard - SPDIF/MIDI — karta rozszerzeń EdgeBus dodająca stereofoniczne wejście/wyjście SPDIF na RCA oraz 5-pinowe porty MIDI In/Out do dowolnej jednostki 3d. Każda jednostka bazująca na platformie 3d ma wbudowane gniazdo EdgeBus, a ta karta zajmuje je jednym modułem łączącym cyfrowe I/O konsumenckie z klasycznym MIDI, bez konieczności montowania dwóch osobnych rozszerzeń. Instalacja odbywa się bez narzędzi — kartę wsuwa się bezpośrednio w slot, a sprzęt automatycznie rozpoznaje typ zainstalowanego modułu.

Cyfrowe wejście konsumenckie bez oddzielnego konwertera

Integracja z syntezatorami, starszymi odtwarzaczami CD, konsolami domowymi czy innym sprzętem wyposażonym wyłącznie w SPDIF RCA zwykle wymaga zewnętrznego konwertera formatu, dodającego kolejne ogniwo w torze i potencjalne źródło jitteru. Karta SPDIF/MIDI wprowadza port RCA bezpośrednio do jednostki 3d, obsługując pracę stereo w zakresie 44,1-192 kHz na tym samym zegarze co reszta systemu, więc synchronizacja odbywa się wewnątrz jednostki bez zewnętrznego word clocka.

MIDI zintegrowane z torem audio, bez dodatkowego interfejsu

Sesje łączące sprzęt sterowany MIDI — kontrolery, moduły brzmieniowe, automatyzację sprzętową — zazwyczaj wymagają osobnego interfejsu MIDI podłączonego do komputera równolegle z audio, co komplikuje okablowanie stelaża. Port MIDI na karcie EdgeCard pojawia się w systemie jako drugi port MIDI w CoreMIDI/AMS po podłączeniu jednostki 3d przez USB, obok wewnętrznych portów ULN-8 lub LIO-8 zajmujących port pierwszy. Całość działa z jednego połączenia USB do komputera, bez dodatkowego kabla ani zasilania zewnętrznego interfejsu MIDI.

KLUCZOWE CECHY

• Wejście i wyjście SPDIF na złączach RCA
• Standardowe 5-pinowe porty MIDI In i MIDI Out
• Instalacja bez narzędzi w gnieździe EdgeBus
• Automatyczne rozpoznawanie typu karty przez sprzęt 3d
• MIDI widoczne w systemie jako osobny port CoreMIDI/AMS przy połączeniu USB

SPECYFIKACJA TECHNICZNA

• Numer modelu: 000-50040
• Kanały SPDIF: 2 wejścia / 2 wyjścia (stereo)
• Złącze SPDIF: RCA
• Rozdzielczość SPDIF: 44,1-192 kHz
• MIDI: 1x MIDI In, 1x MIDI Out, złącze 5-pin DIN
• Kompatybilność: wszystkie jednostki bazujące na 3d Core (ULN-8, LIO-8)
• Typ modernizacji: karta EdgeBus wymienna w terenie
