Morphor ADSR

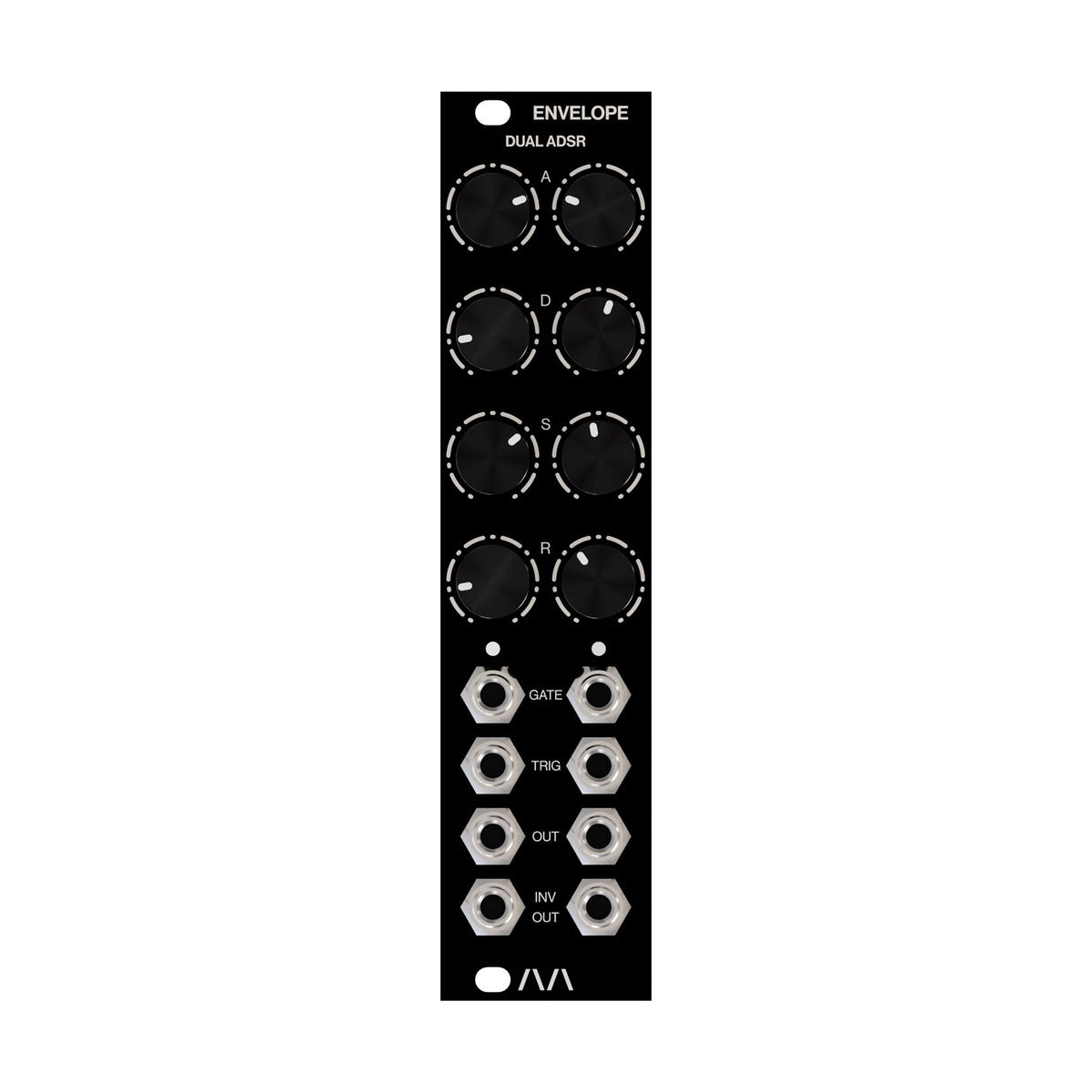

Morphor Envelope – Dual ADSR — dwukanałowy, analogowy generator obwiedni ADSR w formacie Eurorack 6HP. Moduł łączy dwa w pełni niezależne tory ADSR na jednej wąskiej płycie czołowej, dzięki czemu jednym modułem można sterować jednocześnie VCA i częstotliwością odcięcia filtra, bez dokładania kolejnej pozycji do racka. Obwody analogowe reagują natychmiastowo na sygnał gate, a przełączniki zakresu z tyłu płyty pozwalają dopasować czas trwania obwiedni od pojedynczych milisekund po kilkuminutowe narastanie. Wejścia gate i trigger przyjmują napięcia od 2,5 do 10V, więc moduł współpracuje z większością sekwencerów i klawiatur CV/Gate.

Dwa tory ADSR bez kompromisów przestrzennych

W małych systemach modularnych miejsce na płycie czołowej jest towarem deficytowym. Dual ADSR mieści dwa kompletne obwody obwiedni na szerokości 6HP, więc jeden moduł wystarcza do sterowania amplitudą przez VCA i punktem odcięcia filtra jednocześnie. Każdy kanał ma osobne pokrętła attack, decay, sustain i release oraz komplet wejść i wyjść, dzięki czemu oba tory pracują w pełni niezależnie i nie trzeba dzielić jednej obwiedni na dwa zadania kompromisowym patchowaniem.

Zakresy czasowe od perkusyjnego pluck po drony

Przełączniki z tyłu modułu ustawiają dla każdego kanału osobno jeden z trzech zakresów: Short (5 ms – 30 s), Med (25 ms – 60 s) i Long (60 ms – 200 s). Ten sam moduł sprawdza się więc zarówno przy krótkich obwiedniach perkusyjnych do syntezy uderzeniowej, jak i przy rozciągniętych w czasie narastaniach charakterystycznych dla dronów i ambientu. Wyjście odwrócone (-5 – 0V) dodaje sterowanie w fazie przeciwnej bez dokładania inwertera do patcha.

KLUCZOWE CECHY

• Dwa w pełni niezależne kanały ADSR w jednej obudowie 6HP
• 100% analogowa ścieżka sygnałowa
• Oddzielne pokrętła attack, decay, sustain i release dla każdego kanału
• Wejścia gate i re-trigger na każdym kanale
• Wyjście standardowe 0-5V oraz wyjście odwrócone -5-0V
• Przełączane z tyłu zakresy czasowe obwiedni: Short, Med, Long
• Anodowana aluminiowa płyta czołowa

SPECYFIKACJA TECHNICZNA

• Szerokość: 6 HP
• Wysokość: 3U
• Głębokość modułu: 40 mm
• Wymiary płyty: 128,5 x 30,3 x 40 mm
• Pobór prądu: +12V 32 mA, -12V 32 mA, +5V 0 mA
• Zakres Short: 5 ms - 30 s
• Zakres Med: 25 ms - 60 s
• Zakres Long: 60 ms - 200 s (3,3 min)
• Napięcie sterujące gate/trigger: 2,5 - 10V
• Wyjście obwiedni: 0-5V, wyjście odwrócone: -5-0V
