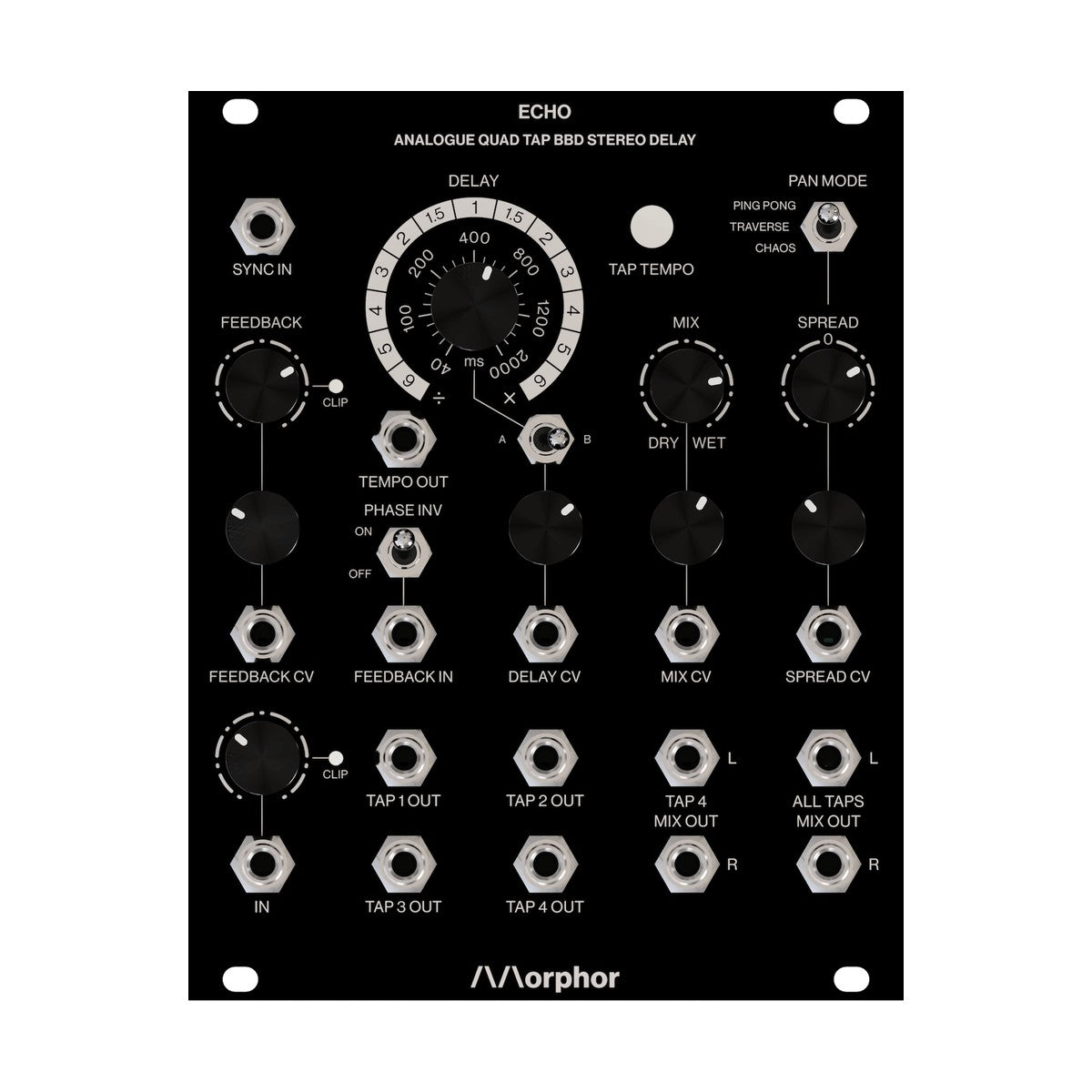

Morphor ECHO

Morphor Echo – w pełni analogowy, czterokrotny delay stereo oparty na układach BBD, w formacie 20 HP. Moduł wykorzystuje cztery niezależne układy BBD o 4096 stopniach, każdy z osobnym wyjściem odczepu, dając czas opóźnienia w zakresie od 10 ms do 2040 ms na w pełni analogowej ścieżce sygnałowej, bez konwersji cyfrowej. Poza czterema wyjściami mono dostępny jest stereofoniczny miks czwartego odczepu oraz zbiorczy miks stereo wszystkich odczepów razem, co daje w sumie osiem punktów wyjściowych do dalszego patchowania w systemie modularnym. Sprzężenie zwrotne można odwrócić fazowo lub poprowadzić przez zewnętrzne wejście feedback, otwierając możliwość dodatkowego przetwarzania sygnału zwrotnego poza modułem.

Cztery niezależne wyjścia dla złożonych tekstur przestrzennych

Trzy tryby panoramowania - Ping-Pong, Traverse i Chaos - z regulowanym parametrem Spread rozprowadzają kolejne odczepy w polu stereo na różne sposoby, od naprzemiennego odbicia między kanałami po losowe rozmieszczenie powtórzeń. Taki układ pozwala zbudować rozbudowaną teksturę przestrzenną z jednego modułu delay, bez łączenia kilku osobnych jednostek opóźniających czy dodatkowego panoramowania na zewnętrznym mikserze.

Synchronizacja tempa bez utraty analogowego charakteru

Czas opóźnienia można ustawić ręcznie pokrętłem, przyciskiem tap tempo lub sygnałem zegarowym akceptującym zarówno 1 PPQN, jak i 24 PPQN, co pozwala zsynchronizować Echo z sekwencerem lub innym źródłem tempa w systemie. Przełącznik trybu śledzenia filtra dolnoprzepustowego (early/late) pozwala zdecydować między jaśniejszym brzmieniem a niższym poziomem szumu przy długich czasach opóźnienia - typowy kompromis układów BBD, tutaj oddany bezpośrednio pod kontrolę użytkownika zamiast ukryty w stałych ustawieniach fabrycznych.

KLUCZOWE CECHY

• Cztery niezależne układy BBD o 4096 stopniach, w pełni analogowa ścieżka sygnałowa
• Zakres opóźnienia od 10 ms do 2040 ms
• Osiem wyjść: cztery odczepy mono, miks stereo odczepu 4, zbiorczy miks stereo
• Trzy tryby panoramowania: Ping-Pong, Traverse, Chaos z regulacją Spread
• Synchronizacja zegarowa 1/24 PPQN, tap tempo i sterowanie CV
• Przełącznik trybu śledzenia filtra: early/late

SPECYFIKACJA TECHNICZNA

• Typ modułu: analogowy delay stereo oparty na BBD
• Szerokość panelu: 20 HP
• Wysokość panelu: 3 U
• Głębokość modułu: 33 mm
• Wymiary: 128,5 x 101,6 x 33 mm
• Masa: 245 g
• Złącze zasilania: 16-pinowe
• Pobór prądu +12V: 155 lub 205 mA
• Pobór prądu -12V: 120 mA
• Pobór prądu +5V: 50 lub 0 mA
