Morphor MIXER

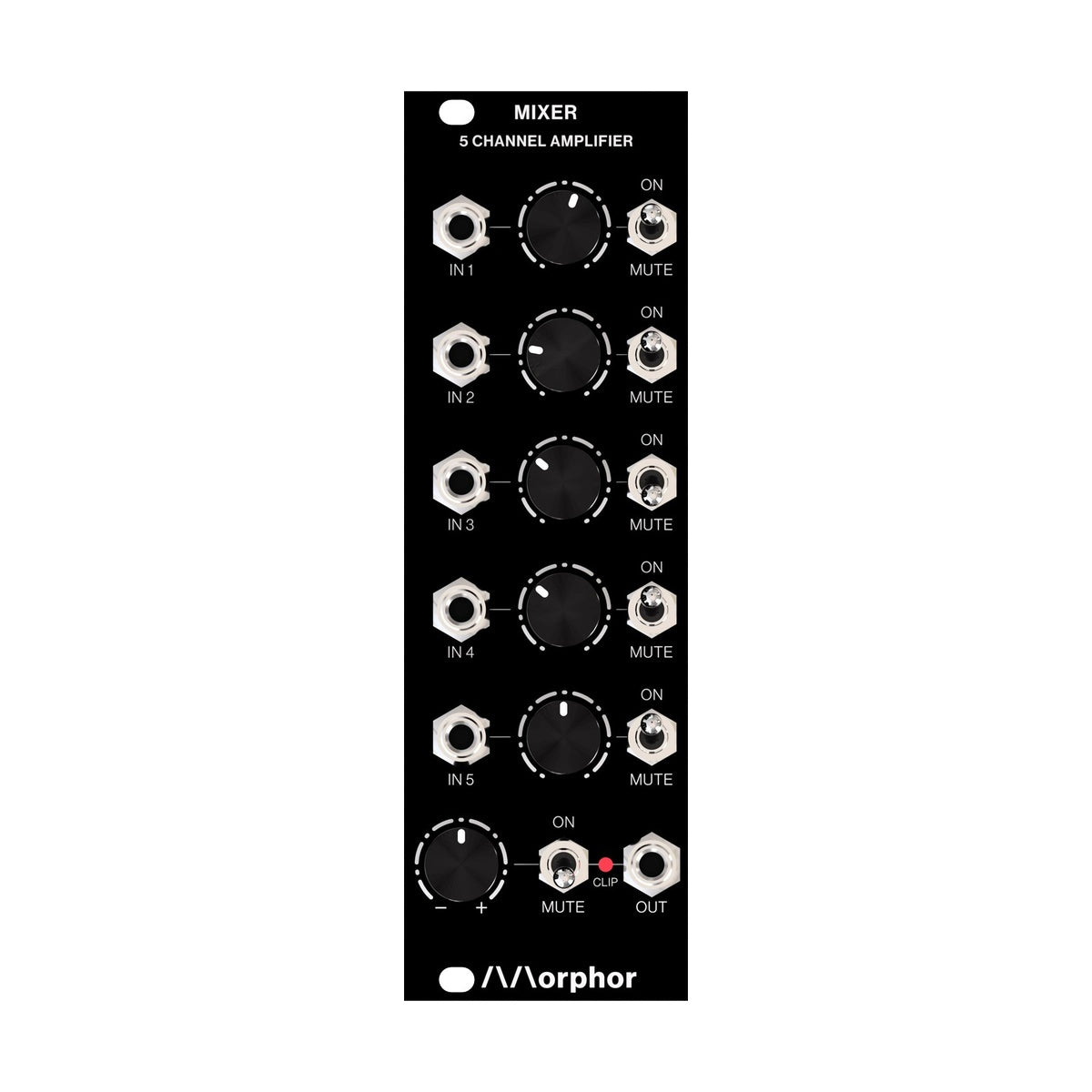

Morphor Mixer – 5 Channel Amplifier — pięciokanałowy, analogowy mikser w formacie Eurorack 8HP, zaprojektowany zarówno do sumowania sygnałów audio, jak i CV. Każdy z pięciu kanałów ma osobny attenuator oraz mute switch, a przełącznik AC/DC z tyłu modułu decyduje, czy wejścia przepuszczają składową stałą, potrzebną przy mieszaniu napięć sterujących. Stopień wyjściowy dodaje dodatkową regulację wzmocnienia, pozwalającą podwoić poziom zmiksowanego sygnału, a dioda LED sygnalizująca przesterowanie master ostrzega, zanim suma zacznie się obcinać. Master mute wycisza całość wyjścia jednym ruchem, bez odpinania kabli.

Jeden mikser do audio i CV

Klasyczny mikser audio ze sprzężeniem AC odetnie składową stałą i nie nadaje się do mieszania napięć sterujących - obwiednie, LFO czy sekwencje CV stracą swój offset i przesunięcie. Przełącznik AC/DC z tyłu Mixera pozwala jednym ruchem przełączyć tryb pracy z klasycznego sumowania audio na pełne, DC-coupled mieszanie CV, więc ten sam moduł sprawdza się zarówno jako submikser bębnów czy głosów mono, jak i jako mikser modulacji łączący kilka źródeł CV w jeden złożony sygnał sterujący.

Natychmiastowa grywalność na scenie

Pięć niezależnych przełączników mute pozwala wyciszać i włączać poszczególne kanały w czasie rzeczywistym, bez sięgania po attenuator i bez ryzyka przypadkowego przesunięcia poziomu - przydatne szczególnie przy improwizowanych zmianach w trakcie występu. Master mute wycisza całą sumę jednym ruchem, a końcowy stopień wzmocnienia z możliwością podwojenia sygnału nadrabia niski poziom wejść bez konieczności wcześniejszego przesterowania każdego kanału z osobna. Dioda clipping LED na wyjściu daje natychmiastową informację, gdy suma zaczyna przekraczać bezpieczny zakres.

KLUCZOWE CECHY

• 100% analogowa ścieżka sygnałowa
• Pięć kanałów wejściowych z attenuatorem i mute
• Przełącznik AC/DC-coupled z tyłu modułu
• Dodatkowy stopień wzmocnienia na wyjściu z możliwością podwojenia sygnału
• Master mute
• Dioda clipping LED na wyjściu master
• 5 wejść mono, jedno wyjście mono master

SPECYFIKACJA TECHNICZNA

• Szerokość: 8 HP
• Wysokość: 3U
• Głębokość modułu: 30 mm
• Wymiary płyty: 128,5 x 40,3 x 30 mm
• Masa: 103 g
• Gniazdo zasilania: 16-pin
• Pobór prądu: +12V 12 mA, -12V 10 mA, +5V 0 mA
