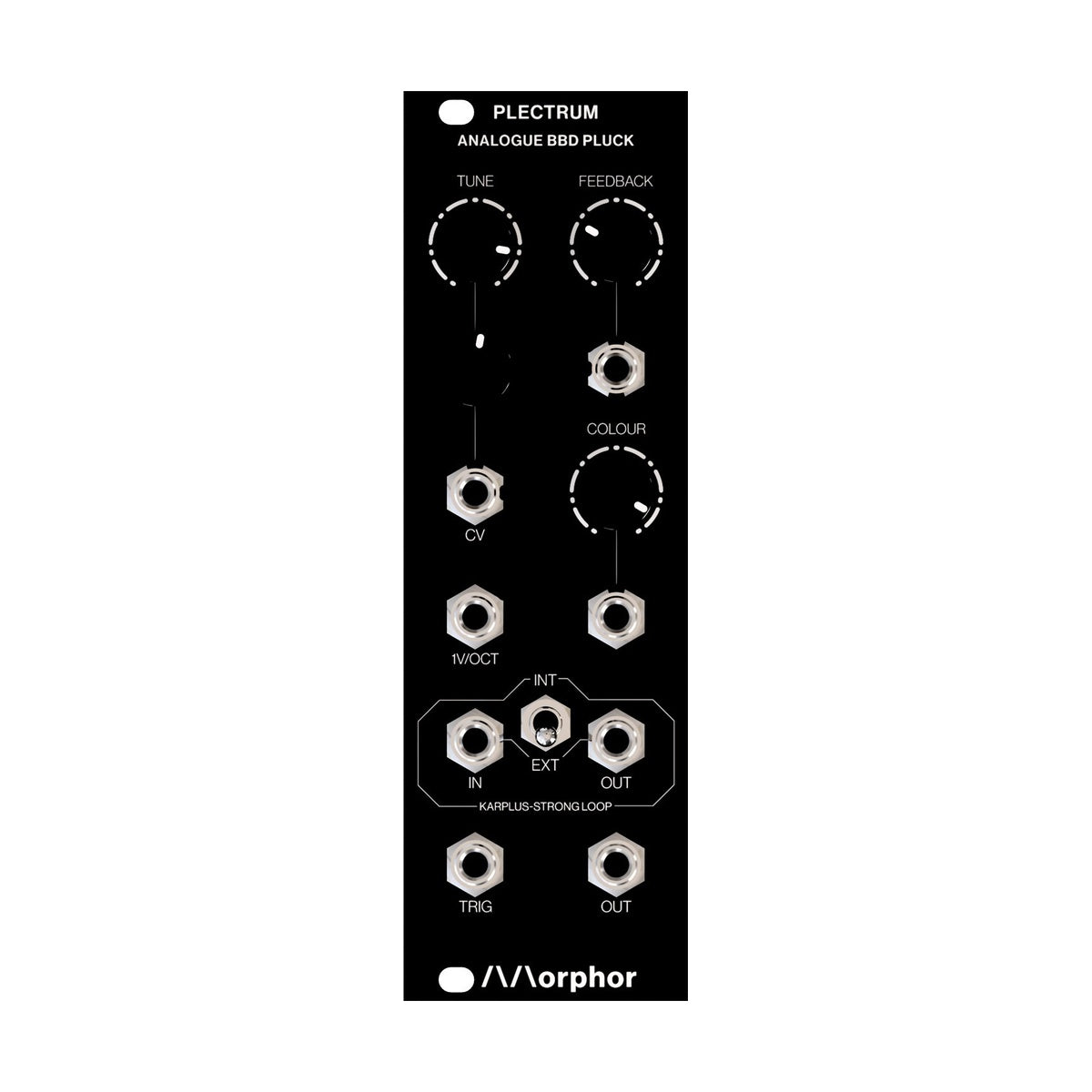

Morphor PLECTRUM

Morphor Plectrum – Analogue BBD Pluck — w pełni analogowy głos syntezy Karplus-Strong w formacie Eurorack 8HP, następca AP-1, węższy o 2HP i z dodatkowym CV dla feedbacku. Impuls szumowy z triggera trafia do pętli opartej na autentycznym układzie BBD, sterowanej wewnętrznym VCO ze śledzeniem 1V/oktawę, filtrowany przez sekcję Colour i zawracany do pętli przez regulowany feedback. Strojenie, barwa i feedback mają wejścia CV, a szerokość pulsu triggera zmienia charakter ataku - od krótkich, przypominających struny szarpnięć po dłuższe, bardziej niestabilne brzmienia. Zakres częstotliwości obejmuje pasmo od sub-audio po około 800 Hz.

Kompletny model Karplus-Strong w jednym module

Klasyczna synteza Karplus-Strong wymaga generatora szumu, linii opóźniającej, filtra i pętli sprzężenia zwrotnego - w modularze oznacza to zwykle kilka osobnych modułów i sporo patchowania. Plectrum zamyka cały ten łańcuch w jednym 8HP module opartym na autentycznym BBD, gotowym do wyzwalania pojedynczym triggerem. Krótkie impulsy dają brzmienia zbliżone do szarpniętej struny czy basu akustycznego, dłuższe wprowadzają bardziej surowe, eksperymentalne ataki - wystarczy zmienić długość triggera, bez przełączania trybów.

Pętla wyprowadzona na zewnątrz do dalszego kształtowania

Wbudowany filtr Colour ogranicza zakres barw dostępnych bez dodatkowego patchowania. Przełącznik pętli wewnętrznej/zewnętrznej pozwala wyprowadzić sygnał z obiegu Karplus-Strong na zewnątrz modułu, przepuścić go przez zewnętrzny filtr lub efekt, i wprowadzić z powrotem do pętli feedbacku. Dzięki temu charakter struny przestaje być zamknięty w module - można uzyskać rezonanse i barwy niedostępne w modelach czysto wewnętrznych, zachowując przy tym rdzeń BBD odpowiedzialny za analogowe brzmienie.

KLUCZOWE CECHY

• 100% analogowa ścieżka sygnałowa oparta na klasycznym układzie BBD
• Synteza Karplus-Strong
• Przełącznik pętli wewnętrznej/zewnętrznej do break-out
• Wejście trigger o zmiennej długości wpływającej na charakter ataku
• Wejście 1V/oktawę oraz pokrętło tune
• Wejście CV modulacji wysokości dźwięku
• Wejście CV feedbacku
• Wejście CV barwy (Colour, cutoff wewnętrznego filtra pętli)
• Wyjście mono

SPECYFIKACJA TECHNICZNA

• Szerokość: 8 HP
• Wysokość: 3U
• Głębokość modułu: 40 mm
• Wymiary płyty: 128,5 x 40,3 x 40 mm
• Masa: 107 g
• Zakres częstotliwości: sub-audio do ok. 800 Hz
• Gniazdo zasilania: 16-pin
• Pobór prądu: +12V 40 mA, -12V 40 mA, +5V 0 mA
