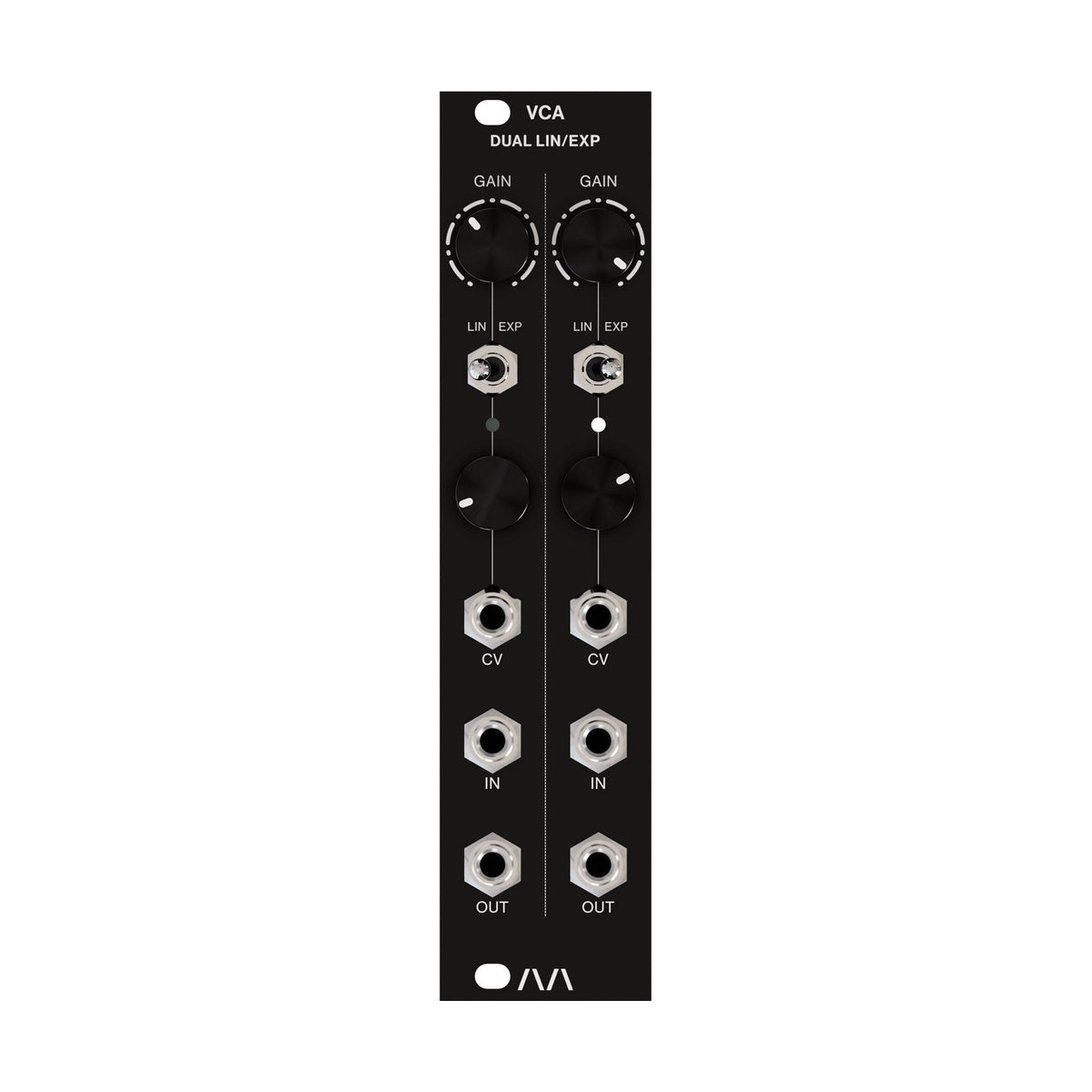

Morphor VCA – Dual Lin/Exp — kompaktowy, w pełni analogowy podwójny wzmacniacz sterowany napięciem w formacie Eurorack 6HP, z pełnym DC-coupling do pracy zarówno z audio, jak i CV. Każdy z dwóch niezależnych kanałów ma główne pokrętło gainu, tłumione wejście CV, diodę LED wskazującą poziom sygnału oraz przełącznik odpowiedzi liniowej lub wykładniczej. Tłumienie sięga 120 dB, więc kanał domknięty do zera nie przepuszcza słyszalnego przecieku sygnału nawet przy cichych źródłach. Gdy wyjście pierwszego kanału pozostaje niepodłączone, sygnał jest automatycznie normalizowany na wejście drugiego, tworząc prosty, dwukanałowy mikser z niezależną regulacją poziomu każdego źródła.
Odpowiedź liniowa i wykładnicza w jednym module
Do miksowania CV albo precyzyjnego skalowania napięć sterujących potrzebna jest odpowiedź liniowa - zmiana gainu proporcjonalna do napięcia na wejściu CV. Do kształtowania głośności dźwięku uchem ludzkim lepiej sprawdza się odpowiedź wykładnicza, zbliżona do percepcji głośności i typowa dla klasycznych obwiedni VCA. Przełącznik lin/exp na każdym kanale pozwala dobrać charakterystykę do zadania bez sięgania po dwa osobne moduły - jeden kanał może pracować liniowo jako mikser CV, drugi wykładniczo jako VCA sterowany obwiednią ADSR.
Automatyczna normalizacja jako mikser dwukanałowy
Kiedy wyjście pierwszego kanału zostaje niepodłączone, sygnał trafia automatycznie na wejście drugiego kanału, więc dwa niezależnie sterowane źródła można połączyć w jeden sygnał wyjściowy bez dodatkowego kabla czy modułu miksującego. Każdy z dwóch poziomów reguluje się osobno poprzez gain i CV, co pozwala na przykład wyciszać jedno źródło w trakcie trzymania drugiego na stałym poziomie - praktyczne rozwiązanie przy budowaniu prostych crossfade'ów lub bramkowanego sumowania dwóch sygnałów.
KLUCZOWE CECHY
- 100% analogowa, w pełni DC-coupled ścieżka sygnałowa
- Dwa niezależne kanały VCA
- Przełącznik odpowiedzi liniowej / wykładniczej na każdym kanale
- Główne pokrętło gainu i tłumione wejście CV na kanał
- Dioda LED wskaźnika poziomu na każdym kanale
- Tłumienie do 120 dB
- Automatyczna normalizacja pierwszego wyjścia do drugiego wejścia
SPECYFIKACJA TECHNICZNA
- Szerokość: 6 HP
- Wysokość: 3U
- Głębokość modułu: 30,5 mm
- Wymiary płyty: 128,5 x 40,6 x 30,5 mm
- Masa: 89 g
- Tłumienie: do 120 dB
- Gniazdo zasilania: 16-pin
- Pobór prądu: +12V 35 mA, -12V 30 mA, +5V 0 mA
